《农业机械学》课程教学资源（作业习题）切割器部分习题

一、名词解释1.切割图：2.滑切：3.刀片自磨锐：4.正切：5.割刀的切割速度：二、填空题1.JM1065联合收获机的切割器由等零件组成，切割器的调节项目有2.割刀进距变大时，重割区空白区。适当减小和有助于减小作物在割前的弯斜量，从而可降低3.滑切省力的原因是。带齿刃的动刀片在切割过程中有作用。4.摆环机构，是由一个斜装在主轴上的并通过摆动轴把转变为运动的机构。三：判断正误1．往复式切割器位移和加速度之间呈一椭圆关系。（四、选择题1．当摆环机构的摆环偏角为（）时，其割刀的运动规律与曲柄连杆机构相类似。A.摆环偏角α>25°C. a =10°B.a=15°~18°五、简答题1.已知标准型切割器（s=t=to76mm），定刀片的宽度为24mm，动刀片的尺寸如图所示，若要动刀片从开始切割到切割终了的整个切割过程中的速度不小于1.5米/秒，试用图解法确定曲柄的转速2.某往复式切割器传动机构为对心曲柄连杆机构，切割器为标准型S=t=t0=2r=76毫米，切刀的平均速度u平为1.10m/s，刀机速比入=1.5时，求：

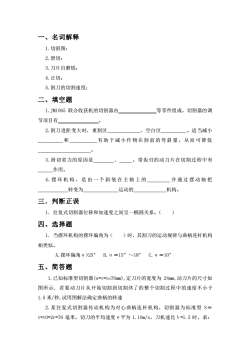

一、名词解释 1.切割图： 2.滑切： 3.刀片自磨锐： 4.正切： 5.割刀的切割速度： 二、填空题 1.JM1065 联合收获机的切割器由 等零件组成，切割器的调 节项目有 。 2.割刀进距变大时，重割区_、空白区_。适当减小 _和_有助 于减小作 物在割 前的弯斜 量，从而 可降低 _。 3.滑切省力的原因是_、_。带齿刃的动刀片在切割过程中有 _作用。 4. 摆环机构，是由一个斜装在主轴上的 _ 并通过摆动轴把 _转变为_运动的_机构。 三．判断正误 1. 往复式切割器位移和加速度之间呈一椭圆关系。（ ） 四、选择题 1.•当摆环机构的摆环偏角为（ ）时，其割刀的运动规律与曲柄连杆机构 相类似。 A.摆环偏角α>25° B.α＝15°～18° C.α＝10° 五、简答题 •1.已知标准型切割器(s=t=to76mm),定刀片的宽度为 24mm,动刀片的尺寸如 图所示,•若要动刀片从开始切割到切割终了的整个切割过程中的速度不小于 1.5 米/秒,试用图解法确定曲柄的转速 2.某往复式切割器传动机构为对心曲柄连杆机构，切割器为标准型 S＝ t=t0=2r=76 毫米，切刀的平均速度υ平为 1.10m/s，刀机速比λ=1.5 时，求：

①曲柄转速n②曲柄半径③割刀进程H④开始切割速度u始③切割终了速度U终③切割的最大速度umax，割刀的最大加速度amax?机器的前进速度um3.往复式切割器的割刀行程s=76.2mm，曲轴转速n=450转／分，崛求割刀的平均速度。4.标准型切割器的装配和使用中，要求保证在两端的死点位置，动刀与定刀的中心线相互重合，这是为什么？（画切割速度图说明）

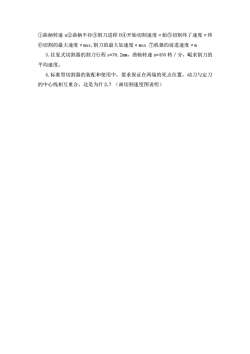

①曲柄转速 n②曲柄半径③割刀进程 H④开始切割速度υ始⑤切割终了速度υ终 ⑥切割的最大速度υmax,割刀的最大加速度αmax ⑦机器的前进速度υm 3.往复式切割器的割刀行程 s=76.2mm，曲轴转速 n=450 转／分，崐求割刀的 平均速度。 4.标准型切割器的装配和使用中，要求保证在两端的死点位置，动刀与定刀 的中心线相互重合，这是为什么？（画切割速度图说明）
