《农业机械学》课程教学资源（作业习题）谷物清选部分答案

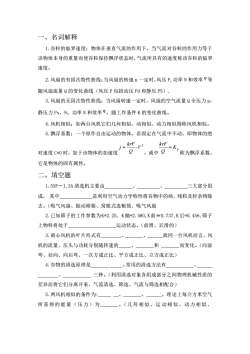

一、名词解释1.谷粒的临界速度：物体在垂直气流的作用下，当气流对谷粒的作用力等于该物体本身的重量而使谷粒保持飘浮状态时，气流所具有的速度称该谷粒的临界速度。2.风扇的有因次特性曲线：当风扇的转速n一定时，风压P,功率N和效率Ⅱ等随风扇流量Q的变化曲线（风压P包括动压Pd和静压PS）：3.风扇的无因次特性曲线：当风扇转速一定时，风扇的空气流量Q全压力p，静压力Ps，9。功率N和效率n，随工作条件K的变化曲线。4.风机相似：如两台风机它们几何相似、动相似、动力相似则称风机相似。5.飘浮系数：一个原作自由运动的物体，若固定在气流中不动，即物体的绝krF=K,j= krF.v2?Q，或中对速度C=0时，加于该物体的加速度称为飘浮系数，它是物体的固有属性。二、填空题1.5XF-1.3A清选机主要由三大部分组成，其中是利用空气动力学特性将谷物中的病、残粒及轻杂物除去。（吸气风扇、振动筛箱、窝眼式选粮简、吸气风扇2.已知筛子的工作参数为K=2.25，K抛=2.580,K前=0.737.K后=0.456，筛子上物料将处于运动状态。（前滑、后滑的）3.离心风机的叶片形式有就同一台风机而言，风和而变化。（向前机的流量、压头与功耗分别随转速的弯、径向、向后弯、一次方成正比、平方成正比、立方成正比）4.谷物的清选原理是。常用的清选方法有三种。（利用清选对象各组成部分之间物理机械性质的差异而将它们分离开来、气流清选、筛选、气流与筛选相配合）5.两风机相似的条件为：。理论上每立方米空气所获得的能量（压力）为一。（几何相似、运动相似、动力相似

一、名词解释 1.谷粒的临界速度：物体在垂直气流的作用下，当气流对谷粒的作用力等于 该物体本身的重量而使谷粒保持飘浮状态时，气流所具有的速度称该谷粒的临界 速度。 2.风扇的有因次特性曲线：当风扇的转速 n 一定时，风压 P,功率 N 和效率  等 随风扇流量 Q 的变化曲线（风压 P 包括动压 Pd 和静压 PS）. 3.风扇的无因次特性曲线：当风扇转速一定时，风扇的空气流量 Q 全压力 p， 静压力 Ps，9。功率 N 和效率  ，随工作条件 K 的变化曲线。 4.风机相似：如两台风机它们几何相似、动相似、动力相似则称风机相似。 5.飘浮系数：一个原作自由运动的物体，若固定在气流中不动，即物体的绝 对速度 C=0 时，加于该物体的加速度 2 V Q krF j =  ，或中 Kp Q krF = 称为飘浮系数， 它是物体的固有属性。 二、填空题 1.5XF－1.3A 清选机主要由_、_、_三大部分组 成， 其中_是利用空气动力学特性将谷物中的病、残粒及轻杂物除 去。（吸气风扇、振动筛箱、窝眼式选粮筒、吸气风扇 2.已知筛子的工作参数为K=2.25,•K抛=2.580,K前＝0.737,K后=0.456,筛子 上物料将处于_运动状态。（前滑、后滑的） 3.离心风机的叶片形式有_、_、_就同一台风机而言，风 机的流量、压头与功耗分别随转速的_、_和 _而变化。（向前 弯、径向、向后弯、一次方成正比、平方成正比、立方成正比） 4.谷物的清选原理是_ _。常用的清选方法有_、_ _、_ 三种。（利用清选对象各组成部分之间物理机械性质的 差异而将它们分离开来、气流清选、筛选、气流与筛选相配合） 5.两风机相似的条件为:_ _、_、_。理论上每立方米空气 所获得的能量（压力）为_。（几何相似、运 动相似、动力相似

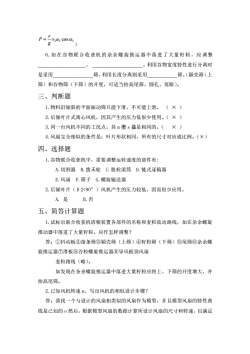

P==vuz cosa2g6如在谷物联合收获机的杂余螺旋推运器中落进了大量籽粒，应调整。利用谷物宽度特性进行分离时是采用筛，利用长度分离则采用筛。（颖壳筛（上筛）和谷物筛（下筛）的开度，可适当抬高尾筛、圆孔、窝眼）。三、判断题1.物料沿倾斜的平面振动筛只能下滑，不可能上滑。（×）2.后倾叶片式离心风机，因其产生的压力低很少使用。（X）3.同一台风机不同的工况点，其n揽s是相同的。（×）4.风扇完全相似的条件是：叶片形状相同，所有的尺寸对应成比例。（×）四、选择题1.谷物联合收获机中，需要调整运转速度的部件有：A.切割器B.拨禾轮C.脱粒滚筒D.链式逐稿器E.风扇F.筛子G.螺旋输送器2.后倾叶片（β2<90°）风机产生的压力较低，因而很少应用。A. 是B.否五、简答计算题1.试标出联合收获机清粮装置各部件的名称和麦粒流动路线，如在杂余螺旋推动器中落进了大量籽粒，应作怎样调整？答：①抖动板②指条筛③颖壳筛（上筛）④籽粒筛（下筛）③尾筛③杂余螺旋推运器滑板③谷粒螺旋推运器③导风板风扇麦粒路线（略）。如发现在杂余螺旋推运器中落进大量籽粒应将上、下筛的开度增大，并抬高尾筛。2.已知风机转速n，写出风机的相似设计步骤？答：需找一个与设计的风扇相类似的风扇作为模型，并且模型风扇的特性曲线是已知的0然后，根据模型风扇的数据计算所设计风扇的尺寸和转速，以满足

2 2 2 v u cos g r P = ） 6.如在谷物联合收获机的杂余螺旋推运器中落进了大量籽粒，应调整 _、•_。利用谷物宽度特性进行分离时 是采用_筛，利用长度分离则采用_筛。（颖壳筛（上 筛）和谷物筛（下筛）的开度，可适当抬高尾筛、圆孔、窝眼）。 三、判断题 1.物料沿倾斜的平面振动筛只能下滑，不可能上滑。 （ × ） 2.后倾叶片式离心风机，因其产生的压力低很少使用。（ × ） 3.同一台风机不同的工况点，其 n 攬 s 攭是相同的。（ × ） 4.风扇完全相似的条件是：叶片形状相同，所有的尺寸对应成比例。（×） 四、选择题 1.谷物联合收获机中，需要调整运转速度的部件有: A.切割器 B.拨禾轮 C.脱粒滚筒 D.链式逐稿器 E.风扇 F.筛子 G.螺旋输送器 2.后倾叶片（β2<90°）风机产生的压力较低，因而很少应用。 A. 是 B.否 五、简答计算题 1.试标出联合收获机清粮装置各部件的名称和麦粒流动路线，如在杂余螺旋 推动器中落进了大量籽粒，应作怎样调整？ 答：①抖动板②指条筛③颖壳筛（上筛）④籽粒筛（下筛）⑤尾筛⑥杂余螺 旋推运器⑦滑板⑧谷粒螺旋推运器⑨导风板⑩风扇 麦粒路线（略）。 如发现在杂余螺旋推运器中落进大量籽粒应将上、下筛的开度增大，并 抬高尾筛。 2.已知风机转速 n，写出风机的相似设计步骤？ 答：需找一个与设计的风扇相类似的风扇作为模型，并且模型风扇的特性曲 线是已知的 o 然后，根据模型风扇的数据计算所设计风扇的尺寸和转速，以满足

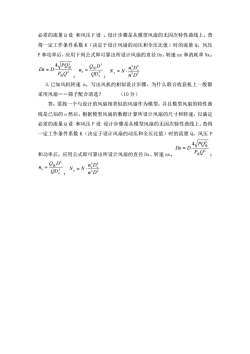

必需的流量Q设和风压P设。设计步骤是从模型风扇的无因次特性曲线上，查得一定工作条件系数K（决定于设计风扇的动压和全压比值）时的流量Q，风压P和功率后，应用下列公式即可算出所设计风扇的直径Dx、转速nx和消耗率Nx。4/POR_9设D3QDN,=N.DSDx = 1Dnx=PO""n'DS:3.已知风机转速n，写出风机的相似设计步骤，为什么联合收获机上一般都采用风扇一一筛子配合清选？（10分）答：需找一个与设计的风扇相类似的风扇作为模型，并且模型风扇的特性曲线是已知的o然后，根据模型风扇的数据计算所设计风扇的尺寸和转速，以满足必需的流量Q设和风压P设设计步骤是从模型风扇的无因次特性曲线上，查得一定工作条件系数K（决定于设计风扇的动压和全压比值）时的流量Q，风压P4/PO设Dx =D-PQ?和功率后，应用公式即可算出所设计风扇的直径Dx、转速nX。;QD3ODI,N,=N.Dn.=n'Ds：

必需的流量 Q 设 和风压 P 设 。设计步骤是从模型风扇的无因次特性曲线上，查 得一定工作条件系数 K（决定于设计风扇的动压和全压比值）时的流量 Q，风压 P 和功率后，应用下列公式即可算出所设计风扇的直径 Dx、转速 nx 和消耗率 Nx。 2 2 4 P Q PQ Dx D 设 设 = ； 3 3 x x QD Q D n 设 = ； 3 5 3 5 n D n D N N x x x =  3.已知风机转速 n，写出风机的相似设计步骤，为什么联合收获机上一般都 采用风扇－－筛子配合清选？ （10 分） 答：需找一个与设计的风扇相类似的风扇作为模型，并且模型风扇的特性曲 线是已知的 o 然后，根据模型风扇的数据计算所设计风扇的尺寸和转速，以满足 必需的流量 Q 设 和风压 P 设 设计步骤是从模型风扇的无因次特性曲线上，查得 一定工作条件系数 K（决定于设计风扇的动压和全压比值）时的流量 Q，风压 P 和功率后，应用公式即可算出所设计风扇的直径 Dx、转速 nx。 2 2 4 P Q PQ Dx D 设 设 = ； 3 3 x x QD Q D n 设 = ； 3 5 3 5 n D n D N N x x x = 
