《数字电子技术》课程试卷习题（自我检测）第6章 脉冲产生和整形电路

第6章脉冲产生和整形电路 61 6.3 555时基集成芯片应用可以归类为哪三种基本电路？ 64 单稳态触发器电路如图6.8(a)所示，图中R=200K0,C-470MF。试计算此触发器 延时时间为多少？ 6 单稳态触发器电路如图69(a)所示，图中输入信号山的须率=I0KHZ,欲进行50 分频， 则应取 R、C分别为多大的数值？ 6.6秒钟信号源如图6.2.8(a)所示，图中C为0.01μF,要求占空比q为0.6，试求R 和R的数值？若要求1秒的振荡周期减小，保持其他参数不变，则电位器Rw中的中心触 头应向上还是向下滑动？ 67 试用MOS555时其住成款片物成 一个电路，实现图P6.7所求的波形变换，电源电压 有18V、15V、1OV、6可选用。请画出接线原理图，并标明选用的电源电压值 6? 784 P6.7题6.7图 5553 6.8电路如图P6.8所示，设外接二极管为理想二极管 试求占空比q和工作频率fo。 0.01UF T0.01U历 图P6.8题6.8图 6.9图P6.9是用两个555时基集成电路接成的延迟时间报警器。细金属丝S放在小偷必 经之处，S断后，经过一定的延迟时间后扬声器开始发出报警的声音。若在延时时间内S重 新闭合，扬声器不会发出声音。在图中给定的参数下，试求延尽时间△：的具体数值和扬声 器发出报警声音的频率。图中的G1是CMOS反相器，输出的高电平Uo=12V,输出的低电 平Uo=0V +Vo 2555 17 2厂0.01F 0.01μFTC4

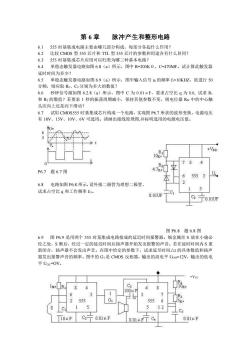

第 6 章 脉冲产生和整形电路 6.1 555 时基集成电路主要由哪几部分构成，每部分各起什么作用？ 6.2 比较 CMOS 型 555 芯片和 TTL 型 555 芯片的参数和用途各有什么异同？ 6.3 555 时基集成芯片应用可以归类为哪三种基本电路？ 6.4 单稳态触发器电路如图 6.8（a）所示，图中 R=200KΩ，C=470MF。试计算此触发器 延时时间为多少？ 6.5 单稳态触发器电路如图 6.9（a）所示，图中输入信号 ui 的频率 fi=10KHZ，欲进行 50 分频，则应取 R2、C2 分别为多大的数值？ 6.6 秒钟信号源如图 6.2.8（a）所示，图中 C 为 0.01μF，要求占空比 q 为 0.6, 试求 R1 和 R2 的数值？若要求 1 秒的振荡周期减小，保持其他参数不变，则电位器 RW 中的中心触 头应向上还是向下滑动？ 6.7 试用 CMOS555 时基集成芯片构成一个电路，实现图 P6.7 所求的波形变换，电源电压 有 18V、15V、10V、6V 可选用。请画出接线原理图,并标明选用的电源电压值。 图 P6.7 题 6.7 图 6.8 电路如图 P6.8 所示，设外接二极管为理想二极管， 试求占空比 q 和工作频率 fO。 图 P6.8 题 6.8 图 6.9 图 P6.9 是用两个 555 时基集成电路接成的延迟时间报警器。细金属丝 S 放在小偷必 经之处，S 断后，经过一定的延迟时间后扬声器开始发出报警的声音。若在延时时间内 S 重 新闭合，扬声器不会发出声音。在图中给定的参数下，试求延尽时间△t 的具体数值和扬声 器发出报警声音的频率。图中的 G1 是 CMOS 反相器，输出的高电平 UOH=12V，输出的低电 平 UOL=OV。 +VCC 图

P6.9题6.9图 6.10已知施密特触发器的输入波形如图P6.10所示，其中Um=20V,电源电压Up0=+18V, 定时器控制端S通过电容接地，试画出施密特触发器对应的输出波形：如果定时器控制端 外接控制电压Us=6V,试画出施密特触发器对应的输出波形。 2T 3T 4T T/S 图P6.10题6.10图 6.11若接收机显示器(CT)屏幕的水平扫描线为2048根，每秒钟播送25顿图象，问 水平扫描频率F阳是多少？

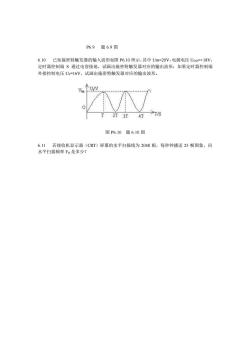

P6.9 题 6.9 图 6.10 已知施密特触发器的输入波形如图 P6.10 所示，其中 Um=20V，电源电压 UDD=+18V， 定时器控制端 S 通过电容接地，试画出施密特触发器对应的输出波形；如果定时器控制端 外接控制电压 US=16V，试画出施密特触发器对应的输出波形。 图 P6.10 题 6.10 图 6.11 若接收机显示器（CRT）屏幕的水平扫描线为 2048 根，每秒钟播送 25 帧图象，问 水平扫描频率 FH 是多少？
