《数字电子技术》课程试卷习题（自我检测）第4章 触发器

第4章触发器电路 1.在由与非门构成的基本触发器中，R与S端的输入电压波形如图P4.1所示，试画出输出端O和可 的波形，设触发器初始状态为0。 几Π 图P4.1 图P4.2 2.由或非门构成的基本触发器中，R和S端的输入电压波形如图P4.2所示，试画出输出端O和O的 波形，设触发器初始状态为0。 3.如图P4.3所示的逻辑电路，试分析其是否具有触发器功能？ 4.在钟控S触发器中，R和S端的输入电压波形如图P4.4所示，试画出输出Q和O的波形，设触 发器初始状态Q”为0。 几几U 图P4.3 图P4.4 5.什么是触发器的空翻现象？造成空间的原因是什么？空翻和不定状态有什么区别？如何有效解 决空翻问题？ 6.什么是触发器的“一次变化”问题？造成“一次变化”的原因是什么？ 7.试画出下列要求的触发器功能转换连接图（以正边沿触发方式为例）。 (1)D触发器转换为JK触发器： (2)D触发器转换为RS触发器。 8.试画出下列要求的触发器功能转换联接图（以负边沿触发方式为例）。 (1)JK触发器转换为D触发器： (2)JK触发器转换为RS触发器。 9.试写如图P4.5所示各触发器输出端Q的方程，并画出特性表。 P4.5

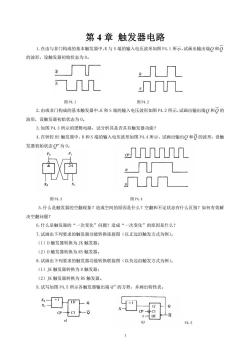

1 第 4 章 触发器电路 1.在由与非门构成的基本触发器中，R 与 S 端的输入电压波形如图 P4.1 所示，试画出输出端 Q 和 Q 的波形，设触发器初始状态为 0。 图 P4.1 图 P4.2 2.由或非门构成的基本触发器中，R 和 S 端的输入电压波形如图 P4.2 所示，试画出输出端 Q 和 Q 的 波形，设触发器初始状态为 0。 3.如图 P4.3 所示的逻辑电路，试分析其是否具有触发器功能？ 4.在钟控 RS 触发器中，R 和 S 端的输入电压波形如图 P4.4 所示，试画出输出 Q 和 Q 的波形，设触 发器初始状态 n Q 为 0。 图 P4.3 图 P4.4 5.什么是触发器的空翻现象？造成空间的原因是什么？空翻和不定状态有什么区别？如何有效解 决空翻问题？ 6.什么是触发器的“一次变化”问题？造成“一次变化”的原因是什么？ 7.试画出下列要求的触发器功能转换连接图（以正边沿触发方式为例）。 （1）D 触发器转换为 JK 触发器； （2）D 触发器转换为 RS 触发器。 8.试画出下列要求的触发器功能转换联接图（以负边沿触发方式为例）。 （1）JK 触发器转换为 D 触发器； （2）JK 触发器转换为 RS 触发器。 9.试写如图 P4.5 所示各触发器输出端 Q n+1 的方程，并画出特性表。 图 P4.5

10.在维持阻塞正边沿D触发器中，已知CP和D的电压波形如图P4.6所示，试画出Q和Q的端 的波形。设触发器初始状态Q”为0。 几几几几几几 ΠΠ几几几Π 几∫ 几 图P4.6 图P4.7 11.如图P4.7所示是主从K触发器输入的CP和人、K电压波形，试画出主触发器生端和从触发器 Q端的工作波形。设触发器初始状态Q”为0。 12.如图P4.8所示中，试画出在连续四个钟控脉冲的作用下，各触发器Q端的输出波形。设触发器 初始状态Q”为0 回 国哥母 图P4.8 13.已知C0s正JR触发器各输入端的电压波形如图P4,9所示，试画出Q和Q的波形。设触发器初 始状态Q”为0。 -几几 ,几 几几 图P4.9 14.在主从JK触发器接成T触发器电路中，己知CP和T输入端的电压波形，如图P4.10所示，试 画出Q和Q端的波形。设触发器初始状态Q”为0。 2

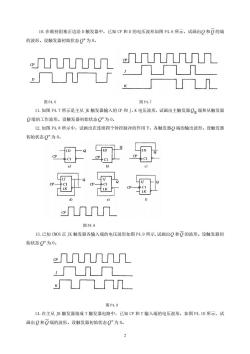

2 10.在维持阻塞正边沿 D 触发器中，已知 CP 和 D 的电压波形如图 P4.6 所示，试画出 Q 和 Q 的端 的波形。设触发器初始状态 n Q 为 0。 图 P4.6 图 P4.7 11.如图 P4.7 所示是主从 JK 触发器输入的 CP 和 J、K 电压波形，试画出主触发器 Q主 端和从触发器 Q 端的工作波形。设触发器初始状态 n Q 为 0。 12.如图 P4.8 所示中，试画出在连续四个钟控脉冲的作用下，各触发器 Q 端的输出波形。设触发器 初始状态 n Q 为 0。 图 P4.8 13.已知 CMOS 正 JK 触发器各输入端的电压波形如图 P4.9 所示,试画出 Q 和 Q 的波形。设触发器初 始状态 n Q 为 0。 图 P4.9 14.在主从 JK 触发器接成 T 触发器电路中，已知 CP 和 T 输入端的电压波形，如图 P4.10 所示，试 画出 Q 和 Q 端的波形。设触发器初始状态 n Q 为 0

-几几 昭 图P4.10

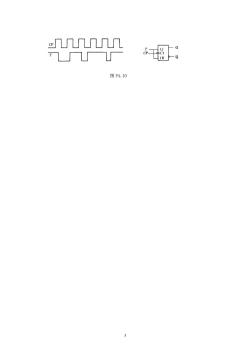

3 图 P4.10
