《汽车底盘构造》课程实习指导书（共七个实习）

汽车底盘构造 实习指导书 GUIDE BOOK FOR COURSE DESIGN esign Ynd anufacture 中国农业大学红学院 张红张心弟编气 2006年6月

目录 实习1汽车底盘总体和传动系统认知实习 73 实习2离合器的认知与拆装实习 实习3变速器认知与拆装实习 .11 实习4万向传动装置和驱动桥认知实习 17 实习5行驶系统认知实习 22 实习6转向系统认知实习 27 实习7制动系统认知实习。 31

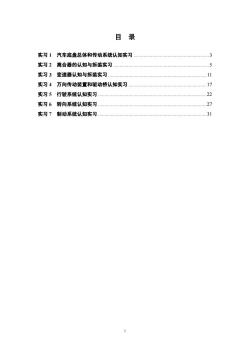

目 录 实习 1 汽车底盘总体和传动系统认知实习 .3 实习 2 离合器的认知与拆装实习 .5 实习 3 变速器认知与拆装实习 .11 实习 4 万向传动装置和驱动桥认知实习 .17 实习 5 行驶系统认知实习 .22 实习 6 转向系统认知实习 .27 实习 7 制动系统认知实习 .31 1

编写说明 1.本实习指导书主要用于《汽车底盘构造》课程内相应内容的认知实习。 2.实习指导书的内容侧重于基本构造的实物认知。 3.在实习过程中，通过实习指导书中的图与实物的对照，提高学生读装配图的能力， 培养学生画结构简图的能力。 4。认知实习过积中，还要培养学生动手拆转汽车部件的能力。因此，一些要求学生动 手拆装的部件都有拆装步骤的详细说明。 5.为了更好地协调汽车底盘构造课程实习和汽车整车拆装实习的关系，与本实习指导 书相配套的还有一本《汽车整车拆装实习指导书》。 6.本实习指导书并不包括汽车零部件的检测，如离合器从动盘磨损程度的检测等，与 检测相关的内容见《汽车整车拆装实习指导书》。 7.《汽车整车拆装实习指导书》侧重于汽车各部件与整车的关系，各部件从整车上的拆 卸、安装、调整、部件解体为零件以后的检测，常见故障及基本排除方法等。 8.两本实习指导书尽可能做到图文并茂，对实习起到较好的指导作用。 9.两本实习指导书分工明确，突出各自的特色，重视实用性，重视实际问题的解决

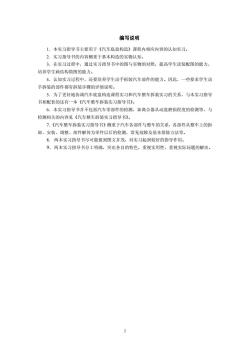

编写说明 1．本实习指导书主要用于《汽车底盘构造》课程内相应内容的认知实习。 2．实习指导书的内容侧重于基本构造的实物认知。 3．在实习过程中，通过实习指导书中的图与实物的对照，提高学生读装配图的能力， 培养学生画结构简图的能力。 4．认知实习过程中，还要培养学生动手拆装汽车部件的能力。因此，一些要求学生动 手拆装的部件都有拆装步骤的详细说明。 5．为了更好地协调汽车底盘构造课程实习和汽车整车拆装实习的关系，与本实习指导 书相配套的还有一本《汽车整车拆装实习指导书》。 6．本实习指导书并不包括汽车零部件的检测，如离合器从动盘磨损程度的检测等，与 检测相关的内容见《汽车整车拆装实习指导书》。 7．《汽车整车拆装实习指导书》侧重于汽车各部件与整车的关系，各部件从整车上的拆 卸、安装、调整、部件解体为零件以后的检测，常见故障及基本排除方法等。 8． 两本实习指导书尽可能做到图文并茂，对实习起到较好的指导作用。 9．两本实习指导书分工明确，突出各自的特色，重视实用性，重视实际问题的解决。 2

实习1汽车底盘总体和传动系统认知实习 1.1实习目的与要求 (1)了解汽车整车的基本组成，在整车解剖模型上能准确说出传动系统、转向系统、 行驶系统和制动系统的主要组成零部件。 (2)了解汽车各组成部分在整车上的布置位置。 (3)了解汽车各组成部分的功用和基本工作原理 (4 了解汽车传动系统的组成部件、各部件的相互关系和每一部件的主要功用 (5)学会分析各种类型传动系统的布置特点。 1.2实物模型 一收解制提型版东魏客车解喷型、北攻22越野车帮板型，爽园桥车解 模型、金马货车解剖模型、菲亚特轿车解剖模型。 1.2.2整车实物 桑塔纳轿车整车、捷达轿车整车、北京BJ212越野车整车、南京依维柯客车整车、尼 桑面包车整车、尼桑货车整车。 1.3实习内容 通过汽车整车解剖模型，了解汽车传动系统、行驶系统、转向系统和制动系统的组成及 在整车的布置。 对照简图，在整车解制模型上找出图中各部件在整车的布置，了解其基本外观和构造 为进一步深入学习打下基础 13.1解放货车解剂模型 解放货车传动系统的布置是典型的前置后驱动式，传动系统的组成及布置简图如图11 所示。 通过实车解剖模型，掌握传动系统的组成及布置，初步了解车架、车桥、悬架、车轮、 转向盘、转向器、转向传动机构、制动器等部件在整车的布置及功用。 图1-1解放货车传动系统布置简图（前置后驱动） 1.32奔驰客车解剂模型 奔驰客车传动系统是典型的前置前驱，与绝大多数轿车传动系统布置方式相同。其传动 系统的组成和布置简图如图1-2所示。 通过实车解剖模型，了解前置前驱动传动系统的组成和布置，了解传动系统各部件之间

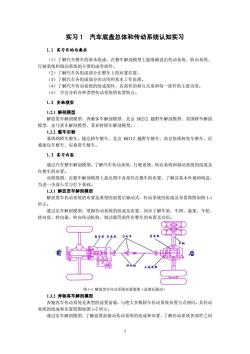

实习 1 汽车底盘总体和传动系统认知实习 1.1 实习目的与要求 （1）了解汽车整车的基本组成，在整车解剖模型上能准确说出传动系统、转向系统、 行驶系统和制动系统的主要组成零部件。 （2）了解汽车各组成部分在整车上的布置位置。 （3）了解汽车各组成部分的功用和基本工作原理。 （4）了解汽车传动系统的组成部件、各部件的相互关系和每一部件的主要功用。 （5） 学会分析各种类型传动系统的布置特点。 1.2 实物模型 1.2.1 解剖模型 解放货车解剖模型、奔驰客车解剖模型、北京 BJ212 越野车解剖模型、英国轿车解剖 模型、金马货车解剖模型、菲亚特轿车解剖模型。 1.2.2 整车实物 桑塔纳轿车整车、捷达轿车整车、北京 BJ212 越野车整车、南京依维柯客车整车、尼 桑面包车整车、尼桑货车整车。 1.3 实习内容 通过汽车整车解剖模型，了解汽车传动系统、行驶系统、转向系统和制动系统的组成及 在整车的布置。 对照简图，在整车解剖模型上找出图中各部件在整车的布置，了解其基本外观和构造， 为进一步深入学习打下基础。 1.3.1 解放货车解剖模型 解放货车传动系统的布置是典型的前置后驱动式，传动系统的组成及布置简图如图 1-1 所示。 通过实车解剖模型，掌握传动系统的组成及布置，初步了解车架、车桥、悬架、车轮、 转向盘、转向器、转向传动机构、制动器等部件在整车的布置及功用。 图 1-1 解放货车传动系统布置简图（前置后驱动） 1.3.2 奔驰客车解剖模型 奔驰客车传动系统是典型的前置前驱，与绝大多数轿车传动系统布置方式相同。其传动 系统的组成和布置简图如图 1-2 所示。 通过实车解剖模型，了解前置前驱动传动系统的组成和布置，了解传动系统各部件之间 3

的相互关系，分析其结构特点。初步了解车架、独立悬架、支持桥等概念 图1-2奔驰客车传动系统简图（前置前驱动） 133北京BJ212城野在 北京B212 越野车是典型的四轮驱动传动系统，其最大特点是增加了分动器，前轮附 近增加了万问节，以保证既可以将发动机的功力传递给前轮，又能使前轮偏转以实现转向。 其传动系统结构简图如图1-3所示。 通过实车解剂模型，了解传动系统的组成及布置，初步了解各部件的外观和结构，对四 轮驱动产生感性认识，对四轮驱动的特点产生感性认识，了解车架、车桥、悬架、转向器、 制动器等部件的组成及布置。 万向节 C4☒○ 图13北京B212越野车传动系统简图（四轮驱动） 1.4作业 1.用框图表示四轮驱动越野车传动系统的组成，图中标明各组成部分名称，用文字叙 述各部分的主要功用。 2.指出解放货车和奔驰客车传动系统布置的差异点？

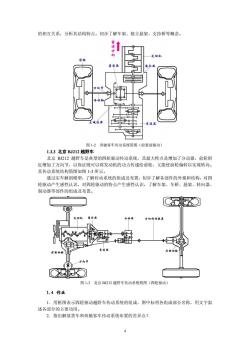

的相互关系，分析其结构特点。初步了解车架、独立悬架、支持桥等概念。 图 1-2 奔驰客车传动系统简图（前置前驱动） 1.3.3 北京 BJ212 越野车 北京 BJ212 越野车是典型的四轮驱动传动系统，其最大特点是增加了分动器，前轮附 近增加了万向节，以保证既可以将发动机的功力传递给前轮，又能使前轮偏转以实现转向。 其传动系统结构简图如图 1-3 所示。 通过实车解剖模型，了解传动系统的组成及布置，初步了解各部件的外观和结构，对四 轮驱动产生感性认识，对四轮驱动的特点产生感性认识，了解车架、车桥、悬架、转向器、 制动器等部件的组成及布置。 图 1-3 北京 BJ212 越野车传动系统简图（四轮驱动） 1.4 作业 1．用框图表示四轮驱动越野车传动系统的组成，图中标明各组成部分名称，用文字叙 述各部分的主要功用。 2．指出解放货车和奔驰客车传动系统布置的差异点？ 4

实习2离合器的认知与拆装实习 2.1实习目的与要求 (1)掌握膜片弹簧离合器和周布弹簧离合器的基本组成，指出哪些是主动元件、被动 元件、压紧元件和操纵机构元件，明确二者的最大异同点。 (2)掌握各种类型从动盘的构造，特别是带扭转减振器从动盘的动力传递方法，离合 器从动盘的结构如何保证其具有轴向弹性，学会初步判断摩擦片是否磨损到极限等。 (3)了解压盘的结构特点和压盘的各种动方式。 (4)了解分离杠杆产生运动干涉的原因及消除方法。 (5)通过拆装，掌握离合器总成的基本拆装步骤、方法、注意事项，掌握周布弹簧离 合器的调整方法。 〔6)通过整车解剑揽型，堂据离合器在整车的布置，主题明确离合碧和发动机之间的 关系、离合器踏板如何控制离合器的分离与接合 ,当从动盘严重磨损时，如何调整离合器踏 板的自由行程。 (7)初步分析当需要更换离合器从动盘或其他重要零件时，如何从整车上将离合器拆 卸下来，安装过程的注意事项等。 22实物模型 北京BJ212周布弹簧离合器、EQ1090周布弹簧离合器、膜片弹簧离合器、膜片弹簧 各种结构的从动盘、各种结构的压盘和离合器盖总成、解放货车解剖模型、奔驰客车解剖模 型、北京BJ212越野车解剖模型、金马货车解剖模型、菲亚特轿车解剖模型。 2.3实习内容之一一一离合器构造 23.1膜片弹簧离合器 膜片弹簧离合器主要由从动盘、压盘、膜片弹簧、离合器盖、内外钢丝支承圈等组成， 如图21和图2-2所示。在实物模型上了解每一零件的结构、布置、分析所起作用。对照装 配图分析实物，提高读图能力。 离合帮志 飞轮 图21膜片弹簧离合器（北京切诺基越野车） 5

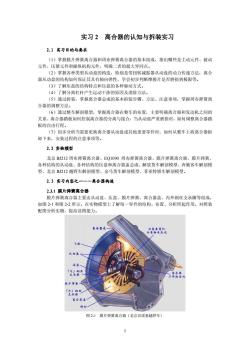

实习 2 离合器的认知与拆装实习 2.1 实习目的与要求 （1）掌握膜片弹簧离合器和周布弹簧离合器的基本组成，指出哪些是主动元件、被动 元件、压紧元件和操纵机构元件，明确二者的最大异同点。 （2）掌握各种类型从动盘的构造，特别是带扭转减振器从动盘的动力传递方法，离合 器从动盘的结构如何保证其具有轴向弹性，学会初步判断摩擦片是否磨损到极限等。 （3）了解压盘的结构特点和压盘的各种驱动方式。 （4）了解分离杠杆产生运动干涉的原因及消除方法。 （5）通过拆装，掌握离合器总成的基本拆装步骤、方法、注意事项，掌握周布弹簧离 合器的调整方法。 （6）通过整车解剖模型，掌握离合器在整车的布置，主要明确离合器和发动机之间的 关系、离合器踏板如何控制离合器的分离与接合，当从动盘严重磨损时，如何调整离合器踏 板的自由行程。 （7）初步分析当需要更换离合器从动盘或其他重要零件时，如何从整车上将离合器拆 卸下来，安装过程的注意事项等。 2.2 实物模型 北京 BJ212 周布弹簧离合器、EQ1090 周布弹簧离合器、膜片弹簧离合器、膜片弹簧、 各种结构的从动盘、各种结构的压盘和离合器盖总成、解放货车解剖模型、奔驰客车解剖模 型、北京 BJ212 越野车解剖模型、金马货车解剖模型、菲亚特轿车解剖模型。 2.3 实习内容之一——离合器构造 2.3.1 膜片弹簧离合器 膜片弹簧离合器主要由从动盘、压盘、膜片弹簧、离合器盖、内外钢丝支承圈等组成， 如图 2-1 和图 2-2 所示。在实物模型上了解每一零件的结构、布置、分析所起作用。对照装 配图分析实物，提高读图能力。 图 2-1 膜片弹簧离合器（北京切诺基越野车） 5

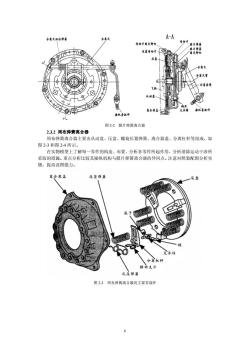

A-A 从骑 善然索血件 图22膜片弹簧离合器 2.3.2周布弹簧离合器 周布弹簧离合器主要由从动盘、压盘、螺旋压紧弹簧、离合器盖、分离杠杆等组成，如 图23和图24所示。 在实物模型上了解每一零件的构造、布置、分析各零件所起作用，分析消除运动干涉所 采取的措施。重点分析比较其操纵机构与膜片弹簧离合器的异同点。注意对照装配图分析 物，提高读图能力。 压紧弹 反庄弹黄 图23周布弹簧高合器的主要零部件

图 2-2 膜片弹簧离合器 2.3.2 周布弹簧离合器 周布弹簧离合器主要由从动盘、压盘、螺旋压紧弹簧、离合器盖、分离杠杆等组成，如 图 2-3 和图 2-4 所示。 在实物模型上了解每一零件的构造、布置、分析各零件所起作用，分析消除运动干涉所 采取的措施。重点分析比较其操纵机构与膜片弹簧离合器的异同点。注意对照装配图分析实 物，提高读图能力。 图 2-3 周布弹簧离合器的主要零部件 6

浮动辅 动支片 位销 整华排 分或红和 一分套简 紧弹 传动片 寓合竖先座兰 图2-4周布弹簧离合器(EQ1090 2.33离合器从动盘 离合器从动盘的结构如图2-5和图2-6所示，分析减振弹簧如何起到减振作用，分析各 种类型的从动盘如何保证具有轴向弹性及轴向弹性所起的作用等。 。'· 图25离合器从动盘零件分解图

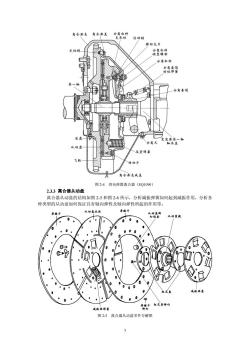

图 2-4 周布弹簧离合器（EQ1090） 2.3.3 离合器从动盘 离合器从动盘的结构如图 2-5 和图 2-6 所示，分析减振弹簧如何起到减振作用，分析各 种类型的从动盘如何保证具有轴向弹性及轴向弹性所起的作用等。 图 2-5 离合器从动盘零件分解图 7

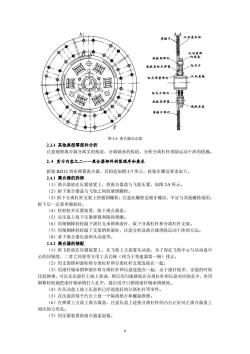

减振器面尼驿其 尼中 尼弹簧钉 从动盘数 面是片铆行 A 图2-6高合器从动盘 2.3.4其他典型零部件分析 注意观察离合器分离叉的构造、分离轴承的构造，分析分离杠杆消除运动干涉的措施 2.4实习内容之二 离合器部件拆装顺序和要求 拆装BJ212周布弹簧离合器，其构造如图2-7所示，拆装步骤及要求如下。 2.4.1高合器的拆卸 (1)离合器放在压紧装置上，将离合器盖与飞轮压紧，如图2-8所示 (2)拆下离合器盖与飞轮之间的紧固螺栓 (3)拆下分离杠杆支架上的紧周螺栓：注意此螺栓是细牙螺纹，不宜与其他螺栓混用， 拆下后一定要单独放好。 (4)轻轻松开压紧装置，取下离合器盖。 (5)从压盘上取下压紧弹簧和隔热垫圈。 (6)用细铜棒轻轻敲下滚针支承销和滚针，取下分离杠杆和分离杠杆支架 (7)用细铜棒轻轻敲下支架销和滚柱，注意分析该离合器消除运动干涉的方法 (8)拿下离合器压盘和从动盘等。 2.4.2离合器的装配 (1)将飞轮放在压紧装置上，在飞轮上方放置从动盘，为了保证飞轮中心与从动盘中 心的同轴度，二者之间要用专用工具芯棒（相当于变速器第一轴）找正。 (2)用支架销和滚柱将分离杠杆和分离杠杆支架连接在- (3)用滚针轴承销和滚针将分离杠杆和压盘连接在一起，由于滚针较多，安装的时候 比较困难，可以先在滚针上抹上黄油，然后均匀地摆放在分离杠杆和压盘对应的孔中，再用 铜棒轻轻地把滚针轴承销打入孔中，最后用开口销将滚针轴承销锁死。 (4)在从动盘上放上压盘和已经连接好的分离杠杆等零件。 (5)在压盘的每个凸台上放一个隔热垫片和螺旋弹 (6)在弹簧上方放上离合器盖，注意压盘上连接分离杠杆的凸台正好对正离合器盖上 相应的方形孔。 (7)用压紧装置将离合器盖加紧

图 2-6 离合器从动盘 2.3.4 其他典型零部件分析 注意观察离合器分离叉的构造、分离轴承的构造，分析分离杠杆消除运动干涉的措施。 2.4 实习内容之二——离合器部件拆装顺序和要求 拆装 BJ212 周布弹簧离合器，其构造如图 2-7 所示，拆装步骤及要求如下。 2.4.1 离合器的拆卸 （1）离合器放在压紧装置上，将离合器盖与飞轮压紧，如图 2-8 所示。 （2）拆下离合器盖与飞轮之间的紧固螺栓。 （3）拆下分离杠杆支架上的紧固螺栓；注意此螺栓是细牙螺纹，不宜与其他螺栓混用， 拆下后一定要单独放好。 （4）轻轻松开压紧装置，取下离合器盖。 （5）从压盘上取下压紧弹簧和隔热垫圈。 （6）用细铜棒轻轻敲下滚针支承销和滚针，取下分离杠杆和分离杠杆支架。 （7）用细铜棒轻轻敲下支架销和滚柱，注意分析该离合器消除运动干涉的方法。 （8）拿下离合器压盘和从动盘等。 2.4.2 离合器的装配 （1）将飞轮放在压紧装置上，在飞轮上方放置从动盘，为了保证飞轮中心与从动盘中 心的同轴度，二者之间要用专用工具芯棒（相当于变速器第一轴）找正。 （2）用支架销和滚柱将分离杠杆和分离杠杆支架连接在一起。 （3）用滚针轴承销和滚针将分离杠杆和压盘连接在一起，由于滚针较多，安装的时候 比较困难，可以先在滚针上抹上黄油，然后均匀地摆放在分离杠杆和压盘对应的孔中，再用 铜棒轻轻地把滚针轴承销打入孔中，最后用开口销将滚针轴承销锁死。 （4）在从动盘上放上压盘和已经连接好的分离杠杆等零件。 （5）在压盘的每个凸台上放一个隔热垫片和螺旋弹簧。 （6）在弹簧上方放上离合器盖，注意压盘上连接分离杠杆的凸台正好对正离合器盖上 相应的方形孔。 （7）用压紧装置将离合器盖加紧。 8

(8)用紧固螺栓将分离杠杆支架固定在离合器盖上。 (0)用提轮将离合黑盖固定在飞轮上 开压紧装置 离合器总成安装完毕 )哭分离缸杆装面不在同一平面内，可以通过调整调整蝶钉达到耳 分离在杆 支部销 分离套简 飞教 图2-7BJ212周布弹簧离合 图2-8离合器压紧装置 9

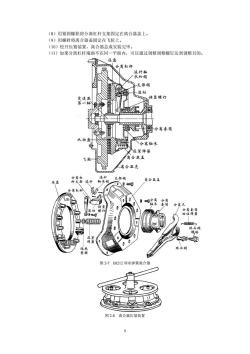

（8）用紧固螺栓将分离杠杆支架固定在离合器盖上。 （9）用螺栓将离合器盖固定在飞轮上。 （10）松开压紧装置，离合器总成安装完毕。 （11）如果分离杠杆端面不在同一平面内，可以通过调整调整螺钉达到调整目的。 图 2-7 BJ212 周布弹簧离合器 图 2-8 离合器压紧装置 9
