《通信原理实验》课程教学资源(实验指导)CDMA移动通信系统实验指导书

文档信息
资源类别:文库
文档格式:DOC
文档页数:32
文件大小:1.32MB
团购合买:点击进入团购
内容简介
1.实验准备.1 1.1 引言.1 1.2 实验准备.2 1.2.1 网络编址.2 1.2.2 拨码开关.3 1.2.3 固定连接关系.4 1.2.4 网络设置.5 2.数据配置.6 2.1 侧物理配置.6 2.1.1 BSC 配置.6 2.2 BTS 配置 . 11 2.3 物理配置数据完整性检查.13 3 无线资源配置.14 3.1 BSS 参数配置 .14 3.2 频率参数配置.15 3.3 增加小区.16 3.4 增加载频.18 3.5 导频信道,同步信道,寻呼信道,接入信道配置.19 3.6 数据配置完整性检查.22 4 SS7 信令配置.23 4.1 本交换局(BSC)配置.23 4.2 邻接交换局(MSC)配置.24 4.3 NO.7 信令 MTP 配置.25 4.4 NO7 信令 SSN 配置.28 4.5 数据完整性检查.29 4.6 后台配置数据同步到前台.30
刷新页面文档预览

CDMA移动通信系统 实验指导书 2009年10月

CDMA 移动通信系统 实验指导书 2009 年 10 月

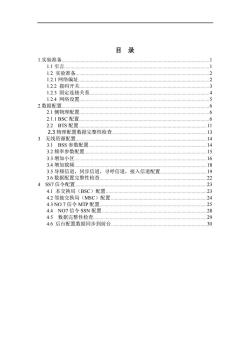

目录 1.实验准备 1.1引言. 1.2实验准备 2 1.2.1网络编址 .2 1.2.2拨码开关 3 1.2.3固定连接关系 4 1.2.4网络设置 5 2.数据配置 .6 2.1侧物理配置 .6 2.1.1BSC配置 .6 2.2BTS配置 11 2.3物理配置数据完整性检查 .13 3无线资源配置 .14 3.1BSS参数配置 14 3.2频率参数配置 15 3.3增加小区 。 16 3.4增加载频 .18 3.5导频信道,同步信道,寻呼信道,接入信道配置 .19 3.6数据配置完整性检查 22 4SS7信令配置 23 4.1本交换局(BSC)配置 23 4.2邻接交换局(MSC)配置 .24 4.3NO.7信令MTP配置 25 4.4NO7信令SSN配置 28 4.5数据完整性检查. 29 4.6后台配置数据同步到前台 .30

目 录 1.实验准备.1 1.1 引言.1 1.2 实验准备.2 1.2.1 网络编址.2 1.2.2 拨码开关.3 1.2.3 固定连接关系.4 1.2.4 网络设置.5 2.数据配置.6 2.1 侧物理配置.6 2.1.1 BSC 配置.6 2.2 BTS 配置 . 11 2.3 物理配置数据完整性检查.13 3 无线资源配置.14 3.1 BSS 参数配置 .14 3.2 频率参数配置.15 3.3 增加小区.16 3.4 增加载频.18 3.5 导频信道,同步信道,寻呼信道,接入信道配置.19 3.6 数据配置完整性检查.22 4 SS7 信令配置.23 4.1 本交换局(BSC)配置.23 4.2 邻接交换局(MSC)配置.24 4.3 NO.7 信令 MTP 配置.25 4.4 NO7 信令 SSN 配置.28 4.5 数据完整性检查.29 4.6 后台配置数据同步到前台.30

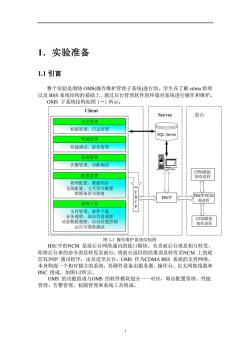

1.实验准备 1.1引言 整个实验是围绕OMS(操作维护管理子系统)进行的。学生在了解cdma原理 以及BSS系统结构的基础上,通过后台管理软件的终端对系统进行操作和维护。 OMS子系统结构如图1一1所示: Client Server 前台 安全管理 权限管理、日志管理 SQL Server 性能管理 性能测试、报表管理 故障管理 告警管理、诊断测试 CPM数据 配置管理 接收进程 物理配置、数据同步 无线配置、七号信令配置 数据备份与恢复 FBCP FBCP NCM 系统工具 端进程 文件管理、软件下载 业务观察、基站信息观察 CCM数据 动态数据观察、启动存盘控制 接收进程 运行可靠性测试 图1-1操作维护系统结构图 BSC中的NCM是前后台网络通讯的接口模块。负责前后台消息相互转发, 即将后台来的命令消息转发至前台,将前台返回的结果消息转发至NCM上的底 层TCP/IP通讯程序,由其送至后台。OMS作为CDMA BSS系统的支持网络, 本身构成一个相对独立的系统,其硬件设备由服务器、操作台、以太网集线器和 BSC组成,如图1-2所示。 OMS的功能组成与OMS的软件模块划分一一对应,即由配置管理、性能 管理、告警管理、权限管理和系统工具组成

1 1.实验准备 1.1 引言 整个实验是围绕 OMS(操作维护管理子系统)进行的。学生在了解 cdma 原理 以及 BSS 系统结构的基础上,通过后台管理软件的终端对系统进行操作和维护。 OMS 子系统结构如图 1-1 所示: 图 1-1 操作维护系统结构图 BSC中的NCM 是前后台网络通讯的接口模块。负责前后台消息相互转发, 即将后台来的命令消息转发至前台,将前台返回的结果消息转发至NCM 上的底 层TCP/IP 通讯程序,由其送至后台。OMS 作为CDMA BSS 系统的支持网络, 本身构成一个相对独立的系统,其硬件设备由服务器、操作台、以太网集线器和 BSC 组成,如图1-2所示。 OMS 的功能组成与OMS 的软件模块划分一一对应,即由配置管理、性能 管理、告警管理、权限管理和系统工具组成

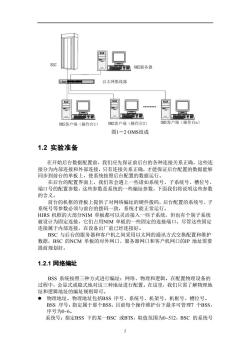

BSC 0OMS服务器 以太网集线器 巴控金 0MS客户端(操作台1) 0S客户端(操作台2) 0MS客户端(操作台n) 图1-2OMS组成 1.2实验准备 在开始后台数据配置前,我们应先保证前后台的各种连接关系正确,这些连 接分为内部连接和外部连接,只有连接关系正确,才能保证后台配置的数据能够 同步到前台的单板上,使系统按照后台配置的数据运行。 在后台的配置界面上,我们常会遇上一些诸如系统号、子系统号、槽位号、 端口号的配置参数,这些参数是系统的一些编址参数,下面我们将说明这些参数 的含义。 前台的机框的背板上提供了对网络编址的硬件拨码,后台配置的系统号、子 系统号等参数必须与前台的拨码一致,系统才能正常运行。 HIRS机框的大部分NIM单板都可以灵活接入一些子系统,但也有个别子系统 被设计为固定连接,它们占用NIM单板的一些固定的连接端口。尽管这些固定 连接属于内部连接,在设备出厂前已经连接好。 BSC与后台的服务器和客户机之间采用以太网的通讯方式交换配置和维护 数据,BSC的NCM单板的对外网口、服务器网口和客户机网口的IP地址需要 提前规划好。 1.2.1网络编址 BSS系统按照三种方式进行编址:网络、物理和逻辑。在配置物理设备的 过程中,会显式或隐式地对这三种地址进行配置。在这里,我们只需了解物理地 址和逻辑地址的编址规则即可。 ●物理地址。物理地址包括BSS序号、系统号、机架号、机框号、槽位号。 BSS序号:指定属于那个BSS,目前每个操作维护台下最多可管理7个BSS, 序号为0~6。 系统号:指定BSS下的某一BSC或BTS,取值范围为0-512,BSC的系统号

2 图1-2 OMS组成 1.2 实验准备 在开始后台数据配置前,我们应先保证前后台的各种连接关系正确,这些连 接分为内部连接和外部连接,只有连接关系正确,才能保证后台配置的数据能够 同步到前台的单板上,使系统按照后台配置的数据运行。 在后台的配置界面上,我们常会遇上一些诸如系统号、子系统号、槽位号、 端口号的配置参数,这些参数是系统的一些编址参数,下面我们将说明这些参数 的含义。 前台的机框的背板上提供了对网络编址的硬件拨码,后台配置的系统号、子 系统号等参数必须与前台的拨码一致,系统才能正常运行。 HIRS 机框的大部分NIM 单板都可以灵活接入一些子系统,但也有个别子系统 被设计为固定连接,它们占用NIM 单板的一些固定的连接端口。尽管这些固定 连接属于内部连接,在设备出厂前已经连接好。 BSC 与后台的服务器和客户机之间采用以太网的通讯方式交换配置和维护 数据,BSC 的NCM 单板的对外网口、服务器网口和客户机网口的IP 地址需要 提前规划好。 1.2.1 网络编址 BSS 系统按照三种方式进行编址:网络、物理和逻辑。在配置物理设备的 过程中,会显式或隐式地对这三种地址进行配置。在这里,我们只需了解物理地 址和逻辑地址的编址规则即可。 ⚫ 物理地址。物理地址包括BSS 序号、系统号、机架号、机框号、槽位号。 BSS 序号:指定属于那个BSS,目前每个操作维护台下最多可管理7 个BSS, 序号为0~6。 系统号:指定BSS 下的某一BSC 或BTS,取值范围为0~512,BSC 的系统号

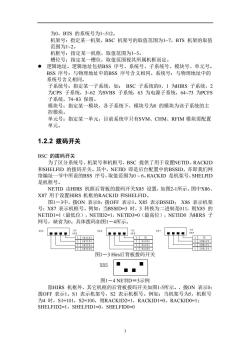

为0,BTS的系统号为1~512。 机架号:指定某一机架,BSC机架号的取值范围为1~7,BTS机架的取值 范围为1~2。 机框号:指定某一机框,取值范围为1~5。 槽位号:指定某一槽位,取值范围视其所属机框而定。 逻辑地址。逻辑地址包括BSS序号、系统号、子系统号、模块号、单元号。 BSS序号:与物理地址中的BSS序号含义相同。系统号:与物理地址中的 系统号含义相同。 子系统号:指定某一子系统,如:BSC子系统的0、1为HRS子系统,2 为CPS子系统,3~62为SVBS子系统,63为电源子系统,64-73为PCFS 子系统,74~83保留。 模块号:指定某一模块,各子系统下,模块号为0的模块为该子系统的主 控模块。 单元号:指定某一单元,目前系统中只有SVM、CHM、RFIM模块需配置 单元。 1.2.2拨码开关 BSC的拨码开关 为了区分系统号、机架号和机框号,BSC提供了用于设置NETID、RACKID 和SHELFID的拨码开关。其中,NETID即是后台配置中的BSSID,亦即我们网 络编址一节中所说的BSS序号,取值范围为0~6。RACKID是机架号,SHELFID 是机框号。 NETID由HIRS机框后背板的拨码开关X85设置,如图2-1所示。图中X86、 X87用于设置HIRS机框的RACKID和SHELFID。 图1一3中,拨ON表示0:拨OFF表示1。X85表示BSSID:X86表示机架 号;X87表示机框号。例如:当BSSID=3时,3转换为二进制是011,则X85的 NETID1=1(最低位),NETID2=1,NETID3=O(最高位),NETID0为IRS子 网号,缺省为0。具体拨码如图1一4所示。 ON ON 05 4NETID3 SHBLF2 2NETID1 2 RACK1 2 SHELF1 NETIDO SHELFO 图1一3Hirs后背板拨码开关 X85 ■ ■口 图1-4NETD=3示例 除HIRS机框外,其它机框的后背板拨码开关如图1-5所示。,拨ON表示0: 拨OFF表示1。S1表示机架号,S2表示机框号。例如:当机架号为5,机框号 为4时,S1=101,S2=100,则RACKID2=1,RACKID1=0,RACKID0=1: SHELFID2=1,SHELFID1=0,SHELFIDO=0

3 为0,BTS 的系统号为1~512。 机架号:指定某一机架,BSC 机架号的取值范围为1~7,BTS 机架的取值 范围为1~2。 机框号:指定某一机框,取值范围为1~5。 槽位号:指定某一槽位,取值范围视其所属机框而定。 ⚫ 逻辑地址。逻辑地址包括BSS 序号、系统号、子系统号、模块号、单元号。 BSS 序号:与物理地址中的BSS 序号含义相同。系统号:与物理地址中的 系统号含义相同。 子系统号:指定某一子系统,如: BSC 子系统的0、1 为HIRS 子系统,2 为CPS 子系统,3~62 为SVBS 子系统,63 为电源子系统,64~73 为PCFS 子系统,74~83 保留。 模块号:指定某一模块,各子系统下,模块号为0 的模块为该子系统的主 控模块。 单元号:指定某一单元,目前系统中只有SVM、CHM、RFIM 模块需配置 单元。 1.2.2 拨码开关 BSC 的拨码开关 为了区分系统号、机架号和机框号,BSC 提供了用于设置NETID、RACKID 和SHELFID 的拨码开关。其中,NETID 即是后台配置中的BSSID,亦即我们网 络编址一节中所说的BSS 序号,取值范围为0 ~ 6。RACKID 是机架号,SHELFID 是机框号。 NETID 由HIRS 机框后背板的拨码开关X85 设置,如图2-1所示。图中X86、 X87 用于设置HIRS 机框的RACKID 和SHELFID。 图1-3中,拨ON 表示0;拨OFF 表示1。X85 表示BSSID; X86 表示机架 号;X87 表示机框号。例如:当BSSID=3 时,3 转换为二进制是011,则X85 的 NETID1=1(最低位),NETID2=1,NETID3=0(最高位),NETID0 为HIRS 子 网号,缺省为0。具体拨码如图1-4所示。 图1-3 Hirs后背板拨码开关 图1-4 NETID=3示例 除HIRS 机框外,其它机框的后背板拨码开关如图1-5所示。,拨ON 表示0; 拨OFF 表示1。S1 表示机架号,S2 表示机框号。例如:当机架号为5,机框号 为4 时,S1=101,S2=100,则RACKID2=1,RACKID1=0,RACKID0=1; SHELFID2=1,SHELFID1=0,SHELFID0=0

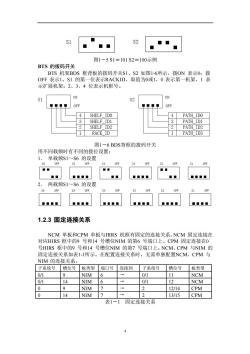

S1 S2 图1-5S1=101S2=100示例 BTS的拨码开关 BTS机架BDS框背板的拨码开关S1、S2如图1-6所示,拨ON表示0:拨 OFF表示1。S1的第一位表示RACKID,取值为0或1,0表示第一机架,1表 示扩展机架。2、3、4位表示机框号。 S1 ON S2 ON OFF OFF 4 SHELF IDO 4 PATH IDO SHELF ID1 3 PATH ID1 2 SHELF_ID2 2 PATH ID2 1 RACK ID 1 PATH ID3 图1一6BDS背框的拨码开关 用不同载频时有不同的拨位设置: 1.单载频S1~S6的设置 S6 OFF OFF OFF OFF S2 OFF S1 ■■ ■■ ■■■■ ■■ ■■■■ ■■ ■■■■ 2. 两载频S1~S6的设置 S6 OFF 55 OFF S4 OFF S3 OFF S2 OFF OFF ■■■■ ■■■■ ■■■■ ◆ ■■■ ■■■■ ■■■■ 1.2.3固定连接关系 NCM单板和CPM单板与HIRS机框有固定的连接关系。NCM固定连接在 对应HIRS框中的9号和14号槽位NIM的第6号端口上。CPM固定连接在0 号HIRS框中的9号和14号槽位NIM的第7号端口上。NCM、CPM与NIM的 固定连接关系如表1-1所示。在配置连接关系时,无需单独配置NCM、CPM与 NIM的连接关系。 子系统号 槽位号 板类型 端口号 连接到 子系统号 槽位号 板类型 0/1 9 NIM 6 0/1 11 NCM 0/1 14 NIM 6 0/1 12 NCM 0 9 NIM 7 2 12/14 CPM 0 14 NIM 7 2 13/15 CPM 表1-1 固定连接关系 4

4 图1-5 S1=101 S2=100示例 BTS 的拨码开关 BTS 机架BDS 框背板的拨码开关S1、S2 如图1-6所示,拨ON 表示0;拨 OFF 表示1。S1 的第一位表示RACKID,取值为0或1,0 表示第一机架,1 表 示扩展机架。2、3、4 位表示机框号。 图1-6 BDS背框的拨码开关 用不同载频时有不同的拨位设置: 1. 单载频S1~S6 的设置 2. 两载频S1~S6 的设置 1.2.3 固定连接关系 NCM 单板和CPM 单板与HIRS 机框有固定的连接关系。NCM 固定连接在 对应HIRS 框中的9 号和14 号槽位NIM 的第6 号端口上。CPM 固定连接在0 号HIRS 框中的9 号和14 号槽位NIM 的第7 号端口上。NCM、CPM 与NIM 的 固定连接关系如表1-1所示。在配置连接关系时,无需单独配置NCM、CPM 与 NIM 的连接关系。 子系统号 槽位号 板类型 端口号 连接到 子系统号 槽位号 板类型 0/1 9 NIM 6 → 0/1 11 NCM 0/1 14 NIM 6 → 0/1 12 NCM 0 9 NIM 7 → 2 12/14 CPM 0 14 NIM 7 → 2 13/15 CPM 表1-1 固定连接关系

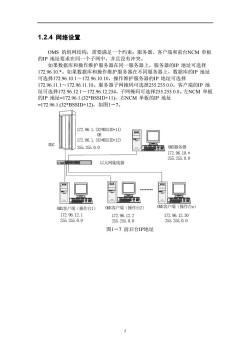

1.2.4网络设置 OMS的组网结构,需要满足一个约束:服务器、客户端和前台NCM单板 的P地址要求在同一个子网中,并且没有冲突。 如果数据库和操作维护服务器在同一服务器上,服务器的P地址可选择 172.96.10.*。如果数据库和操作维护服务器在不同服务器上,数据库的P地址 可选择172.96.10.1~172.96.10.10,操作维护服务器的P地址可选择 172.96.11.1~172.96.11.10。服务器子网掩码可选择255.255.0.0。客户端的P地 址可选择172.96.12.1~172.96.12.254,子网掩码可选择255.255.0.0。左NCM单板 的IP地址=172.96.1.(32*BSSID+11),右NCM单板的IP地址 =172.96.1.(32*BSSID+12),如图1-7。 172.96.1.(32*SSID+11) OR 172.96.1.(32*SSID+12) BSC 255.255.0.0 OMS服务器 172.96.10.* 255.255.0.0 以太网集线器 0MS客户端(操作台1) 0S客户端(操作台2) OMS客户端(操作台n) 172.96.12.1 172.96.12.2 172.96.12.30 255.255.0.0 255.255.0.0 255.255.0.0 图1一7前后台IP地址

5 1.2.4 网络设置 OMS 的组网结构,需要满足一个约束:服务器、客户端和前台NCM 单板 的IP 地址要求在同一个子网中,并且没有冲突。 如果数据库和操作维护服务器在同一服务器上,服务器的IP 地址可选择 172.96.10.*。如果数据库和操作维护服务器在不同服务器上,数据库的IP 地址 可选择172.96.10.1~172.96.10.10,操作维护服务器的IP 地址可选择 172.96.11.1~172.96.11.10。服务器子网掩码可选择255.255.0.0。客户端的IP 地 址可选择172.96.12.1~172.96.12.254,子网掩码可选择255.255.0.0。左NCM 单板 的IP 地址=172.96.1.(32*BSSID+11),右NCM 单板的IP 地址 =172.96.1.(32*BSSID+12),如图1-7。 图1-7 前后台IP地址

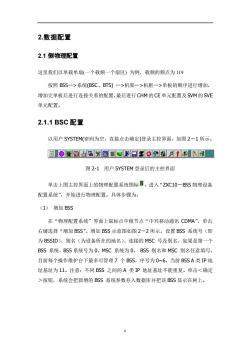

2.数据配置 2.1侧物理配置 这里我们以单载单扇(一个载频一个扇区)为例,载频的频点为119 按照BSS一>系统(BSC、BTS)一>机架一>机框一>单板的顺序进行增加, 增加完单板后进行连接关系的配置,最后进行CHM的CE单元配置及SVM的SVE 单元配置。 2.1.1BSC配置 以用户SYSTEM(密码为空,直接点击确定)登录主控界面,如图2一1所示。 可O量W白锅图型豆酷药题路 图2-1用户SYSTEM登录后的主控界面 单击上图主控界面上的物理配置系统图标目,进入“ZXC10一BSS物理设备 配置系统”,开始进行物理配置。具体步骤为: (1)增加BSS 在“物理配置系统”界面上鼠标点中根节点“中兴移动通讯CDMA”,单击 右键选择“增加BSS”。增加BSS示意图如图2-一2所示。设置BSS系统号(即 为BSSID)、别名(为设备所在的地名)、连接的MSC号及别名。如果是第一个 BSS系统,BSS系统号为0。MSC系统为0,BSS别名和MSC别名任意填写。 目前每个操作维护台下最多可管理7个BSS,序号为0w6。当前BSSA类IP地 址基址为11。注意:不同BSS之间的A类IP地址基址不能重复。单击按钮,系统会把新增的BSS系统参数存入数据库并把该BSS显示在树上。 6

6 2.数据配置 2.1 侧物理配置 这里我们以单载单扇(一个载频一个扇区) 为例,载频的频点为 119 按照 BSS—>系统(BSC、BTS) —>机架—>机框—>单板的顺序进行增加, 增加完单板后进行连接关系的配置,最后进行 CHM 的 CE 单元配置及 SVM 的 SVE 单元配置。 2.1.1 BSC 配置 以用户 SYSTEM(密码为空,直接点击确定)登录主控界面,如图 2-1 所示。 图 2-1 用户 SYSTEM 登录后的主控界面 单击上图主控界面上的物理配置系统图标 ,进入“ZXC10-BSS 物理设备 配置系统”,开始进行物理配置。具体步骤为: (1) 增加 BSS 在“物理配置系统”界面上鼠标点中根节点“中兴移动通讯 CDMA”,单击 右键选择“增加 BSS”。增加 BSS 示意图如图 2-2 所示。设置 BSS 系统号(即 为 BSSID)、别名(为设备所在的地名)、连接的 MSC 号及别名。如果是第一个 BSS 系统,BSS 系统号为 0。MSC 系统为 0, BSS 别名和 MSC 别名任意填写。 目前每个操作维护台下最多可管理 7 个 BSS,序号为 0~6。当前 BSS A 类 IP 地 址基址为 11。注意:不同 BSS 之间的 A 类 IP 地址基址不能重复。单击<确定 >按钮,系统会把新增的 BSS 系统参数存入数据库并把该 BSS 显示在树上

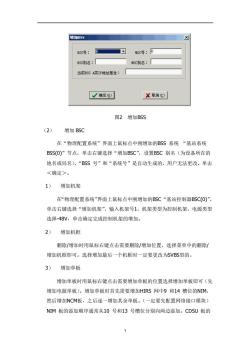

增加B55 x☒ BSS号: MSC号: BSS别名: MSC别名: 当前SSA类Ir地址基址: √确定@) X取消C) 图2增加BSS (2) 增加BSC 在“物理配置系统”界面上鼠标点中刚增加的BSS系统“基站系统 BSS(O)”节点,单击右键选择“增加BSC”,设置BSC别名(为设备所在的 地名或局名),“BSS号”和“系统号”是自动生成的,用户无法更改。单击 。 1) 增加机架 在“物理配置系统”界面上鼠标点中刚增加的BSC“基站控制器BSC(O)”, 单击右键选择“增加机架”,输入机架号1,机架类型为控制机架,电源类型 选择-48V,单击确定完成控制机架的增加。 2) 增加机框 删除/增加时用鼠标右键点击需要删除/增加位置,选择菜单中的删除/ 增加机框即可。选择增加最后一个机框时一定要更改为SVBS型的。 3) 增加单板 增加单板时用鼠标右键点击需要增加单板的位置选择增加单板即可(先 增加电源单板)。增加单板时首先需要增加HIRS网中9和14槽位的NIM, 然后增加NCM板,之后逐一增加其余单板。(一定要先配置网络接口模块) NIM板的添加顺序通常从10号和13号槽位分别向两边添加。CDSU板的 1

7 图2 增加BSS (2) 增加 BSC 在“物理配置系统”界面上鼠标点中刚增加的BSS 系统 “基站系统 BSS(0)”节点,单击右键选择“增加BSC”,设置BSC 别名(为设备所在的 地名或局名),“BSS 号”和“系统号”是自动生成的,用户无法更改。单击 <确定>。 1) 增加机架 在“物理配置系统”界面上鼠标点中刚增加的BSC “基站控制器BSC(0)”, 单击右键选择“增加机架”,输入机架号1,机架类型为控制机架,电源类型 选择-48V,单击确定完成控制机架的增加。 2) 增加机框 删除/增加时用鼠标右键点击需要删除/增加位置,选择菜单中的删除/ 增加机框即可。选择增加最后一个机框时一定要更改为SVBS型的。 3) 增加单板 增加单板时用鼠标右键点击需要增加单板的位置选择增加单板即可(先 增加电源单板)。增加单板时首先需要增加HIRS 网中9 和14 槽位的NIM, 然后增加NCM板,之后逐一增加其余单板。(一定要先配置网络接口模块) NIM 板的添加顺序通常从10 号和13 号槽位分别向两边添加。CDSU 板的

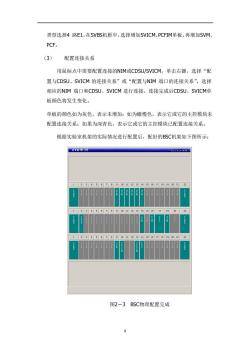

类型选择4路E1。在SVBS机框中,选择增加SVICM、PCFIM单板,再增加SVM、 PCF。 (3) 配置连接关系 用鼠标点中需要配置连接的NIM或CDSU/SVICM,单击右键,选择“配 置与CDSU、SVICM的连接关系”或“配置与NIM端口的连接关系”,选择 相应的NIM端口和CDSU、SVICM进行连接。连接完成后CDSU、SVICM.单 板颜色将发生变化。 单板的颜色如为灰色,表示未增加:如为橄榄色,表示它或它的主控模块未 配置连接关系:如果为深青色,表示它或它的主控模块已配置连接关系。 根据实验室机架的实际情况进行配置后,配好的BSC机架如下图所示: ZTE中兴 ZXC10-BSC 10111213 192021 2 4567891011213 1415 19 10 1112 13 15 202 图2一3BSC物理配置完成

8 类型选择4 路E1。在SVBS机框中,选择增加SVICM、PCFIM单板,再增加SVM、 PCF。 (3) 配置连接关系 用鼠标点中需要配置连接的NIM或CDSU/SVICM,单击右键,选择“配 置与CDSU、SVICM 的连接关系”或“配置与NIM 端口的连接关系”,选择 相应的NIM 端口和CDSU、SVICM 进行连接。连接完成后CDSU、SVICM单 板颜色将发生变化。 单板的颜色如为灰色,表示未增加;如为橄榄色,表示它或它的主控模块未 配置连接关系;如果为深青色,表示它或它的主控模块已配置连接关系。 根据实验室机架的实际情况进行配置后,配好的BSC机架如下图所示: 图2-3 BSC物理配置完成
