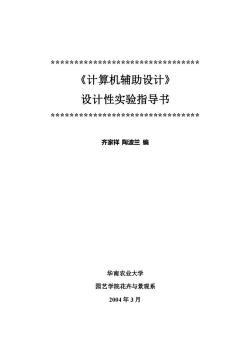

******************************** 《计算机辅助设计》 设计性实验指导书 ******************************** 齐家祥 陶波兰 编 华南农业大学 园艺学院花卉与景观系 2004 年 3 月

《计算机辅助设计》设计性实验指导书 实验名称：设计文件打印输出与展示 隶属课程：计算机辅助设计 课程类别：必修课 预计学时：6-10学时 指导教师：齐家祥、陶波兰 授课对象：园艺学院2002级学生

《计算机辅助设计》设计性实验指导书 实验名称：设计文件打印输出与展示 隶属课程：计算机辅助设计 课程类别：必修课 预计学时：6-10 学时 指导教师：齐家祥、陶波兰 授课对象：园艺学院 2002 级学生

一前言 设计文件打印输出是展示设计成果与表现设计效果的重要手段， 打印输出的成果（尤其是图纸部分）为学生提供了活生生的教材，有利 于提高学生对景观规划与设计的理解能力与对作品的欣赏水平，从而 进一步提高其景观规划设计的表现水平。为最终的设计成果展示打下 良好的基础。 二实验目的 设计文件打印输出是对设计图纸效果的检验，它可以大大增强和 促进学生对设计图纸的规范性和严密性方面的要求。 设计文件打印输出有利于教师提供较高水平的设计图，同时又能 有效地防止学生投机取巧（如COPY教师或他人范例后稍加修政， 当作自己的作业或课程设计等行为)，进而促进学生学习的自觉性。 三材料和方法 (一)材料： 1打印纸：要求为A2或A3图幅的喷墨打印纸、封面纸等： 2墨盒：Cannon:5500的系列墨盒、Epson1290系列墨盒； 3存贮器：可以为软盘，最好为U盘或移动硬盘： (二)方法： 1添加及配置绘图设备(Add-A-Plotter Wizard) 2设置打印样式(Add-A-Plot Style Table Wizard)

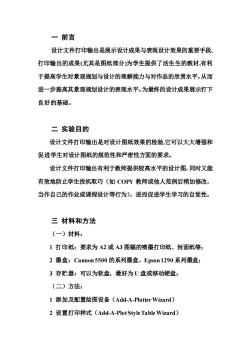

一 前言 设计文件打印输出是展示设计成果与表现设计效果的重要手段, 打印输出的成果(尤其是图纸部分)为学生提供了活生生的教材,有利 于提高学生对景观规划与设计的理解能力与对作品的欣赏水平，从而 进一步提高其景观规划设计的表现水平。为最终的设计成果展示打下 良好的基础。 二 实验目的 设计文件打印输出是对设计图纸效果的检验,它可以大大增强和 促进学生对设计图纸的规范性和严密性方面的要求。 设计文件打印输出有利于教师提供较高水平的设计图，同时又能 有效地防止学生投机取巧（如 COPY 教师或他人范例后稍加修改， 当作自己的作业或课程设计等行为），进而促进学生学习的自觉性。 三 材料和方法 （一）材料： 1 打印纸：要求为 A2 或 A3 图幅的喷墨打印纸、封面纸等； 2 墨盒：Cannon 5500 的系列墨盒、Epson 1290 系列墨盒； 3 存贮器：可以为软盘，最好为 U 盘或移动硬盘； （二）方法： 1 添加及配置绘图设备（Add-A-Plotter Wizard） 2 设置打印样式（Add-A-Plot Style Table Wizard）

3页面设置PageSetup) 3.1选择打印机配置文件 3.2选择打印样式 3.3布局设置 3.3.1设置纸张大小和单位 3.3.2设置绘图方向 3.3.3选择打印区域 3.3.4设置打印比例效果 3.3.5设置打印偏移 3.4打印 四要求 1所有制图要符合国家标准，以mm为单位绘图； 2要求有明确的分层：如道路、水体、建筑小品、绿化、铺装、 文字说明、尺寸等： 3要求为块的实体有：单株植物、指北针、比例尺、图框等； 4要求有方案设计说明、主要景观构筑物的尺寸标注（含平、立、 剖等)、所有设计要素的图例说明等。 5打印图纸大小与比例自定，但必需在标题栏写清楚。可以有多 张图纸，但必须在一个文件内。 6期末两星期前，每班为单位，将同学的设计文件拷入U盘， 要求设计文件为Dwg格式，文件名=上机号+本人姓名+*dwg。 7分组打印图纸，装订

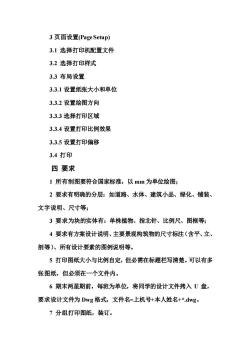

3 页面设置(Page Setup) 3.1 选择打印机配置文件 3.2 选择打印样式 3.3 布局设置 3.3.1 设置纸张大小和单位 3.3.2 设置绘图方向 3.3.3 选择打印区域 3.3.4 设置打印比例效果 3.3.5 设置打印偏移 3.4 打印 四 要求 1 所有制图要符合国家标准，以 mm 为单位绘图； 2 要求有明确的分层：如道路、水体、建筑小品、绿化、铺装、 文字说明、尺寸等； 3 要求为块的实体有：单株植物、指北针、比例尺、图框等； 4 要求有方案设计说明、主要景观构筑物的尺寸标注（含平、立、 剖等）、所有设计要素的图例说明等。 5 打印图纸大小与比例自定，但必需在标题栏写清楚。可以有多 张图纸，但必须在一个文件内。 6 期末两星期前，每班为单位，将同学的设计文件拷入 U 盘， 要求设计文件为 Dwg 格式，文件名=上机号+本人姓名+*.dwg。 7 分组打印图纸，装订
