《结构力学》课程教学资源（参考资料）浅析“鸟巢工程”的结构特点

浅析“鸟巢工程”的结构特点 “鸟巢”一一2008年北京奥运会主体育场，由瑞士赫尔佐格和 德梅隆(Herzog&DeMeuron)建筑设计公司和中国建筑设计研 究院合作设计， 它宏伟的双层网状钢结构一一外层网格之间填充保温隔热的半 透明双层充气膜，内层再填充单层膜，由24片钢框架支撑着整 个主体结构，采用12个双层曲面悬挂体来支撑整个结构（如图） 一一充分展现了东方美学的建筑形式。 鸟巢主结构实际上是两向不规则斜交的平面桁架体系组成的 约为340m*292m椭圆平面网架结构，网架外形呈微弯形双曲抛 物面，周边支撑在不等高的24榀立体桁架柱上，每榀桁架与长 椭圆内环接近相切，主体结构的地下部分采用型钢混凝土柱

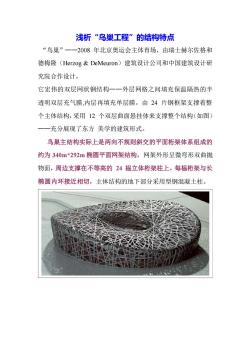

浅析“鸟巢工程”的结构特点 “鸟巢”——2008 年北京奥运会主体育场，由瑞士赫尔佐格和 德梅隆（Herzog & DeMeuron）建筑设计公司和中国建筑设计研 究院合作设计， 它宏伟的双层网状钢结构——外层网格之间填充保温隔热的半 透明双层充气膜,内层再填充单层膜，由 24 片钢框架支撑着整 个主体结构，采用 12 个双层曲面悬挂体来支撑整个结构（如图） ——充分展现了东方 美学的建筑形式。 鸟巢主结构实际上是两向不规则斜交的平面桁架体系组成的 约为 340m*292m 椭圆平面网架结构，网架外形呈微弯形双曲抛 物面，周边支撑在不等高的 24 榀立体桁架柱上，每榀桁架与长 椭圆内环接近相切，主体结构的地下部分采用型钢混凝土柱

椭圆形平面鸟巢网架平面示意图 整个网架结构共有通过中心轴的·个对称平面，在中心对称荷 载的作用下，当边界条件也是轴对称时，只需要分析组成网架的 任一榀平面桁架即可。根据钢结构的特点，并且桁架与地基连接 埋深较深，等价于两端固结，受力为均布荷载计算模型为： ☑ZZ☑ZC 任一榀平面桁架示意图 根据对称性取半边结构模型进行计算如图 44

整个网架结构共有通过中心轴的 n 个对称平面，在中心对称荷 载的作用下，当边界条件也是轴对称时，只需要分析组成网架的 任一榀平面桁架即可。根据钢结构的特点，并且桁架与地基连接， 埋深较深，等价于两端固结，受力为均布荷载 计算模型为： 任一榀平面桁架示意图 根据对称性取半边结构模型进行计算如图
