南京农业大学：《农业机械与设施》课程教学课件（讲义）第五章 播种施肥机械

第五章 播种施肥机械 第一节概述 播种是农业生产过程中极为重要的一环。必须根据农业技术要求适时播种，使作物获得良好的发 育生长条件，才能保证苗齐苗壮，为增产丰收打好基础。机械播种质量好、生产率高，能保证适 时播种，同时为田问管理作业创造良好条件，因此，机械播种在我国广泛应用。 一、播种方法 我国地域辽阔，播种方法因各地区的自然条件、作物和栽培制度而异。常用的播种方法有撒播、 条播、穴播和精密播种等。 (1)撒播将种子按要求的播量撒布于地表，称为撒播。撒播种子在田问分布不均匀，且人工或机 械覆土时，难于将种子完全覆盖。因此，出苗率低。主要用于飞机撒播，以便高效率完成大面积 种草、造林或直播水稻。山区脊瘦坡地种植小麦、谷子、芥麦等，也常用撒播。 (2)条播将种子按要求的行距、播深和播量播成条行，称为条播。条播的作物便于田间管理作业， 故应用很广。 (3)穴播按要求的行距、穴距和播深将几粒种子集中于一穴，称为穴播。穴播法适用于中耕作物， 可保证苗株在田间分布合理、间距均匀。与条播相比，穴播能节省种子、棉花、豆类等成穴播种， 还可提高出苗能力。 (4)精密播种按精确的粒数、间距与播深，将种子播入土中，称为精密播种。精密播种可以是单 粒精播，也可以将多于一粒的种子播成一穴，要求每穴粒数相等。精密播种可节省种子和省掉间 苗工序，与普通条播比，种子在行内均匀分布，因而有利于作物生长，可提高产量。 精密播种种子播量精确，为保证每亩株数以保证产量，精播用种应进行精选分级和处理，保证种 子发芽率和出苗能力，并防止病虫草害。 二、播种作业的技术要求 1．农业技术要求播种的农业技术要求，包括播种期、播量、播种均匀度、行距、株距、播种深 度和压实程度等。 作物的播种期不同，对出苗、分蘖、发育生长及产量都有显著影响。不同的作物有不同的适播期； 即使同一作物，不同的地区适播期也相差很大。因此，必须根据作物的种类和当地条件，确定适 宜播种期。 播量决定单位面积内的苗数、分蘖数和穗数；行距、株距和播种均匀度确定了田间作物的群体与 个体关系。确定上述指标时，应根据当地的耕作制度、土壤条件、气候条件和作物种类综合考虑。 播深是保证作物发芽生长的主要因素之一。播的太深，种子发芽时所需的空气不足，幼芽不易出 土。但覆土太浅，会造成水分不足而影响种子发芽

第五章 播种施肥机械 第一节概述 播种是农业生产过程中极为重要的一环。必须根据农业技术要求适时播种，使作物获得良好的发 育生长条件，才能保证苗齐苗壮，为增产丰收打好基础。机械播种质量好、生产率高，能保证适 时播种，同时为田问管理作业创造良好条件，因此，机械播种在我国广泛应用。 一、播种方法 我国地域辽阔，播种方法因各地区的自然条件、作物和栽培制度而异。常用的播种方法有撒播、 条播、穴播和精密播种等。 (1)撒播将种子按要求的播量撒布于地表，称为撒播。撒播种子在田问分布不均匀，且人工或机 械覆土时，难于将种子完全覆盖。因此，出苗率低。主要用于飞机撒播，以便高效率完成大面积 种草、造林或直播水稻。山区脊瘦坡地种植小麦、谷子、芥麦等，也常用撒播。 (2)条播将种子按要求的行距、播深和播量播成条行，称为条播。条播的作物便于田间管理作业， 故应用很广。 (3)穴播按要求的行距、穴距和播深将几粒种子集中于一穴，称为穴播。穴播法适用于中耕作物， 可保证苗株在田间分布合理、间距均匀。与条播相比，穴播能节省种子、棉花、豆类等成穴播种， 还可提高出苗能力。 (4)精密播种按精确的粒数、间距与播深，将种子播入土中，称为精密播种。精密播种可以是单 粒精播，也可以将多于一粒的种子播成一穴，要求每穴粒数相等。精密播种可节省种子和省掉间 苗工序，与普通条播比，种子在行内均匀分布，因而有利于作物生长，可提高产量。 精密播种种子播量精确，为保证每亩株数以保证产量，精播用种应进行精选分级和处理，保证种 子发芽率和出苗能力，并防止病虫草害。 二、播种作业的技术要求 1．农业技术要求播种的农业技术要求，包括播种期、播量、播种均匀度、行距、株距、播种深 度和压实程度等。 作物的播种期不同，对出苗、分蘖、发育生长及产量都有显著影响。不同的作物有不同的适播期； 即使同一作物，不同的地区适播期也相差很大。因此，必须根据作物的种类和当地条件，确定适 宜播种期。 播量决定单位面积内的苗数、分蘖数和穗数；行距、株距和播种均匀度确定了田间作物的群体与 个体关系。确定上述指标时，应根据当地的耕作制度、土壤条件、气候条件和作物种类综合考虑。 播深是保证作物发芽生长的主要因素之一。播的太深，种子发芽时所需的空气不足，幼芽不易出 土。但覆土太浅，会造成水分不足而影响种子发芽

播后压实可增加土壤紧实程度，使下层水分上升，使种子紧密接触土壤，有利于种子发芽出苗。 适度压实在干旱地区及多风地区是保证全苗的有效措施。我国几种主要作物播种的农业技术要求 见表 5 一 l。 表 5 一 l 几种主要作物播种的农业技术要求 作物名称 小麦 谷子 玉米 大豆 高粱 甜菜 棉花 播种方法 行距(cm) 播量(kg／hm2) 播深(cm) 株(穴)距(cm) 穴粒数 条播 12~25 105~300 3～5 —— —— 条播 15~30 4.5～12 3～5 —— —— 穴播 50~70 30~45 4～8 20~50 3±1 精播 50~70 12~18 4～8 15~40 精播 50~70 30~45 3～5 3～10 穴播 30~70 4．5～15 4～6 12~30 5±1 精播 45~70 4.5~15① 2～4 3～5 穴播 40~70 52.5～75② 3～5 18~24 5±2 注：①单芽丸粒化种子，直径 2．5~3mm，千粒重 20g 左右。 ②浸种拌灰后的重量，棉籽单位容积质量为 591g／L 左右。 2.播种机的性能要求及性能指标对播种机的性能要求可分为农业技术要求和使用要求。 对播种机的农业技术要求是：保证作物的播种量、种子在田间分布均匀合理、保证行距株距要求、 种子播在湿土层中且用湿土覆盖、播深一致、种子损伤率低、施肥时要求肥料分施于种子的下方 或侧下方。 对播种机的使用要求有：能播多种种子，开沟深度可调且能保证调整后的位置，种箱清扫容易便 于更换种子。 播种机的播种质量常用如下性能指标来评价： (1)排量稳定性指排种器的排种量不随时间变化而保持稳定的程度，可用于评价条播机播量的稳 定性。 (2)各行排量一致性指一台播种机上各个排种器在相同条件下排种量的一致程度。 (3)排种均匀性指从排种器排种口排出种子的均匀程度。 (4)播种均匀性指播种时种子在种沟内分布的均匀程度。 (5)播深稳定性指种子上面覆土层厚度的稳定程度。亦可用播深合格率作评价指标

播后压实可增加土壤紧实程度，使下层水分上升，使种子紧密接触土壤，有利于种子发芽出苗。 适度压实在干旱地区及多风地区是保证全苗的有效措施。我国几种主要作物播种的农业技术要求 见表 5 一 l。 表 5 一 l 几种主要作物播种的农业技术要求 作物名称 小麦 谷子 玉米 大豆 高粱 甜菜 棉花 播种方法 行距(cm) 播量(kg／hm2) 播深(cm) 株(穴)距(cm) 穴粒数 条播 12~25 105~300 3～5 —— —— 条播 15~30 4.5～12 3～5 —— —— 穴播 50~70 30~45 4～8 20~50 3±1 精播 50~70 12~18 4～8 15~40 精播 50~70 30~45 3～5 3～10 穴播 30~70 4．5～15 4～6 12~30 5±1 精播 45~70 4.5~15① 2～4 3～5 穴播 40~70 52.5～75② 3～5 18~24 5±2 注：①单芽丸粒化种子，直径 2．5~3mm，千粒重 20g 左右。 ②浸种拌灰后的重量，棉籽单位容积质量为 591g／L 左右。 2.播种机的性能要求及性能指标对播种机的性能要求可分为农业技术要求和使用要求。 对播种机的农业技术要求是：保证作物的播种量、种子在田间分布均匀合理、保证行距株距要求、 种子播在湿土层中且用湿土覆盖、播深一致、种子损伤率低、施肥时要求肥料分施于种子的下方 或侧下方。 对播种机的使用要求有：能播多种种子，开沟深度可调且能保证调整后的位置，种箱清扫容易便 于更换种子。 播种机的播种质量常用如下性能指标来评价： (1)排量稳定性指排种器的排种量不随时间变化而保持稳定的程度，可用于评价条播机播量的稳 定性。 (2)各行排量一致性指一台播种机上各个排种器在相同条件下排种量的一致程度。 (3)排种均匀性指从排种器排种口排出种子的均匀程度。 (4)播种均匀性指播种时种子在种沟内分布的均匀程度。 (5)播深稳定性指种子上面覆土层厚度的稳定程度。亦可用播深合格率作评价指标

若规定播深土 lcm，则视为合格。 (6)种子破碎率指排种器排出种子中受机械损伤种子量占排出种子量的百分比。 (7)穴粒数合格率穴播时，每穴种子粒数以规定值±1 粒或规定值±2 粒为合格。合格穴数占取样 总穴数的百分比即为穴粒数合格率。 (8)粒距合格率单粒精密播种时，设 t 为平均粒距，则 1．5t≥粒距>0．5t 为合格；粒距≤O．5t 为重播；粒距>1．5t 为漏播。合格粒距数占取样总粒距数的百分比即为粒距合格率。 谷物条播机和精密播种机性能试验，可分别按照 GB9478—88《谷物条播机试验方法》和 GB6973 —86《单粒(精密)播种机试验方法》进行。外槽轮排种器的性能指标如表 5—2。 表 5—2 外槽轮排种器的性能指标 品种 各行排量不一致性的 变异系数(％) 总排量不稳定性的 变异系数(％) 种子破碎率 (％) 小麦 谷子 大豆 ≤3.9 ≤5.2 ≤6.5 ≤1.3 ≤2.6 ≤3.9 ≤O．5 不考核 ≤1．O 第二节种肥特性 种子和肥料的物理机械特性是设计播种机，特别是设计排种、排肥部件和种箱肥箱的基本依据。 在播种机的试验、调整及使用中，也会用到种子和肥料的有关特性。 一、种子特性和种子处理 种子的物理机械特性与品种、地区、生长条件以及种子加工处理方法有关。与播种机有关的种子 特性主要有： (1)种子的几何尺寸和形状一般以长、宽、厚三个尺寸来表示。它是决定排种器结构的主要参数， 特别是与精密排种部件的型孔尺寸密切相关。 (2)体积密度即单位容积内种子的质量。用体积密度可以根据播种量计算种箱容积和排种杯体积。 (3)千粒重即按规定水分的 1000 粒种子的质量。在设计和使用中常用来换算播量和单位面积粒 数

若规定播深土 lcm，则视为合格。 (6)种子破碎率指排种器排出种子中受机械损伤种子量占排出种子量的百分比。 (7)穴粒数合格率穴播时，每穴种子粒数以规定值±1 粒或规定值±2 粒为合格。合格穴数占取样 总穴数的百分比即为穴粒数合格率。 (8)粒距合格率单粒精密播种时，设 t 为平均粒距，则 1．5t≥粒距>0．5t 为合格；粒距≤O．5t 为重播；粒距>1．5t 为漏播。合格粒距数占取样总粒距数的百分比即为粒距合格率。 谷物条播机和精密播种机性能试验，可分别按照 GB9478—88《谷物条播机试验方法》和 GB6973 —86《单粒(精密)播种机试验方法》进行。外槽轮排种器的性能指标如表 5—2。 表 5—2 外槽轮排种器的性能指标 品种 各行排量不一致性的 变异系数(％) 总排量不稳定性的 变异系数(％) 种子破碎率 (％) 小麦 谷子 大豆 ≤3.9 ≤5.2 ≤6.5 ≤1.3 ≤2.6 ≤3.9 ≤O．5 不考核 ≤1．O 第二节种肥特性 种子和肥料的物理机械特性是设计播种机，特别是设计排种、排肥部件和种箱肥箱的基本依据。 在播种机的试验、调整及使用中，也会用到种子和肥料的有关特性。 一、种子特性和种子处理 种子的物理机械特性与品种、地区、生长条件以及种子加工处理方法有关。与播种机有关的种子 特性主要有： (1)种子的几何尺寸和形状一般以长、宽、厚三个尺寸来表示。它是决定排种器结构的主要参数， 特别是与精密排种部件的型孔尺寸密切相关。 (2)体积密度即单位容积内种子的质量。用体积密度可以根据播种量计算种箱容积和排种杯体积。 (3)千粒重即按规定水分的 1000 粒种子的质量。在设计和使用中常用来换算播量和单位面积粒 数

(4)种子的摩擦特性可用种子的自然休止角 a 表示。使种子自由下落堆成一个圆锥体，此圆锥体 底角即为种子的自然休止角 a。一般作物种子的 a 为 24°～34°，表面粗糙的种子 a 可超过 55°。 种子的自然休止角决定种箱结构形式和排种器中种子的喂入情况。 (5)流动性以种子可以自由流动的最小孔口截面积及其流速表示。若能通过的孔口越小及能达到 的流速越高，则种子的流动性越好。种子的流动性与其尺寸、形状和表面状态等因素有关(图 5 —1)。 图 5 一 l 几种种子的流动特性 1．谷子 2．高粱 3．小麦 4．大豆 5．玉米 (6)种子的悬浮速度种子的悬浮速度与气力式排种器的设计密切相关。处于垂直向上气流中的种 子所受的气流阻力和重力相平衡，则种子既不上升也不下降，呈“悬浮”状态，这时相应的气流 速度即种子的悬浮速度。 为使种子适合于精密播种或提高其播种均匀性，须对种子进行分级或加工处理。形状不规则的小 粒种子常用丸粒化处理，即用惰性物质将每粒种子包起来，使种子单体变大并呈球状。丸粒化种 子经分级后尺寸均一，因而使它们更易被精密排种器单粒选取。 播棉籽时也须对棉籽进行预处理。因为未处理的棉籽带有棉绒而粘结成团，且不能自由流动。用 机械(脱短绒机)或化学方法(浓硫酸脱绒)除掉棉籽上的绒毛，既便于机械播种，又可使种子吸水 快、出苗早，并能消除附在绒毛上的病菌。 几种主要作物种子的物理机械特性见表 5—3。 表 5—3 种子的物理机械特性

(4)种子的摩擦特性可用种子的自然休止角 a 表示。使种子自由下落堆成一个圆锥体，此圆锥体 底角即为种子的自然休止角 a。一般作物种子的 a 为 24°～34°，表面粗糙的种子 a 可超过 55°。 种子的自然休止角决定种箱结构形式和排种器中种子的喂入情况。 (5)流动性以种子可以自由流动的最小孔口截面积及其流速表示。若能通过的孔口越小及能达到 的流速越高，则种子的流动性越好。种子的流动性与其尺寸、形状和表面状态等因素有关(图 5 —1)。 图 5 一 l 几种种子的流动特性 1．谷子 2．高粱 3．小麦 4．大豆 5．玉米 (6)种子的悬浮速度种子的悬浮速度与气力式排种器的设计密切相关。处于垂直向上气流中的种 子所受的气流阻力和重力相平衡，则种子既不上升也不下降，呈“悬浮”状态，这时相应的气流 速度即种子的悬浮速度。 为使种子适合于精密播种或提高其播种均匀性，须对种子进行分级或加工处理。形状不规则的小 粒种子常用丸粒化处理，即用惰性物质将每粒种子包起来，使种子单体变大并呈球状。丸粒化种 子经分级后尺寸均一，因而使它们更易被精密排种器单粒选取。 播棉籽时也须对棉籽进行预处理。因为未处理的棉籽带有棉绒而粘结成团，且不能自由流动。用 机械(脱短绒机)或化学方法(浓硫酸脱绒)除掉棉籽上的绒毛，既便于机械播种，又可使种子吸水 快、出苗早，并能消除附在绒毛上的病菌。 几种主要作物种子的物理机械特性见表 5—3。 表 5—3 种子的物理机械特性

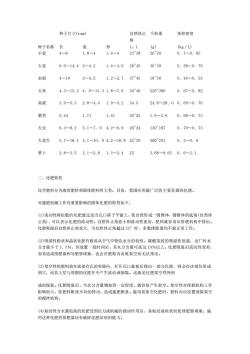

种子尺寸(ram) 自然休止 角 千粒重 体积密度 种子名称 长 宽 厚 (。) (g) (kg／L) 小麦 大麦 水稻 玉米 高梁 粟类 大豆 大花生 萝卜 4～8 6.6～14.4 4～10 4.3～15.2 3.9～5.3 2.44 6.3～8.2 5.7～18.1 2.8～3.5 1.8～4 2～4.2 2～4.2 4．O～13.3 2.8～4.4 1.71 5.1～7．O 5.1～lO．9 2.1～2.8 1.6～4 1.4～3.6 1.2～2.7 1.8～7.6 1.9～3.2 1.41 4.2～6.9 4.2～10.8 1.3～2.4 23~38 28~45 37~45 30~40 34.5 20~25 20~24 25~30 Z2 26~29 36~39 18~30 220~380 24.8～28．O 1.9～3.6 130~187 300~701 3.68～9.65 O．7～O．85 O．58～O．79 O．44～O．55 O．67～O．82 O．69～O．76 O．68～O．73 O．70～O．73 O．5～O．6 O．6～2.1 二、化肥特性 化学肥料分为液体肥料和固体肥料两大类。目前，我国应用最广泛的主要是固体化肥。 对施肥机械工作有重要影响的固体化肥的特性如下： (1)流动性将松散的化肥通过适当孔口落于平面上，使自然形成一圆锥体，圆锥体的底角(自然休 止角)，可以表示化肥的流动性。自然休止角愈小则流动性愈好，肥料就容易从排肥机构中排出。 化肥吸湿后自然休止角变大，当自然休止角超过 55°时，多数排肥器均不能正常工作。 (2)吸湿性粉状和晶状化肥有极易从空气中吸收水分的特性。碳酸氢铵的吸湿性很强，出厂时水 分含量小于 3．5％，但放置一段时间后，其水分含量可高达 10％以上。化肥吸湿后流动性变差， 容易造成排肥器和导肥管堵塞，也会在肥箱内出现架空而无法排出。 (3)架空性将肥料放在底部有孔的容器内，打开孔口盖板后拨出一部分化肥，则会在该部位形成 洞穴，而其上层与周围的化肥并不产生流动或倒塌。这就是化肥架空性所形 成的现象。化肥吸湿后，当水分含量增加到一定程度，就容易产生架空。架空性对排肥机构工作 影响很大，使肥料断续不均的排出，造成施肥断条。施用易架空化肥时，肥料内应设置消除架空 的搅拌机构。 (4)粘结性含水量较高的化肥受到压力或机械的搅动作用后，易粘结成块状而使排肥器堵塞。施 用这种化肥的排肥器应有破碎化肥结块的能力

种子尺寸(ram) 自然休止 角 千粒重 体积密度 种子名称 长 宽 厚 (。) (g) (kg／L) 小麦 大麦 水稻 玉米 高梁 粟类 大豆 大花生 萝卜 4～8 6.6～14.4 4～10 4.3～15.2 3.9～5.3 2.44 6.3～8.2 5.7～18.1 2.8～3.5 1.8～4 2～4.2 2～4.2 4．O～13.3 2.8～4.4 1.71 5.1～7．O 5.1～lO．9 2.1～2.8 1.6～4 1.4～3.6 1.2～2.7 1.8～7.6 1.9～3.2 1.41 4.2～6.9 4.2～10.8 1.3～2.4 23~38 28~45 37~45 30~40 34.5 20~25 20~24 25~30 Z2 26~29 36~39 18~30 220~380 24.8～28．O 1.9～3.6 130~187 300~701 3.68～9.65 O．7～O．85 O．58～O．79 O．44～O．55 O．67～O．82 O．69～O．76 O．68～O．73 O．70～O．73 O．5～O．6 O．6～2.1 二、化肥特性 化学肥料分为液体肥料和固体肥料两大类。目前，我国应用最广泛的主要是固体化肥。 对施肥机械工作有重要影响的固体化肥的特性如下： (1)流动性将松散的化肥通过适当孔口落于平面上，使自然形成一圆锥体，圆锥体的底角(自然休 止角)，可以表示化肥的流动性。自然休止角愈小则流动性愈好，肥料就容易从排肥机构中排出。 化肥吸湿后自然休止角变大，当自然休止角超过 55°时，多数排肥器均不能正常工作。 (2)吸湿性粉状和晶状化肥有极易从空气中吸收水分的特性。碳酸氢铵的吸湿性很强，出厂时水 分含量小于 3．5％，但放置一段时间后，其水分含量可高达 10％以上。化肥吸湿后流动性变差， 容易造成排肥器和导肥管堵塞，也会在肥箱内出现架空而无法排出。 (3)架空性将肥料放在底部有孔的容器内，打开孔口盖板后拨出一部分化肥，则会在该部位形成 洞穴，而其上层与周围的化肥并不产生流动或倒塌。这就是化肥架空性所形 成的现象。化肥吸湿后，当水分含量增加到一定程度，就容易产生架空。架空性对排肥机构工作 影响很大，使肥料断续不均的排出，造成施肥断条。施用易架空化肥时，肥料内应设置消除架空 的搅拌机构。 (4)粘结性含水量较高的化肥受到压力或机械的搅动作用后，易粘结成块状而使排肥器堵塞。施 用这种化肥的排肥器应有破碎化肥结块的能力

(5)颗粒组成化肥的颗粒组成在一定程度上代表着化肥的流动性、架空性和粘结性等。组成颗粒 尺寸在 1～5mm 的化肥，流动性最好。若其组成颗粒尺寸大部分小于 0．07mm， 则机械排肥较困难。 常用固体化肥的特性参数见表 5—4。 表 5—4 常用固体化肥的特性参数 化肥名称 体积密度 (kg／L) 自然休止角 （°） 外摩擦系数 钢木材 水分含量 (％) 碳酸氢铵 硫酸铵 硝酸铵 氯化铵 尿素 过磷酸钙 重过磷酸钙 磷酸铵 硫酸钾 氯化钾 O．65～O．75 O．8～O．85 O．8 O．54 O．8 O．88～1.1 1.09 O．96 1.35 O．95 54 43 37 54 33 —— 28 30 48 50 0.63 一 一一 O．66O．7 3． 一一 O．31O．35 一一 一一 O．48 一 一一 O．51O．47 3.5 3 2 1 3 —— —— —— —— 1.5～3 第三节播种机的类型和构造 一、播种机的分类 播种机的类型很多，有多种分类方法。按播种方法可分为撒播机、条播机和穴播机；按播种的作 物分有谷物播种机、棉花播种机、牧草播种机、蔬菜播种机；按联合作业可分为施肥播种机、旋 耕播种机、铺膜播种机、播种中耕通用机；按牵引动力可分为畜力播种机、机引播种机、悬挂播 种机、半悬挂播种机；按排种原理可分为气力式播种机和离心式播种机。播种机种类繁多，但若 按机械结构及作业特征区分，则播种机可分为谷物条播机和中耕作物穴(点)播机两大类

(5)颗粒组成化肥的颗粒组成在一定程度上代表着化肥的流动性、架空性和粘结性等。组成颗粒 尺寸在 1～5mm 的化肥，流动性最好。若其组成颗粒尺寸大部分小于 0．07mm， 则机械排肥较困难。 常用固体化肥的特性参数见表 5—4。 表 5—4 常用固体化肥的特性参数 化肥名称 体积密度 (kg／L) 自然休止角 （°） 外摩擦系数 钢木材 水分含量 (％) 碳酸氢铵 硫酸铵 硝酸铵 氯化铵 尿素 过磷酸钙 重过磷酸钙 磷酸铵 硫酸钾 氯化钾 O．65～O．75 O．8～O．85 O．8 O．54 O．8 O．88～1.1 1.09 O．96 1.35 O．95 54 43 37 54 33 —— 28 30 48 50 0.63 一 一一 O．66O．7 3． 一一 O．31O．35 一一 一一 O．48 一 一一 O．51O．47 3.5 3 2 1 3 —— —— —— —— 1.5～3 第三节播种机的类型和构造 一、播种机的分类 播种机的类型很多，有多种分类方法。按播种方法可分为撒播机、条播机和穴播机；按播种的作 物分有谷物播种机、棉花播种机、牧草播种机、蔬菜播种机；按联合作业可分为施肥播种机、旋 耕播种机、铺膜播种机、播种中耕通用机；按牵引动力可分为畜力播种机、机引播种机、悬挂播 种机、半悬挂播种机；按排种原理可分为气力式播种机和离心式播种机。播种机种类繁多，但若 按机械结构及作业特征区分，则播种机可分为谷物条播机和中耕作物穴(点)播机两大类

图 5—2 2BF-24A 施肥播种机 1．牵引架 2．开沟器梁 3．传动机构 4．地轮 5．种子箱 6．肥料箱 7．起落操纵机构 8．深浅调 节机构 9．起落方轴 10．座位 11．离合机构 12．机架 13．输种肥管 14．脚踏板 15．前列开沟 器 16．后列开沟器 17．覆土器 二、谷物条播机 谷物条播机以条播麦类作物为主，兼施种肥。增设附加装置可以播草籽、镇压、筑畦埂等作业。 图 5-2 是谷物条播机的工作原理和一般构造．播种机工作时，开沟器开出种沟，种子箱内的种子 被排种器排出，通过输种管均匀分布到种沟内，然后由覆土器覆土。干旱地区要求播种的同时镇 压，有些播种机带有镇压轮，用以将种沟内的松土适当压密，使种子与土壤紧密接触以利发芽。 谷物条播机一般由如下几部分组成： 1．机架．用于支持整机及安装各种工作部件。～般用型钢焊接成框架式。 2．排种、排肥部分包括种子箱、肥料箱、排种器、排肥器、输种管和输肥管等。 谷物条播机播行多而行距小，故种箱和肥箱多采用整体式结构，用薄钢板压制成型，并与机架联 成框架，以增加其刚度。当种肥间的比例关系常需要改变时，可采用组合式种肥箱(图 5—3)。 种箱、肥箱的容积 V(m。)，应以保证只在地头填加来确定： 式中 Qmax——几种主要作物中最大播量(kg／hm2)； B——播幅(为开沟器数和行距的乘积)(m)；

图 5—2 2BF-24A 施肥播种机 1．牵引架 2．开沟器梁 3．传动机构 4．地轮 5．种子箱 6．肥料箱 7．起落操纵机构 8．深浅调 节机构 9．起落方轴 10．座位 11．离合机构 12．机架 13．输种肥管 14．脚踏板 15．前列开沟 器 16．后列开沟器 17．覆土器 二、谷物条播机 谷物条播机以条播麦类作物为主，兼施种肥。增设附加装置可以播草籽、镇压、筑畦埂等作业。 图 5-2 是谷物条播机的工作原理和一般构造．播种机工作时，开沟器开出种沟，种子箱内的种子 被排种器排出，通过输种管均匀分布到种沟内，然后由覆土器覆土。干旱地区要求播种的同时镇 压，有些播种机带有镇压轮，用以将种沟内的松土适当压密，使种子与土壤紧密接触以利发芽。 谷物条播机一般由如下几部分组成： 1．机架．用于支持整机及安装各种工作部件。～般用型钢焊接成框架式。 2．排种、排肥部分包括种子箱、肥料箱、排种器、排肥器、输种管和输肥管等。 谷物条播机播行多而行距小，故种箱和肥箱多采用整体式结构，用薄钢板压制成型，并与机架联 成框架，以增加其刚度。当种肥间的比例关系常需要改变时，可采用组合式种肥箱(图 5—3)。 种箱、肥箱的容积 V(m。)，应以保证只在地头填加来确定： 式中 Qmax——几种主要作物中最大播量(kg／hm2)； B——播幅(为开沟器数和行距的乘积)(m)；

L——种肥箱装满后能播施的距离(一般按地块长度的两倍计算)，(m)； η——种肥箱的充满系数； γ——种子或肥料体积密度(kg／L)。 图 5—3 组合式种肥箱 1．种子 2．肥料 通常谷物条播机每米工作幅宽的种箱容积为 45～100L，肥箱容积为 45～90L。前后箱壁的倾角β 应大于种子或肥料与箱壁的摩擦角(β一般在 55°～60°之间)，保证种肥顺利流人排种器或排 肥器内。 输种、输肥管的类型如图 5—4 所示。设计和选择时，主要考虑其直径、倾斜角与长度等参数。 输送管的最小直径一般为 26mm，最大直径一般为 40mm。输种管的倾斜角应与种子流动轨迹相适 应，采用外槽轮排种器的谷物条播机，输种管应按前进方向向右后方倾斜。金属管和橡胶管的最 小倾斜角分别为 35°和 50°。输种管的长度一般为 O．3～0．5m。 3．开沟覆土部分包括开沟器、覆土器和开沟器升降调节机构。开沟器将土壤切开，形成种沟， 种子落入沟底后，覆土器以适量细湿土覆盖，达到要求的覆土深度。 谷物条播机上常用的覆土器有链环式、拖杆式、弹齿式和爪盘式(图 5—5)。其中，链环式和拖 杆式结构简单，能满足条播机覆土要求，因此，我国生产的谷物条播机上多采用这两种覆土器

L——种肥箱装满后能播施的距离(一般按地块长度的两倍计算)，(m)； η——种肥箱的充满系数； γ——种子或肥料体积密度(kg／L)。 图 5—3 组合式种肥箱 1．种子 2．肥料 通常谷物条播机每米工作幅宽的种箱容积为 45～100L，肥箱容积为 45～90L。前后箱壁的倾角β 应大于种子或肥料与箱壁的摩擦角(β一般在 55°～60°之间)，保证种肥顺利流人排种器或排 肥器内。 输种、输肥管的类型如图 5—4 所示。设计和选择时，主要考虑其直径、倾斜角与长度等参数。 输送管的最小直径一般为 26mm，最大直径一般为 40mm。输种管的倾斜角应与种子流动轨迹相适 应，采用外槽轮排种器的谷物条播机，输种管应按前进方向向右后方倾斜。金属管和橡胶管的最 小倾斜角分别为 35°和 50°。输种管的长度一般为 O．3～0．5m。 3．开沟覆土部分包括开沟器、覆土器和开沟器升降调节机构。开沟器将土壤切开，形成种沟， 种子落入沟底后，覆土器以适量细湿土覆盖，达到要求的覆土深度。 谷物条播机上常用的覆土器有链环式、拖杆式、弹齿式和爪盘式(图 5—5)。其中，链环式和拖 杆式结构简单，能满足条播机覆土要求，因此，我国生产的谷物条播机上多采用这两种覆土器

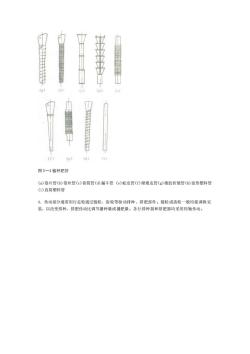

图 5—4 输种肥管 (a)卷片管(b)卷丝管(c)套筒管(d)漏斗管 (e)蛇皮管(f)硬橡皮管(g)橡胶折皱管(h)波形塑料管 (i)直简塑料管 4．传动部分通常用行走轮通过链轮、齿轮等驱动排种、排肥部件。链轮或齿轮一般均能调换安 装，以改变排种、排肥传动比调节播种量或播肥量。各行排种器和排肥器均采用同轴传动

图 5—4 输种肥管 (a)卷片管(b)卷丝管(c)套筒管(d)漏斗管 (e)蛇皮管(f)硬橡皮管(g)橡胶折皱管(h)波形塑料管 (i)直简塑料管 4．传动部分通常用行走轮通过链轮、齿轮等驱动排种、排肥部件。链轮或齿轮一般均能调换安 装，以改变排种、排肥传动比调节播种量或播肥量。各行排种器和排肥器均采用同轴传动

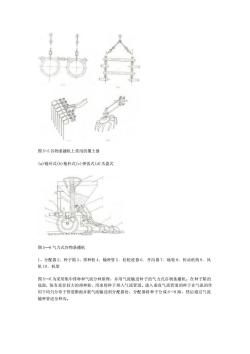

图 5-5 谷物条播机上常用的覆土器 (a)链环式(b)拖杆式(c)弹齿式(d)爪盘式 图 5—6 气力式谷物条播机 l、分配器 2、种子箱 3、排种轮 4．输种管 5．松轮迹器 6．开沟器 7．地轮 8．传动机构 9．风 机 lO．机架 图 5—6 为采用集中排种和气流分种原理，并用气流输送种子的气力式谷物条播机。在种子箱的 底部，装有直径较大的排种轮，用来将种子排入气流管道。进入垂直气流管道的种子在气流的作 用下均匀分布于管道断面并被气流输送到分配器处，分配器将种子分成 6～8 路，然后通过气流 输种管送至种沟

图 5-5 谷物条播机上常用的覆土器 (a)链环式(b)拖杆式(c)弹齿式(d)爪盘式 图 5—6 气力式谷物条播机 l、分配器 2、种子箱 3、排种轮 4．输种管 5．松轮迹器 6．开沟器 7．地轮 8．传动机构 9．风 机 lO．机架 图 5—6 为采用集中排种和气流分种原理，并用气流输送种子的气力式谷物条播机。在种子箱的 底部，装有直径较大的排种轮，用来将种子排入气流管道。进入垂直气流管道的种子在气流的作 用下均匀分布于管道断面并被气流输送到分配器处，分配器将种子分成 6～8 路，然后通过气流 输种管送至种沟
