石河子大学：《数字电子技术》课程实验教学大纲

附表： 石河子大学实验课程教学大纲 机械电气工程学院电工系电子实验室 撰写人签名： 课程名称 数字电路 英文名称 Digital circuit 课程总学时 46实验总学时 10 开设实验项目数8 本大纲属 自编 实验教材或指导书 自编 实验者类别 本 科 非独 实验考试考 实际操作 实验成 课程类型 立设课 绩占课程 核方式 与电路设计 20% 成绩比例 面向专业 电气工程及其自动化 开出实验项目名称 序号 实验项目名称 实验类型 学时 *1 SJB-118型数字电路实验板 的使用及分立元件门电路 基本操作验证性 TTL门电路 验证性 *3 全加器 综合性 4 触发器 验证性 5 计数器 综合性 2 6 计数、译码显示电路 综合件 2 7 N进制计数器 设计性 2 *8 555定时器 验证性 2 学院意见 院领导签名： 年 月日 注：实验序号前打星(*)号者为选作实验，其它必做

附表： 石河子大学实验课程教学大纲 机械电气工程学院电 工系电 子实验室 撰写人签名： 课程名称 数字电路 英文名称 Digital circuit 课程总学时 46 实验总学时 10 开设实验项目数 8 本大纲属 自 编 实验教材或指导书 自 编 实验者类别 本 科 课程类型 非独 立设课 实验考试考 核方式 实际操作 与电路设计 实验成 绩占课程 成绩比例 20% 面向专业 电气工程及其自动化 开出实验项目名称 序号 实验项目名称 实验类型 学 时 *1 SJB-118 型数字电路实验板 的使用及分立元件门电路 基本操作/验证性 2 2 TTL 门电路 验证性 2 *3 全加器 综合性 2 4 触发器 验证性 2 5 计数器 综合性 2 6 计数、译码显示电路 综合性 2 7 N 进制计数器 设计性 2 *8 555 定时器 验证性 2 学院意见 院领导签名： 年 月 日 注：实验序号前打星（*）号者为选作实验，其它必做

分立元件门电路实验 实验类型基本操作验证学时2开出时间 第五学期 计划每组人数2人现有每组人数 2-3人 实验目的： 1、了解DSA-3型数字电路实验板的结构及其组成，熟悉该实验板的使用 方法： 2、通过练习使用，掌握数字电路插接的方法。 实验内容： 1、DSB-3型数字电路实验板实验。 (1)观察实验板结构，了解各部分功能及使用方法：(2)用万用表检查 稳压电源是否符合要求：(3)测试逻辑开关和发光二极管的显示功能：(4)测 试单脉冲及连续脉冲的功能：(5)测试数码显示功能。 2、分立元件门电路性能测试。 (1)二极管开关特性：(2)三极管开关特性：(3)分立元件与门、或门 逻辑功能测试。 实验操作要点及注意事项： 1、分清正负电源的位置： 2、插接电路时注意每个插接点是否可靠： 3、认真看清插孔，防止误插，形成短路。 主要仪器设备 序号 主要设备名称 规格型号数量 金额购置日期 1 数字电路实验箱 DSB-3 1500 1997 2 直流稳压电源 JWD-2 480 1988 3 数字万用表 DT9205 145 2001 4 示波器 SJ-8 1981 5 插接导线 若干 6 二极管 2 7 三极管 1 电阻 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

分立元件门电路 实验 实验类型 基本操作/验证 学时 2 开出时间 第五学期 计划每组人数 2 人 现有每组人数 2-3 人 实验目的： 1、了解 DSA-3 型数字电路实验板的结构及其组成，熟悉该实验板的使用 方法； 2、通过练习使用，掌握数字电路插接的方法。 实验内容： 1、DSB-3 型数字电路实验板实验。 （1）观察实验板结构，了解各部分功能及使用方法；（2）用万用表检查 稳压电源是否符合要求；（3）测试逻辑开关和发光二极管的显示功能；（4）测 试单脉冲及连续脉冲的功能；（5）测试数码显示功能。 2、分立元件门电路性能测试。 （1）二极管开关特性；（2）三极管开关特性；（3）分立元件与门、或门 逻辑功能测试。 实验操作要点及注意事项： 1、分清正负电源的位置； 2、插接电路时注意每个插接点是否可靠； 3、认真看清插孔，防止误插，形成短路。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 数字电路实验箱 DSB-3 1 1500 1997 2 直流稳压电源 JWD-2 1 480 1988 3 数字万用表 DT9205 1 145 2001 4 示波器 SJ-8 1 1981 5 插接导线 若干 6 二极管 2 7 三极管 1 8 电 阻 3 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

TTL门电路实验 实验类型综合性学时2开出时间 第六学期 计划每组人数 1-2人 现有每组人数 2-3人 实验目的： 1、掌握TTL门电路逻辑功能的测试方法： 2、掌握用与非门电路构成其它门电路的方法。 实验内容： 1、TTL与非门的逻辑功能测试： 2、其它类型门电路逻辑功能测试。 (1)用与非门实现的与门电路：(2)用与非门实现的或门电路：(3)用 与非门实现的与或非门电路；(4)用与非门实现的异或门电路。 实验操作要点及注意事项： 1、将集成块缺口向右插到实验板上的中心槽上下两侧，牢固后按要求插 接连线。 2、接通电源前应先检查稳压电源是否为+5V,连线是否有误，以防烧坏 集成块。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额购置日期 1 直流稳压电源 JWD-2 480 1988 数字电路实验箱 DSB-3 1500 1997 3 万用表一块 DT9205 1 145 2001 4 集成块 T63 5 集成块 74LS00 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

TTL 门电路 实验 实验类型 综合性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、掌握 TTL 门电路逻辑功能的测试方法； 2、掌握用与非门电路构成其它门电路的方法。 实验内容： 1、TTL 与非门的逻辑功能测试； 2、其它类型门电路逻辑功能测试。 （1）用与非门实现的与门电路；（2）用与非门实现的或门电路；（3）用 与非门实现的与或非门电路；（4）用与非门实现的异或门电路。 实验操作要点及注意事项： 1、将集成块缺口向右插到实验板上的中心槽上下两侧，牢固后按要求插 接连线。 2、接通电源前应先检查稳压电源是否为+5V，连线是否有误，以防烧坏 集成块。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 数字电路实验箱 DSB-3 1 1500 1997 3 万用表一块 DT9205 1 145 2001 4 集成块 T63 1 5 集成块 74LS00 1 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

全加器实验 实验类型综合性学时2开出时间 第六学期 计划每组人数1-2人现有每组人数 2-3人 实验目的： 1、测试半加器、全加器的逻辑功能： 2、用中规模集成全加器进行二进制加法运算 实验内容 1、用异或门搭接成一半加器，然后测试其功能： 2、用异或门搭接成一全加器，然后测试其功能： 3、集成加法器。 (1)根据引脚图插接实验线路：(2)进行二进制加法：(3)将进位位接 +5V电源重复(2)。 实验操作要点及注意事项： 1、注意线路，电源检查无误后，再接通： 2、注意集成片各管脚的功能： 3、注意电平的高低位置。 主要仪器设备 序号 主要设备名称 规格型号数量 金额 购置日期 直流稳压电源 JWD-2 480 1988 2 数字电路实验箱 DSB-3 1500 1997 3 万用表 DT9-205 145 2001 4 集成片 74LS86 5 集成片 74LS54 1 6 集成片 74LS00 7 集成片 74LS283 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

全加器 实验 实验类型 综合性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、测试半加器、全加器的逻辑功能； 2、用中规模集成全加器进行二进制加法运算。 实验内容： 1、用异或门搭接成一半加器，然后测试其功能； 2、用异或门搭接成一全加器，然后测试其功能； 3、集成加法器。 （1）根据引脚图插接实验线路；（2）进行二进制加法；（3）将进位位接 +5V 电源重复（2）。 实验操作要点及注意事项： 1、注意线路，电源检查无误后，再接通； 2、注意集成片各管脚的功能； 3、注意电平的高低位置。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 数字电路实验箱 DSB-3 1 1500 1997 3 万用表 DT9-205 145 2001 4 集成片 74LS86 1 5 集成片 74LS54 1 6 集成片 74LS00 1 7 集成片 74LS283 1 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

触发器实验 实验类型验证性学时2开出时间 第六学期 计划每组人数 1-2人 现有每组人数 2-3人 实验目的： 1、了解时钟脉冲的触发作用： 2、掌握常用触发器的逻辑功能： 3、熟悉某些触发器的相互转换。 实验内容： 1、基本RS触发器： 2、D触发器。 (1)测试异步置位端5和异步复位端瓦的功能：(2)测试D触发器的 逻辑功能。 3、K触发器。 (1)测试置位端5和多位端厄的功能：(2)测试K触发器的逻辑功能。 实验操作要点及注意事项： 1、基本Rs触发器用两个与非门等效连接而成： 2、D触发器集成片74LS74上有两个独立的D触发器，？脉冲的上升沿 触发本实验任选其中一个触发器即可； 3、JK触发器，74LS76上边有两个独立的K触发器，？下降的触发，可 任选其中一个。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 480 1988 数字电路实验箱 DSB-3 1500 1997 万用表 DT9-205 1 145 2001 4 集成块 74LS00 5 集成块 74LS74 6 集成块 74LS76 1 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

触发器 实验 实验类型 验证性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、了解时钟脉冲的触发作用； 2、掌握常用触发器的逻辑功能； 3、熟悉某些触发器的相互转换。 实验内容： 1、基本 RS 触发器； 2、D 触发器。 （1）测试异步置位端 d S 和异步复位端 Rd 的功能；（2）测试 D 触发器的 逻辑功能。 3、JK 触发器。 （1）测试置位端 d S 和多位端 Rd 的功能；（2）测试 JK 触发器的逻辑功能。 实验操作要点及注意事项： 1、基本 RS 触发器用两个与非门等效连接而成； 2、D 触发器集成片 74LS74 上有两个独立的 D 触发器，？脉冲的上升沿 触发本实验任选其中一个触发器即可； 3、JK 触发器，74LS76 上边有两个独立的 JK 触发器，？下降的触发，可 任选其中一个。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 数字电路实验箱 DSB-3 1 1500 1997 3 万用表 DT9-205 1 145 2001 4 集成块 74LS00 1 5 集成块 74LS74 1 6 集成块 74LS76 1 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

计数器实验 实验类型综合性学时2开出时间 第六学期 计划每组人数1-2人现有每组人数 2-3人 实验目的： 1、熟悉计数器的组成，工作原理 2、掌握计数器逻辑功能的测试方法。 实验内容： 1、异步二进制加法计数器： 2、异步十进制计数器： 3、异步二进制减法计数器。 实验操作要点及注意事项： 1、异步计数器的高位触发器的？脉冲来自代位触发器的输出： 2、对于加法计数器，上升沿作为触发器的低位触发器的反端与高位触发 器的？端连接： 3、下降沿作为触发沿的，低位的Q端与高位的？端连接，减法的。 主要仪器设备 序号T 主要设备名称 规格型号数量 金额 购置日期 1 直流稳压电源 JWD-2 480 1988 2 实验箱 DSB-3 1 1500 1997 3 万用表 DT9-205 145 2001 4 集成块 74LS00 5 集成块 74LS112 2 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

计数器 实验 实验类型 综合性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、熟悉计数器的组成，工作原理； 2、掌握计数器逻辑功能的测试方法。 实验内容： 1、异步二进制加法计数器； 2、异步十进制计数器； 3、异步二进制减法计数器。 实验操作要点及注意事项： 1、异步计数器的高位触发器的？脉冲来自代位触发器的输出； 2、对于加法计数器，上升沿作为触发器的低位触发器的反端与高位触发 器的？端连接； 3、下降沿作为触发沿的，低位的 Q 端与高位的？端连接，减法的。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 实验箱 DSB-3 1 1500 1997 3 万用表 DT9-205 1 145 2001 4 集成块 74LS00 1 5 集成块 74LS112 2 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

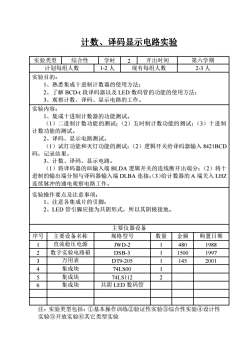

计数、译码显示电路实验 实验类型综合性学时2开出时间 第六学期 计划每组人数 1-2人现有每组人数 2-3人 实验目的： 1、熟悉集成十进制计数器的使用方法： 2、了解BCD-t段译码器以及LED数码管的功能的使用方法； 3、观察计数、译码、显示电路的工作。 实验内容： 1、集成十进制计数器的功能测试。 (1)二进制计数功能的测试：(2)五时制计数功能的测试：(3)十进制 计数功能的测试。 2、译码、显示电路测试。 (1)试灯功能和灭灯功能的测试：(2)逻辑开关给译码器输入8421BCD 码，记录结果。 3、计数、译码、显示电路 (1)将译码器的皿输入端BLDA逻辑开关的连线断开出端分：(2)将十 进制的输出端分别与译码器输入端DLBA连接：(3)给计数器的A端关入LH☑ 连续脉冲的通电观察电路工作。 实验操作要点及注意事项： 1、注意各集成片的引脚： 2、LED管引脚应接为共阴形式，所以其阴极接地。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2数字实验电路箱 DSB-3 1500 1997 3 万用表 DT9-205 1 145 2001 4 集成块 74LS00 1 5 集成块 74IS112 2 6 集成块 共阴LED数码管 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

计数、译码显示电路实验 实验类型 综合性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、熟悉集成十进制计数器的使用方法； 2、了解 BCD-t 段译码器以及 LED 数码管的功能的使用方法； 3、观察计数、译码、显示电路的工作。 实验内容： 1、集成十进制计数器的功能测试。 （1）二进制计数功能的测试；（2）五时制计数功能的测试；（3）十进制 计数功能的测试。 2、译码、显示电路测试。 （1）试灯功能和灭灯功能的测试；（2）逻辑开关给译码器输入 8421BCD 码，记录结果。 3、计数、译码、显示电路。 （1）将译码器的皿输入端 BLDA 逻辑开关的连线断开出端分；（2）将十 进制的输出端分别与译码器输入端 DLBA 连接；（3）给计数器的 A 端关入 LHZ 连续脉冲的通电观察电路工作。 实验操作要点及注意事项： 1、注意各集成片的引脚； 2、LED 管引脚应接为共阴形式，所以其阴极接地。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 数字实验电路箱 DSB-3 1 1500 1997 3 万用表 DT9-205 1 145 2001 4 集成块 74LS00 1 5 集成块 74LS112 2 6 集成块 共阴 LED 数码管 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

N进制计数器实验 实验类型设计性学时2开出时间■ 第六学期 计划每组人数1-2人现有每组人数 2-3人 实验目的： 1、掌握中规模集成计数器的使用方法： 2、利用级连的方法和反馈复位的方法构成各种进制的计数器。 实验内容： 1、一百进制计数器： 2、六十进制计数器 3、二十四制计数器。 实验操作要点及注意事项： 1、注意级连插接牢固、稳定： 2、连线、电源经检查无误后再接通，防止短路烧毁集成片及电源。 主要仪器设备 序号 主要设备名称 规格型号数量金额购置日期 直流稳压电源 JWD-2 480 1988 数字电路实验箱 DSB-3 1 1500 1997 万用表 DT9-205 145 2001 集成块 74LS290 集成块 T.63 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

N 进制计数器 实验 实验类型 设计性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、掌握中规模集成计数器的使用方法； 2、利用级连的方法和反馈复位的方法构成各种进制的计数器。 实验内容： 1、一百进制计数器； 2、六十进制计数器； 3、二十四制计数器。 实验操作要点及注意事项： 1、注意级连插接牢固、稳定； 2、连线、电源经检查无误后再接通，防止短路烧毁集成片及电源。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 数字电路实验箱 DSB-3 1 1500 1997 万用表 DT9-205 1 145 2001 集成块 74LS290 2 集成块 T.63 1 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

555定时器实验 实验类型验证性学时2开出时间工 第六学期 计划每组人数1-2人现有每组人数 2-3人 实验目的： 1、掌握基本定时电路的工作原理及定时元件RC对振荡周期和脉冲宽度 过的影响： 2、掌握用555集成定时器构成定时电路的方法。 实验内容： 1、由555定时器构成多波振荡器： 2、由555定时器构成单稳态触发器。 实验操作要点及注意事项： 1、注意RW可用实验板上10OKQ的电位器 2、用1KH连续脉冲作为触发、输入信号。 主要仪器设备 序号 主要设备名称 规格型号数量 金额 购置日期 1 直流稳压电源 JWD-2 480 1988 数字电路实验箱 DSB-3 1500 1997 3 万用表 DT9-205 145 2001 示波器 SL8 1 555定时器 6 申容 3 7 电阻 2 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验

555 定时器 实验 实验类型 验证性 学时 2 开出时间 第六学期 计划每组人数 1-2 人 现有每组人数 2-3 人 实验目的： 1、掌握基本定时电路的工作原理及定时元件 RC 对振荡周期和脉冲宽度 过的影响； 2、掌握用 555 集成定时器构成定时电路的方法。 实验内容： 1、由 555 定时器构成多波振荡器； 2、由 555 定时器构成单稳态触发器。 实验操作要点及注意事项： 1、注意 RW 可用实验板上 100KΩ的电位器； 2、用 1KH 连续脉冲作为触发、输入信号。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额 购置日期 1 直流稳压电源 JWD-2 1 480 1988 2 数字电路实验箱 DSB-3 1 1500 1997 3 万用表 DT9-205 1 145 2001 4 示波器 SJ-8 1 5 555 定时器 1 6 电 容 3 7 电 阻 2 注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性 实验⑤开放实验⑥其它类型实验
