《混凝土与砌体结构设计》课程教学资源（作业习题）练习题2（答案）

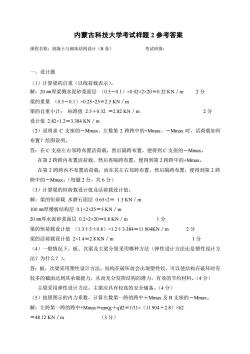

内蒙古科技大学考试样题2参考答案 课程名称：混凝土与砌体结构设计(B卷) 考试班级： 一、设计题 (1)计算梁的自重（以线荷载表示）。 解：20m厚梁侧水泥砂浆面层(0.5-0.1)×0.02×2×20=0.32KN/m 2分 梁的重量(0.5-0.1)×0.25×25=2.5KN/m 梁的自重小计：标准值2.5+0.32=2.82KN/m 2分 设计值2.82×1.2=3.384KN/m (2)说明求C支座的一Mmax、左数第2跨跨中的+Mmax、一Mmax时，活荷载如何 布置？绘图说明。 答：在C支座左右邻跨布置活荷载，然后隔跨布置，便得到C支座的一Mmax。 在第2跨跨内布置活荷载，然后再隔跨布置，便得到第2跨跨中的+Mmax。 在第2跨跨内不布置活荷载，而在其左右邻跨布置，然后隔跨布置，便得到第2跨 跨中的-Mmax。(每题2分，共6分) (3)计算梁的恒荷载设计值及活荷载设计值。 解：梁的恒荷载水磨石面层0.65×2=1.3KN/m 100m厚楼板结构层0.1×2×25=5KN/m 20m厚水泥砂浆面层0.2×2×20=0.8KN/m 1分 梁的恒荷载设计值(1.3+5+0.8)×1.2+3.384=11.904KN/m 2分 梁的活荷载设计值2×1.4=2.8KN/m 1分 (4)一般情况下，板、次梁及主梁分别采用哪种方法（弹性设计方法还是塑性设计方 法？为什么？)。 答：板，次梁采用塑性设计方法，结构在破坏前会出现塑性铰，可以使结构在破坏时有 较多的截面达到其承载能力，从而充分发挥结构的潜力，有效的节约材料。(4分) 主梁采用弹性设计方法，主梁应具有较高的安全储备。(4分) (5)按照图示的内力系数，计算左数第一跨的跨中十Mmax及B支座的一Mmax。 解：左跨第一跨的跨中+Mmax=am(g+q)l2=1/11×(11.904+2.8)×62 =48.12KN/m (3分)

内蒙古科技大学考试样题 2 参考答案 课程名称：混凝土与砌体结构设计（B 卷） 考试班级： 一、设计题 （1）计算梁的自重（以线荷载表示）。 解：20 ㎜厚梁侧水泥砂浆面层 （0.5－0.1）×0.02×2×20＝0.32 KN／m 2 分 梁的重量 （0.5－0.1）×0.25×25＝2.5 KN／m 梁的自重小计： 标准值 2.5＋0.32 ＝2.82 KN／m 2 分 设计值 2.82×1.2＝3.384 KN／m （2）说明求 C 支座的－Mmax、左数第 2 跨跨中的+Mmax、－Mmax 时，活荷载如何 布置？绘图说明。 答：在 C 支座左右邻跨布置活荷载，然后隔跨布置，便得到 C 支座的－Mmax。 在第 2 跨跨内布置活荷载，然后再隔跨布置，便得到第 2 跨跨中的+Mmax。 在第 2 跨跨内不布置活荷载，而在其左右邻跨布置，然后隔跨布置，便得到第 2 跨 跨中的－Mmax。（每题 2 分，共 6 分） （3）计算梁的恒荷载设计值及活荷载设计值。 解：梁的恒荷载 水磨石面层 0.65×2＝ 1.3 KN／m 100 ㎜厚楼板结构层 0.1×2×25＝5 KN／m 20 ㎜厚水泥砂浆面层 0.2×2×20＝0.8 KN／m 1 分 梁的恒荷载设计值 （1.3＋5＋0.8）×1.2＋3.384＝11.904KN／m 2 分 梁的活荷载设计值 2×1.4＝2.8 KN／m 1 分 （4）一般情况下，板、次梁及主梁分别采用哪种方法（弹性设计方法还是塑性设计方 法？为什么？）。 答：板，次梁采用塑性设计方法，结构在破坏前会出现塑性铰，可以使结构在破坏时有 较多的截面达到其承载能力，从而充分发挥结构的潜力，有效的节约材料。（4 分） 主梁采用弹性设计方法，主梁应具有较高的安全储备。（4 分） （5）按照图示的内力系数，计算左数第一跨的跨中＋Mmax 及 B 支座的－Mmax。 解：左跨第一跨的跨中+Mmax＝αm(g＋q)l2＝1/11×（11.904＋2.8）×62 ＝48.12 KN／m （3 分）

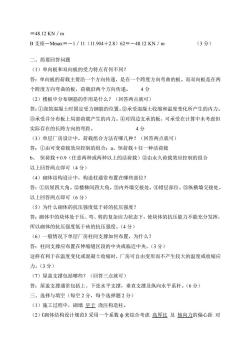

=48.12KN/m B支座-Mmax=-1/11(11.904+2.8)62=-48.12KN/m (3分》 二、简要回答问题 (1)单向板和双向板的受力特点有何不同？ 答：单向板的荷载主要沿一个方向传递，是在一个跨度方向弯曲的板。而双向板是在两 个跨度方向弯曲的板，荷载沿两个方向传递。4分 (2)楼板中分布钢筋的作用是什么？（回答两点就可） 答：①浇筑混凝土时周定受力钢筋的位置。②承受混凝土收缩和温度变化所产生的内力。 ③承受并分布板上局部荷载产生的内力。④对四边支承的板，可承受在计算中未考虑但 实际存在的长跨方向的弯距。 4分 (3)单层厂房设计中，荷载组合方法有哪几种？（回答两点就可） 答：①由可变荷载效应控制的组合：a、恒荷载+任一种活荷载 b、恒荷载+0.9（任意两种或两种以上的活荷载）②由永久荷载效应控制的组合 以上回答两点即可(4分) (4)砌体结构设计中，构造柱通常布置在哪些部位？ 答：①房屋四大角。②楼梯间四大角。③内外墙交接处。④错层部位。⑤纵横墙交接处。 以上回答两点即可(6分) (5)为什么砌体的抗压强度低于砖的抗压强度？ 答：砌体中的块体处于压、弯、剪的复杂应力状态下，使块体的抗压能力不能充分发挥， 所以砌体的抗压强度低于砖的抗压强度。(4分》 (6)一般情况下单层厂房柱间支撑如何布置，为什么？ 答：柱间支撑应布置在伸缩缝区段的中央或临近中央，(3分) 这样有利于在温度变化或混凝土收缩时，厂房可自由变形而不产生较大的温度或收缩应 力。(3分) (7)屋盖支撑包括哪些？（回答三点就可） 答：屋盖支撑通常包括上、下弦水平支撑，垂直支撑及纵向水平系杆。(6分) 三、选择与填空（每空2分，每个选择题2分） (1)施工过程中，砌墙早王浇注构造柱。 (2)《砌体结构设计规范》采用一个系数中来综合考虑高厚比及轴向边的偏心距对

＝48.12 KN／m B 支座－Mmax＝－1／11（11.904＋2.8）62＝－48.12 KN／m （3 分） 二、简要回答问题 （1）单向板和双向板的受力特点有何不同？ 答：单向板的荷载主要沿一个方向传递，是在一个跨度方向弯曲的板。而双向板是在两 个跨度方向弯曲的板，荷载沿两个方向传递。 4 分 （2）楼板中分布钢筋的作用是什么？（回答两点就可） 答：①浇筑混凝土时固定受力钢筋的位置。②承受混凝土收缩和温度变化所产生的内力。 ③承受并分布板上局部荷载产生的内力。④对四边支承的板，可承受在计算中未考虑但 实际存在的长跨方向的弯距。 4 分 （3）单层厂房设计中，荷载组合方法有哪几种？（回答两点就可） 答：①由可变荷载效应控制的组合：a、恒荷载＋任一种活荷载 b、 恒荷载＋0.9（任意两种或两种以上的活荷载）②由永久荷载效应控制的组合 以上回答两点即可（4 分） （4）砌体结构设计中，构造柱通常布置在哪些部位？ 答：①房屋四大角。②楼梯间四大角。③内外墙交接处。④错层部位。⑤纵横墙交接处。 以上回答两点即可（6 分） （5）为什么砌体的抗压强度低于砖的抗压强度？ 答：砌体中的块体处于压、弯、剪的复杂应力状态下，使块体的抗压能力不能充分发挥， 所以砌体的抗压强度低于砖的抗压强度。（4 分） （6）一般情况下单层厂房柱间支撑如何布置，为什么？ 答：柱间支撑应布置在伸缩缝区段的中央或临近中央，（3 分） 这样有利于在温度变化或混凝土收缩时，厂房可自由变形而不产生较大的温度或收缩应 力。（3 分） （7）屋盖支撑包括哪些？（回答三点就可） 答：屋盖支撑通常包括上、下弦水平支撑，垂直支撑及纵向水平系杆。（6 分） 三、选择与填空（每空 2 分，每个选择题 2 分） （1）施工过程中，砌墙 早于 浇注构造柱。 （2）《砌体结构设计规范》采用一个系数 ф 来综合考虑 高厚比 及 轴向力的偏心距 对

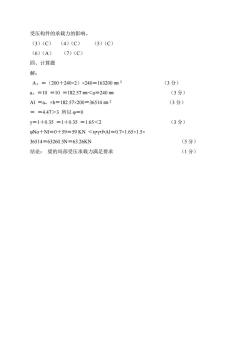

受压构件的承载力的影响。 (3)(C)(4)(C) (5)(C) (6)(A) (7)(C) 四、计算题 解： A。=(200+240×2)×240=163200mm2 (3分) a。=10=10=182.57m3所以0=0 Y=1+0.35=1+0.35=1.65<2 (3分) oNo+N1=0+59=59KN<yfA1=0.7×1.65×1.5× 36514=63260.5N=63.26KN (5分) 结论：梁的局部受压承载力满足要求 (1分)

受压构件的承载力的影响。 （3）（C） （4）（C） （5）（C） （6）（A） （7）（C） 四、计算题 解： A。＝（200＋240×2）×240＝163200 ㎜ 2 （3 分） a。＝10 ＝10 ＝182.57 ㎜＜a＝240 ㎜ （3 分） Al ＝a。×b＝182.57×200＝36514 ㎜ 2 （3 分） ＝ ＝4.47＞3 所以 φ＝0 γ＝1＋0.35 ＝1＋0.35 ＝1.65＜2 （3 分） φNo＋Nl＝0＋59＝59 KN ＜η•γ•f•Al＝0.7×1.65×1.5× 36514＝63260.5N＝63.26KN （5 分） 结论： 梁的局部受压承载力满足要求 （1 分）
