《混凝土与砌体结构设计》课程教学资源（实验指导）稀土车间装配式钢筋混凝土柱单层厂房设计任务书

内蒙古科技大学课程设计任务书 课程名称 混凝土与砌体结构设计 设计题目 稀土车间装配式钢筋混凝土柱单层厂房设计 指导教师 薛刚 时间2013.6.10-2013.6.23 1、设计资料及参数 某稀土车间，采用装配式钢筋混凝土柱双跨等高无天窗厂房。240mm厚单面清水砖墙，钢门窗。 地面：室内混凝土地面，室内外高差150mm。根据设计资料设计该厂房的主要受力构件，绘制施工图。 设计时间为2周.车间建设地点为包头，抗震设防烈度8度，基本风压0.55kNm2,基本雪压0.35kN/m2 1.1结构平面布置 结构剂面示意图见图1。 荷载标准值见表1，每位学生根据指导 表1 序号 ①②③④⑤ 活荷载标准值 (kN/m2) 12151.72 1.3屋面做法 防水层(sbs防水卷材)(0.3张NWm2) 找平层(30厚细石混凝土面抹20厚12水泥砂浆找平)（混凝土25kN/m3,水泥砂浆20kN/m) 保温层（泡沫混凝士）(46kNWm3) 隔气层（马蹄脂涂刷两道）(0.05kN/m2) 结构层（预制钢筋混凝土槽板）(1.4 kN/m2) 屋架：按照标准图集选择，屋架自重参考值：18m(65kN/福)：24m(106kN/福) 天沟板每块2.02kNWm,积水荷载以0.6kNm计。 1.4材料强度等级 ◆柱混凝土强度等级：C25、C30、C35,基础混凝土强度等级C20、C25,基础混凝土强度等 级不高于柱强度等级 令钢筋：柱纵向受力筋用HRB335或HRB4O0级钢筋 5吊车布置 每跨布置两台吊车，按要求选用以下5种布置方案中的一种 (1)每跨布置两台10t吊车 (2)每跨布置两台15t/3t吊车 (3)每跨布置两台20t/5t吊车 (4)两台15t吊车 (5)两台30t/5t吊车 1.地质资料 工程地质及水文条件：厂房位于包头稀土开发区，该区域地势平坦，无滑坡、液化等不良地质现 象。地层由上而下为： 耕土层：厚约05m 粉土：可塑，稍湿，厚约2m,地基承载力标准值=180kNm2:

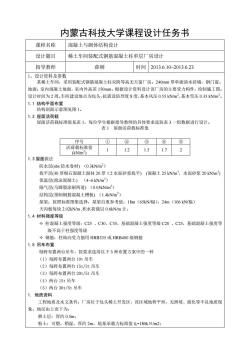

内蒙古科技大学课程设计任务书 课程名称 混凝土与砌体结构设计 设计题目 稀土车间装配式钢筋混凝土柱单层厂房设计 指导教师 薛刚 时间 2013.6.10~2013.6.23 1、设计资料及参数 某稀土车间，采用装配式钢筋混凝土柱双跨等高无天窗厂房。240mm 厚单面清水砖墙，钢门窗。 地面：室内混凝土地面，室内外高差 150mm。根据设计资料设计该厂房的主要受力构件，绘制施工图。 设计时间为 2 周。车间建设地点为包头，抗震设防烈度 8 度，基本风压 0.55 kN/m2，基本雪压 0.35 kN/m2。 1.1 结构平面布置 结构剖面示意图见图 1。 1.2 屋面活荷载 屋面活荷载标准值见表 1，每位学生根据指导教师的具体要求选取表 3 一组数据进行设计。 表 1 屋面活荷载标准值 1.3 屋面做法 防水层(sbs 防水卷材) （0.3kN/m2） 找平层(30 厚细石混凝土面抹 20 厚 1:2 水泥砂浆找平) (混凝土 25 kN/m3，水泥砂浆 20 kN/m3 ) 保温层(泡沫混凝土) （4~6 kN/m3） 隔气层(马蹄脂涂刷两道) （0.05kN/m2） 结构层(预制钢筋混凝土槽板) （1.4kN/m2） 屋架：按照标准图集选择，屋架自重参考值：18m（65kN/榀）；24m（106 kN/榀） 天沟板每块 2.02kN/m ,积水荷载以 0.6kN/m 计。 1.4 材料强度等级  柱混凝土强度等级：C25 、C30、C35，基础混凝土强度等级 C20 、C25，基础混凝土强度等 级不高于柱强度等级  钢筋：柱纵向受力筋用 HRB335 或 HRB400 级钢筋 1.5 吊车布置 每跨布置两台吊车，按要求选用以下 5 种布置方案中的一种 （1）每跨布置两台 10t 吊车 （2）每跨布置两台 15t/3t 吊车 （3）每跨布置两台 20t/5t 吊车 （4）两台 15t 吊车 （5）两台 30t/5t 吊车 1. 地质资料 工程地质及水文条件：厂房位于包头稀土开发区，该区域地势平坦，无滑坡、液化等不良地质现 象。地层由上而下为： 耕土层：厚约 0.5m； 粉土：可塑，稍湿，厚约 2m，地基承载力标准值 fk=180kＮ/m2； 序号 ① ② ③ ④ ⑤ 活荷载标准值 (kN/m2 ) 1 1.2 1.5 1.7 2

中砂：中密，较湿，厚约4m,地基承载力标准值-280kN/m2 卵石：中密，厚约3m,地基承载力标准值f=580kN/m2: 基岩：表层中度风化： 厂房建设地点地下最高水位为-9.0m,且无腐蚀性： 冰冻线深度1.5m: 2设计内容及要求 2.1结构布置 (1)轴网尺寸给定，要求了解确定的原则 (2)掌握层盖系统布置方法 (具体包括：屋面板、屋架、屋盖支撑等，屋架可选用钢屋架或混凝土屋架，屋面板可选用大型 混凝士槽板) (3)掌握吊车梁的布置方法 (4)掌握柱间支撑的布置方法 2.2设计计算内容 选择一榀中排架进行设计 (1)尽面板、屋望洗型 (2)基础梁、吊车梁选型 (2)按剪力分配法计算排架内力并对排架柱（包括牛腿）进行配筋 (2)柱下独立基础设计 2.3设计成果 (1)提交结构计算书一份，要求：步骤清楚、计算正确、书写工整 (2)绘制结构施工图，要求手绘图，内容包括： 女结物平面布置 令柱模板图、配筋图 令基础平面图、配筋图 (3)要求做到施工图深度。图面必须按“制图标准”规定绘制，要求布图匀称、表达正确、线 条清晰、图面整洁。 2.3设计分组 此次课程设计采用每人一愿：设计参数按下表分组。 轴网尺可 活载标准值 5 2 分组 78090 234 20 3、进度安 熟悉课程设计任务书、查阅资料：1天 结构布置、荷载计算：3天 排架内力计算、内力组合：3天

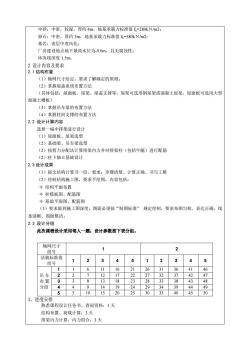

中砂：中密，较湿，厚约 4m，地基承载力标准值 fk=280kＮ/m2； 卵石：中密，厚约 3m，地基承载力标准值 fk=580kＮ/m2； 基岩：表层中度风化； 厂房建设地点地下最高水位为-9.0m，且无腐蚀性； 冰冻线深度 1.5m； 2 设计内容及要求 2.1 结构布置 （1）轴网尺寸给定，要求了解确定的原则。 （2）掌握屋盖系统布置方法 （具体包括：屋面板、屋架、屋盖支撑等，屋架可选用钢屋架或混凝土屋架，屋面板可选用大型 混凝土槽板） （3）掌握吊车梁的布置方法 （4）掌握柱间支撑的布置方法 2.2 设计计算内容 选择一榀中排架进行设计 （1）屋面板、屋架选型 （2）基础梁、吊车梁选型 （2）按剪力分配法计算排架内力并对排架柱（包括牛腿）进行配筋 （2）柱下独立基础设计 2.3 设计成果 （1）提交结构计算书一份，要求：步骤清楚、计算正确、书写工整 （2）绘制结构施工图，要求手绘图，内容包括：  结构平面布置  柱模板图、配筋图  基础平面图、配筋图 （3）要求做到施工图深度。图面必须按“制图标准” 规定绘制，要求布图匀称、表达正确、线 条清晰、图面整洁。 2.3 设计分组 此次课程设计采用每人一题；设计参数按下表分组。 轴网尺寸 组号 1 2 活载标准值 组号 1 2 3 4 5 1 2 3 4 5 吊 车 布 置 分组 1 1 6 11 16 21 26 31 36 41 46 2 2 7 12 17 22 27 32 37 42 47 3 3 8 13 18 23 28 33 38 43 48 4 4 9 14 19 24 29 34 39 44 49 5 5 10 15 20 25 30 35 40 45 50 3、进度安排 熟悉课程设计任务书、查阅资料：1 天 结构布置、荷载计算：3 天 排架内力计算、内力组合：3 天

柱配筋计算：1天 基础设计：1天 熟悉相关构造，绘制施工图：2天 整理设计计算书：1天 4、评分标准 课程设计成绩根据平时考勤、设计成果质量按优、良、中、及格和不及格五级记分评定方法评定。 平时考查主要检查学生的出勤情况、学习态度、是否独立完成设计等几方面。设计成果的检查，若重 检查设计图纸和计算书的完整性和正确性。凡成绩不及格者，必须重修 5、律议参考资料 (1)建筑结构荷载规范GB50009-2012 中国建筑工业出版社 (2)混凝土结构设计规范GB50010-2010中国建筑工业出版社 (3)建筑抗震设计规范GB50011-2011 中国建筑工业出版礼 (4)混凝土结构设计（第2版），梁兴文、史庆轩编.中国建筑工业出版社，2011年12月 (5)混凝土结构上册（混凝土结构与砌体结构设计），东南大学、同济大学、天津大学合编。中 国建筑工业出版社，2006年7月 (6)建筑地基基础设计规范GB50007-2011 中国建筑工业出版社 (7)《全国通用工业厂房结构构件标准图集》 中国建筑标准设计研究院，2000 重要提示！！ (1)此次课程设计采用每人一题： (2)所有同学需在指定教室完成设计：按时提交课程设计成果：设计成果包括：计算草稿、计 算书、图纸。设计任务书与计算书一并装订。 计算书用纸要求：内蒙古科技大学暗格信纸 (3)雷同的设计按不及格评定成绩。 103 0.000

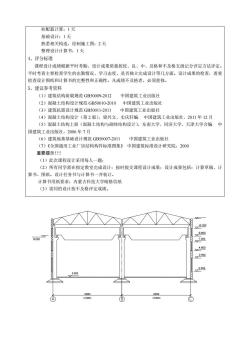

柱配筋计算：1 天 基础设计：1 天 熟悉相关构造，绘制施工图：2 天 整理设计计算书：1 天 4、评分标准 课程设计成绩根据平时考勤、设计成果质量按优、良、中、及格和不及格五级记分评定方法评定。 平时考查主要检查学生的出勤情况、学习态度、是否独立完成设计等几方面。设计成果的检查，着重 检查设计图纸和计算书的完整性和正确性。凡成绩不及格者，必须重修。 5、建议参考资料 （1）建筑结构荷载规范 GB50009-2012 中国建筑工业出版社 （2）混凝土结构设计规范 GB50010-2010 中国建筑工业出版社 （3）建筑抗震设计规范 GB50011-2011 中国建筑工业出版社 （4）混凝土结构设计（第 2 版），梁兴文、史庆轩编. 中国建筑工业出版社，2011 年 12 月 （5）混凝土结构上册（混凝土结构与砌体结构设计），东南大学、同济大学、天津大学合编. 中 国建筑工业出版社，2006 年 7 月 （6）建筑地基基础设计规范 GB50007-2011 中国建筑工业出版社 （7）《全国通用工业厂房结构构件标准图集》 中国建筑标准设计研究院，2000 重要提示！！！ （1）此次课程设计采用每人一题； （2）所有同学需在指定教室完成设计；按时提交课程设计成果；设计成果包括：计算草稿、计 算书、图纸。设计任务书与计算书一并装订。 计算书用纸要求：内蒙古科技大学暗格信纸 （3）雷同的设计按不及格评定成绩
