《混凝土与砌体结构设计》课程教学资源（实验指导）某多层写字楼钢筋混凝土肋梁楼盖设计任务书

内蒙古科技大学课程设计任务书 课程名称 混凝土与砌体结构设计 设计题目 某多层写字楼钢筋混凝土肋梁楼盖设计 指导教师 薛刚 时间 2013.6.3-2012.6.9 设计资料及参数 示意确定梁 寸，计算梁板配筋 1.1结构平面布置 结构平面及轴网布置如图1所示。 ①T 由 L× L× L× Lx ④ 图1柱网平面布置 2.2屋面/楼面活荷载 活荷载标准值见表1，轴网尺寸见表2，每位学生根据指导教师的具体要求选取表3一组数 进行设计 表1屋面活荷载标准 ③④⑤⑥© 活荷载标准值 (kN/mm2) 0.91.51.82.1243.03.43.8 表2 柱网尺寸 宝品 6000 6300 6300 6300 6300 6000 6g00 6600 7200 6600 7200 6000

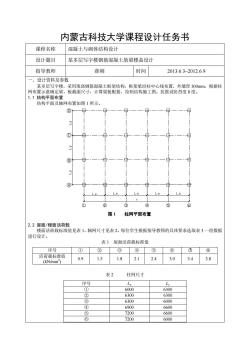

内蒙古科技大学课程设计任务书 课程名称 混凝土与砌体结构设计 设计题目 某多层写字楼钢筋混凝土肋梁楼盖设计 指导教师 薛刚 时间 2013.6.3~2012.6.9 一、设计资料及参数 某多层写字楼，采用现浇钢筋混凝土框架结构，框架梁沿柱中心线布置，外墙厚 300mm，根据柱 网布置示意确定梁、板截面尺寸，计算梁板配筋，绘制结构施工图。抗震设防烈度 8 度。 1.1 结构平面布置 结构平面及轴网布置如图 1 所示。 图 1 柱网平面布置 2.2 屋面/楼面活荷载 楼面活荷载标准值见表 1，轴网尺寸见表 2，每位学生根据指导教师的具体要求选取表 3 一组数据 进行设计。 表 1 屋面活荷载标准值 表 2 柱网尺寸 序号 ① ② ③ ④ ⑤ ⑥ ○7 ○8 活荷载标准值 (kN/mm2 ) 0.9 1.5 1.8 2.1 2.4 3.0 3.4 3.8 序号 Lx Ly ① 6000 6300 ② 6300 6300 ③ 6300 6000 ④ 6900 6600 ⑤ 7200 6600 ⑥ 7200 6000

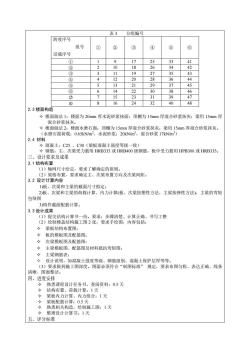

表3 分组编号 跨度序号 组号 ① 活载序号 ① 0 17 1 2 35 1 AA 13 29 6 27 0 6 e 33 31 30 47 8 6 24 40 48 2.3楼面构造 令楼面 法1：楼面为20mm厚水泥砂浆抹面：顶棚为15mm厚混合砂浆抹灰：梁用15mm厚 抹 楼面水磨石面 荷载 梁用15mm厚混合砂浆抹灰 0.65kN/m :20kN/m, 混合砂券 1/kN/m 2.4材料 混凝土：C25、C30(梁板混凝土强度等级一致) 令钢筋：主、次梁受力筋用HRB335或HRB400级钢筋，板中受力筋用HPB300或HRB335: 三、设计要求及成果 3.1结构布置 (1)轴网尺寸给定，要求了解确定的原则。 (2)梁格布置，要求确定主、次梁布置方向及次梁间距。 3.2设计计算内容 )板、次梁和主梁的截面尺寸拟定： 板、次梁和主梁的荷载计算、内力计算（板、次梁按塑性方法，主梁按弹性方法），主梁的弯矩 包络图 )构件截面配筋计算 3.3设计成果 (1)提交结构计算书一份。要求：步骤清楚、计算正确、书写工整 (2)绘制楼盖结构施工图2张，要求手绘图，内容包括： 令梁板结构布置图： 令板的模板图及配筋图： 人 次梁模板图及配筋图 主梁模板图、配筋图及材料抵抗弯矩图 主梁钢筋表： 设计说明，如混凝士强度等级、钢筋级别、混凝士保护层厚等等。 清晰 工家度面对合图家定装图称、表达正确、线条 四、进度安排 设计任务 、查阅资料：0.5天 布 计窗计 组合：1天 熟悉相关构造，绘制施工图：1天 令整理设计计算书：1天 五、评分标准

表 3 分组编号 跨度序号 组号 活载序号 ① ② ③ ④ ⑤ ⑥ ① 1 9 17 25 33 41 ② 2 10 18 26 34 42 ③ 3 11 19 27 35 43 ④ 4 12 20 28 36 44 ⑤ 5 13 21 29 37 45 ⑥ 6 14 22 30 38 46 ○7 7 15 23 31 39 47 ○8 8 16 24 32 40 48 2.3 楼面构造  楼面做法 1：楼面为 20mm 厚水泥砂浆抹面；顶棚为 15mm 厚混合砂浆抹灰；梁用 15mm 厚 混合砂浆抹灰。  楼面做法 2：楼面水磨石面；顶棚为 15mm 厚混合砂浆抹灰；梁用 15mm 厚混合砂浆抹灰。 （水磨石面荷载：0.65kN/m2，水泥砂浆：20kN/m3，混合砂浆 17kN/m3） 2.4 材料  混凝土：C25 、C30（梁板混凝土强度等级一致）  钢筋：主、次梁受力筋用 HRB335 或 HRB400 级钢筋，板中受力筋用 HPB300 或 HRB335； 三、设计要求及成果 3.1 结构布置 （1）轴网尺寸给定，要求了解确定的原则。 （2）梁格布置，要求确定主、次梁布置方向及次梁间距。 3.2 设计计算内容 1)板、次梁和主梁的截面尺寸拟定； 2)板、次梁和主梁的荷载计算、内力计算(板、次梁按塑性方法，主梁按弹性方法)，主梁的弯矩 包络图 3)构件截面配筋计算。 3.3 设计成果 （1）提交结构计算书一份。要求：步骤清楚、计算正确、书写工整 （2）绘制楼盖结构施工图 2 张，要求手绘图，内容包括：  梁板结构布置图；  板的模板图及配筋图；  次梁模板图及配筋图；  主梁模板图、配筋图及材料抵抗弯矩图；  主梁钢筋表；  设计说明，如混凝土强度等级、钢筋级别、混凝土保护层厚等等。 （3）要求做到施工图深度。图面必须符合“制图标准” 规定，要求布图匀称、表达正确、线条 清晰、图面整洁。 四、进度安排  熟悉课程设计任务书、查阅资料：0.5 天  结构布置、荷载计算：1 天  梁板内力计算、内力组合：1 天  梁板配筋计算：0.5 天  熟悉相关构造，绘制施工图：1 天  整理设计计算书：1 天 五、评分标准

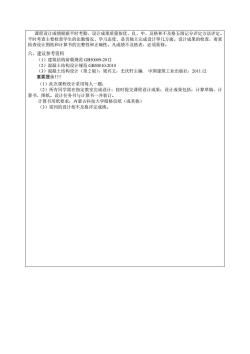

课程设计成绩根据平时考勤、设计成果质量按优、良、中、及格和不及格五级记分评定方法评定。 平时考查主要检查学生的出勤情况、学习态度、是否独立完成设计等几方面。设计成果的检查，着重 检查设计图纸和计算书的完整性和正确性。凡成绩不及格者，必须重修。 六、建议参考资料 (1)建筑结构荷载规范GB50009-2012 (2)混凝土结构设计规范GB50010-2010 (3)混凝土结构设计（第2版），梁兴文，史庆轩主编.中国建筑工业出版社，2011.12 重要提示！！ (1)此次课程设计采用每人一题： (2)所有同学需在指定教室完成设计：按时提交课程设计成果：设计成果包括：计算草稿、计 算书、图纸。设计任务书与计算书一并装订。 计算书用纸要求：内蒙古科技大学暗格信纸（或其他） (3)雷同的设计按不及格评定成绩

课程设计成绩根据平时考勤、设计成果质量按优、良、中、及格和不及格五级记分评定方法评定。 平时考查主要检查学生的出勤情况、学习态度、是否独立完成设计等几方面。设计成果的检查，着重 检查设计图纸和计算书的完整性和正确性。凡成绩不及格者，必须重修。 六、建议参考资料 （1）建筑结构荷载规范 GB50009-2012 （2）混凝土结构设计规范 GB50010-2010 （3）混凝土结构设计（第 2 版），梁兴文，史庆轩主编. 中国建筑工业出版社，2011.12 重要提示！！！ （1）此次课程设计采用每人一题； （2）所有同学需在指定教室完成设计；按时提交课程设计成果；设计成果包括：计算草稿、计 算书、图纸。设计任务书与计算书一并装订。 计算书用纸要求：内蒙古科技大学暗格信纸（或其他） （3）雷同的设计按不及格评定成绩
