北京邮电大学：《大学物理实验》课程实验讲义（物理电子学）混沌电路及其在加密通信中的应用_LabVIEW与混沌通信数据表格

北京邮电大学物理实脸要求及原始戴据表格 实脸LabVIEW与混沌通信 姓名 班级 教师 实验时间 实验组号 一、预习要点 1.预习教程实验“用非线性电路研究混沌现象”和“混沌电路及其在加密通 信中的应用”： 2.熟悉LabVIEW软件的编程。 二、实验内容及注意事项 注意：在E盘新建一个Ord文档，将实验中的截屏图保存在一起，并适当裁减和调整大小。 要求每张图片的宽度不超过T©m,每行能放下两张图片，并给每张图片命名。 1.测量非线性电阻的伏安特性。 拔下混沌通信实验仪上的所有插件，在仪器右上角插上跳线J1、J2,在混沌单元1中 插上非线性电阻N1和W1,并将W1逆时针旋转到头。打开仪器左后方的总开关，接通仪器 右上方的电压表、电流表电源。调节1，逐渐增大电压，记录电压和电流的大小。2V以下 及11.5V以上每0.2V记录一个数据，其它电压每隔0.5V记录一个数据。 注意：1调到最大后，改用O继续测量。 U (V) I(mA) U(V) I(mA) U(V) (mA) U(V) I(mA) 2.研究Chua电路的倍周期分岔过程. 保存不动点、周期1、周期2、周期4、周期3、单吸引子和双吸引子状态的时序图和相 图。 3.混沌同步与键控。 对比保存同步和不同步时各单元的情况总揽图、相图和时序图，以及TST1上的时序图。 4.混沌加密通信实验。 保存输入信号为50、0.1V的正弦波时系统接收到的最好的解调信号和不同步时 (按下键控单元上的蓝色按键)的解调信号的对比图： 保存输入信号为50z、5V的正弦波时系统接收到的最好的解调信号和不同步时的解

北京邮电大学物理实验要求及原始数据表格 实验 LabVIEW与混沌通信 姓名 班级 教师 实验时间 实验组号 一、 预习要点 1．预习教程实验“用非线性电路研究混沌现象”和“混沌电路及其在加密通 信中的应用”； 2．熟悉 LabVIEW 软件的编程。 二、 实验内容及注意事项 注意：在 E 盘新建一个 word 文档，将实验中的截屏图保存在一起,并适当裁减和调整大小。 要求每张图片的宽度不超过 7cm，每行能放下两张图片，并给每张图片命名。 1． 测量非线性电阻的伏安特性。 拔下混沌通信实验仪上的所有插件，在仪器右上角插上跳线 J1、J2，在混沌单元 1 中 插上非线性电阻 NR1 和 W1，并将 W1 逆时针旋转到头。打开仪器左后方的总开关，接通仪器 右上方的电压表、电流表电源。调节 W1，逐渐增大电压，记录电压和电流的大小。2V 以下 及 11.5V 以上每 0.2V 记录一个数据，其它电压每隔 0.5V 记录一个数据。 注意：W1 调到最大后，改用 W0 继续测量。 U（V） I（mA） U（V） I（mA） U（V） I（mA） U（V） I（mA） 2． 研究 Chua 电路的倍周期分岔过程。 保存不动点、周期 1、周期 2、周期 4、周期 3、单吸引子和双吸引子状态的时序图和相 图。 3． 混沌同步与键控。 对比保存同步和不同步时各单元的情况总揽图、相图和时序图，以及 TEST1 上的时序图。 4． 混沌加密通信实验。 保存输入信号为 50Hz、0.1V 的正弦波时系统接收到的最好的解调信号和不同步时 （按下键控单元上的蓝色按键）的解调信号的对比图； 保存输入信号为 50Hz、5V 的正弦波时系统接收到的最好的解调信号和不同步时的解 1

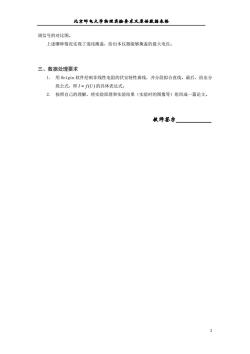

北京邮电大拳物理尖脸要求及原始戴据表格 调信号的对比图。 上述哪种情况实现了混沌掩盖，给出本仪器能够掩盖的最大电压。 三、数据处理要求 1.用Origin软件绘制非线性电阻的伏安特性曲线，并分段拟合直线。最后，给出分 段公式，即1=fU)的具体表达式。 2。按照自己的理解，将实验原理和实验结果（实验时的图像等）组织成一篇论文。 教师签宇」

北京邮电大学物理实验要求及原始数据表格 调信号的对比图。 上述哪种情况实现了混沌掩盖，给出本仪器能够掩盖的最大电压。 三、数据处理要求 1. 用 Origin 软件绘制非线性电阻的伏安特性曲线，并分段拟合直线。最后，给出分 段公式，即  UfI )( 的具体表达式。 2. 按照自己的理解，将实验原理和实验结果（实验时的图像等）组织成一篇论文。 教师签字____________ 2
