北京邮电太学瑰学晚 实脸4.18.2液晶的电光特性及应用 姓名 班级 教师 实验时间 实验组号 一、预习要点 1.液晶光开关电光特性： 2.液晶的响应时间： 3.液晶的视角特性： 4.液晶显示器显示原理。 二、实验注意事项 1.透射光强的测量在实验过程中直接记录光强的大小，数据处理时再作归一化处理。 三、实验内容及要求 1.液晶光开关电光特性测量 1)测量液晶光开关的电光特性曲线（可多次测量取平均），并根据曲线得出阈值电压 和关断电压： 2)测量响应时间（可用数字示波器的测量功能自动测量）。用数字存储示波器在液晶 静态闪烁状态下观察光开关时间响应特性曲线，可以根据此曲线得到液晶的上升时间 △t1和下降时间△t2。估计该液晶能够响应的最高频率。 2.液晶光开关水平视角特性和垂直视角特性的测量。 选择供电电压为0V和1.4V条件。作液晶的水平视角特性曲线（在一个坐标下作两条 曲线)和垂直视角特性曲线（在一个坐标下作两条曲线）并分析。 2.学习液晶显示器常白和常黑显示原理，并完成两幅显示作品，并记录。 教师签宇：

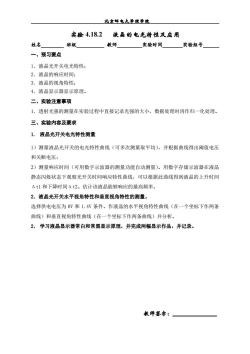

北京邮电大学理学院 实验 4.18.2 液晶的电光特性及应用 姓名 班级 教师 实验时间 实验组号 一、预习要点 1．液晶光开关电光特性； 2．液晶的响应时间； 3．液晶的视角特性； 4．液晶显示器显示原理。 二、实验注意事项 1．透射光强的测量在实验过程中直接记录光强的大小，数据处理时再作归一化处理。 三、实验内容及要求 1. 液晶光开关电光特性测量 1）测量液晶光开关的电光特性曲线（可多次测量取平均），并根据曲线得出阈值电压 和关断电压； 2）测量响应时间（可用数字示波器的测量功能自动测量）。用数字存储示波器在液晶 静态闪烁状态下观察光开关时间响应特性曲线，可以根据此曲线得到液晶的上升时间 Δt1 和下降时间Δt2。估计该液晶能够响应的最高频率。 2．液晶光开关水平视角特性和垂直视角特性的测量。 选择供电电压为 0V 和 1.4V 条件。作液晶的水平视角特性曲线（在一个坐标下作两条 曲线）和垂直视角特性曲线（在一个坐标下作两条曲线）并分析。 2． 学习液晶显示器常白和常黑显示原理，并完成两幅显示作品，并记录。 教师签字：
