北京邮电大学：《大学物理实验》课程实验讲义（物理电子学）声光效应实验数据表格

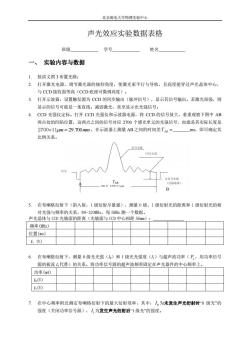

北京邮电大学物理实验中心 声光效应实验数据表格 班级。 学号 姓名 一、 实验内容与数据 1.按讲义图3布置光路： 2.打开激光电源，调节激光器的倾仰角度，使激光束平行与导轨，且高度能穿过声光晶体中心， 与CCD接收面等高(CCD底座可微调高度)。 3.打开示波器，设置触发源为CCD的同步输出（脉冲信号），显示其信号输出。若激光很强，则 显示的信号可能是一条直线。减弱激光，直至显示出光强信号： 4.CCD光强仪定标。打开CCD光强仪和示波器电源，将CCD的信号放大，若重观察下图中AB 两点处的凹陷位置，这两点之间的信号对应2700个感光单元的光强信号，也就是其实际长度是 2700x11m=29.700mmm,在示波器上测量AB之间的时间差T4B= ms,即可确定其 比例关系。 信号光 B 5.在布喇格衍射下（斜入射，1级衍射尽量强），测量0级、1级衍射光的距离和1级衍射光的相 对光强与频率的关系，80-120z,每5M测 个数据 声光晶体与CCD光敏面的距离（光敏面与CCD中心相距56mm）： 频率(Hz) 位置(s) 6.在布喇格衍射下，测量0级光光强()和1级光光强度（山）与超声波功率(P,用功率信号 源的板流1，代替)的关系。将功率信号源的超声波频率固定在声光器件的中心频率上。 功率() (V) (V) 7.在中心频率附近测定布喇格衍射下的最大衍射效率，其中，1。为未发生声光衍射时0级光”的 强度（关闭功率信号源），1为发生声光新射后“1级光“的强度

北京邮电大学物理实验中心 声光效应实验数据表格 班级 学号 姓名 1 一、 实验内容与数据 1. 按讲义图 3 布置光路； 2. 打开激光电源，调节激光器的倾仰角度，使激光束平行与导轨，且高度能穿过声光晶体中心， 与 CCD 接收面等高（CCD 底座可微调高度）。 3. 打开示波器，设置触发源为 CCD 的同步输出（脉冲信号），显示其信号输出。若激光很强，则 显示的信号可能是一条直线。减弱激光，直至显示出光强信号； 4. CCD 光强仪定标。打开 CCD 光强仪和示波器电源，将 CCD 的信号放大，着重观察下图中 AB 两点处的凹陷位置，这两点之间的信号对应 2700 个感光单元的光强信号，也就是其实际长度是 270011m  29.700mm ，在示波器上测量 AB 之间的时间差 TAB  ms，即可确定其 比例关系。 5. 在布喇格衍射下（斜入射，1 级衍射尽量强），测量 0 级、1 级衍射光的距离和 1 级衍射光的相 对光强与频率的关系，80-120MHz，每 5MHz 测一个数据。 声光晶体与 CCD 光敏面的距离（光敏面与 CCD 中心相距 56mm）： 1 频率(MHz) 位置(ms) I1 (V) 6. 在布喇格衍射下，测量 0 级光光强（I0）和 1 级光光强度（I1）与超声波功率（ P s ，用功率信号 源的板流 Is代替）的关系。将功率信号源的超声波频率固定在声光器件的中心频率上。 功率(mA) I0(V) I1(V) 7. 在中心频率附近测定布喇格衍射下的最大衍射效率，其中， 0 I 为未发生声光衍射时“0 级光”的 强度（关闭功率信号源）， 1 I 为发生声光衍射后“1 级光”的强度。 A TAB B

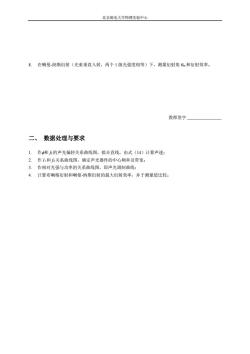

北京邮电大学物理实验中心 8.在喇曼-纳斯衍射（光束垂直入射，两个1级光强度相等）下，测量衍射角0和衍射效率。 教师签字 二、数据处理与要求 1.作和的声光偏转关系曲线图，拟合直线，由式(14)计算声速： 2.作和关系曲线图，确定声光器件的中心频率及带宽： 3.作相对光强与功率的关系曲线图，即声光调制曲线： 4.计算布喇格衍射和喇曼-纳斯衍射的最大衍射效率，并于测量值比较

北京邮电大学物理实验中心 8. 在喇曼-纳斯衍射（光束垂直入射，两个 1 级光强度相等）下，测量衍射角 θm和衍射效率。 教师签字 二、 数据处理与要求 1. 作和 fS的声光偏转关系曲线图，拟合直线，由式（14）计算声速； 2. 作 I1和 fS关系曲线图，确定声光器件的中心频率及带宽； 3. 作相对光强与功率的关系曲线图，即声光调制曲线； 4. 计算布喇格衍射和喇曼-纳斯衍射的最大衍射效率，并于测量值比较
