《机械制造基础》课程教学资源（试卷习题）机械加工习题（试题）

习题《机械加工》部分第一章切削加工基础知识一、单选题1、通过切削刃选定点的基面是：（）①垂直于假定主运动方向的平面；②与切削速度相平行的平面：③与过渡表面相切的表面。2、影响切削层公称厚度的主要因素是：（）①切削速度和进给量：②背吃刀量（切削深度）和主偏角：③进给量和主偏角。3、在基面内测量的角度有：（）①前角和后角；②主偏角和副偏角：③刃倾角④背前角和背后角。4、确定刀具标注角度的参考系选用的三个主要基准平面是：（）①切削表面、已加工表面和待加工表面：②前刀面、主后刀面和副后刀面：③基面、切削平面和正交平面主剖面)。5、车削加工中切削层公称宽度是指：（）①待加工表面与已加工表面之间的距离：②作用于主切削刃截形上两个极限点间的距离（主切削刃参与切削部分的长度）：③车刀车去的工件表面的轴向尺寸的长度。6、未受约束的（空间中的）物体，具有的自由度数是：（）01:@2:@3:@4:@5:@6.7、刀具的主偏角是：（）①主切削刃与工件回转轴线间的夹角，在基面中测量：②切削平面与假定工作平面间的夹角，在基面中测量（主切削刃在基面上的投影与进给方向的夹角）：③主切削刃与刀杆中轴线间的夹角，在基面中测量。8、测量时所采用的基准是：（）①设计基准：②定位基准：③测量基准：④装配基准；③工序基准。9、车外圆时．能使切屑流向工件待加工表面的几何要素是：（）①刃倾角大于0°；②刃倾角小于0°：③前角大于0°；④前角小于0°。10、下列刀具材料中，综合性能最好，适宜制造形状复杂的刀具的材料是：（）①碳素工具钢：②合金工具钢：③高速钢：④硬质合金。11、加工中用作定位的基准是：（）①设计基准：②定位基准：③测量基准：④装配基准：5工序基准。12、磨削一般采用低浓度的乳化液，这主要是因为：（）①润滑作用强；②冷却、清洗作用强；③防锈作用好：④成本低。1

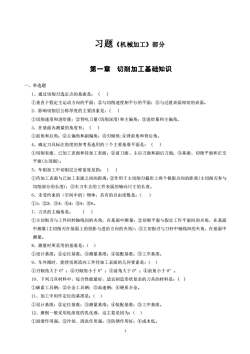

1 习题《机械加工》部分 第一章 切削加工基础知识 一、单选题 1、通过切削刃选定点的基面是： ( ) ①垂直于假定主运动方向的平面；②与切削速度相平行的平面；③与过渡表面相切的表面。 2、影响切削层公称厚度的主要因素是：( ) ①切削速度和进给量；②背吃刀量(切削深度)和主偏角；③进给量和主偏角。 3、在基面内测量的角度有： ( ) ①前角和后角；②主偏角和副偏角；③刃倾角;④背前角和背后角。 4、确定刀具标注角度的参考系选用的三个主要基准平面是： ( ) ①切削表面、已加工表面和待加工表面；②前刀面、主后刀面和副后刀面；③基面、切削平面和正交 平面(主剖面)。 5、车削加工中切削层公称宽度是指： ( ) ①待加工表面与已加工表面之间的距离：②作用于主切削刃截形上两个极限点间的距离(主切削刃参与 切削部分的长度)；③车刀车去的工件表面的轴向尺寸的长度。 6、未受约束的（空间中的）物体，具有的自由度数是：（ ） ①1；②2；③3；④4；⑤5；⑥6。 7、刀具的主偏角是： ( ) ①主切削刃与工件回转轴线间的夹角，在基面中测量；②切削平面与假定工作平面间的夹角，在基面 中测量(主切削刃在基面上的投影与进给方向的夹角)；③主切削刃与刀杆中轴线间的夹角，在基面中 测量。 8、测量时所采用的基准是：（ ） ①设计基准；②定位基准；③测量基准；④装配基准；⑤工序基准。 9、车外圆时．能使切屑流向工件待加工表面的几何要素是；（ ） ①刃倾角大于 0°；②刃倾角小于 0°；③前角大于 0°；④前角小于 0°。 10、下列刀具材料中，综合性能最好，适宜制造形状复杂的刀具的材料是：( ) ①碳素工具钢；②合金工具钢；③高速钢；④硬质合金。 11、加工中用作定位的基准是：（ ） ①设计基准；②定位基准；③测量基准；④装配基准；⑤工序基准。 12、磨削一般采用低浓度的乳化液，这主要是因为：（ ） ①润滑作用强；②冷却、清洗作用强；③防锈作用好；④成本低

13、工件定位时，绝对不能采用：（）①完全定位：②不完全定位：③过定位：④欠定位。14、在工序图上用来确定该工序加工表面加工后的尺寸、形状、位置的基准是：（）①设计基准：②定位基准：③测量基准：④装配基准；③工序基准。15、车刀的角度中，背前角和背后角是在哪个参考平面上测量的：（）①基面；②正交平面；③切削平面：④背平面：③假定工作平面。16、车刀的角度中，刃倾角是在哪个参考平面上测量的：（）①基面：②正交平面：③切削平面：④背平面；③假定工作平面。17、车刀的角度中，副偏角是在哪个参考平面上测量的：（）①基面：②正交平面：③切削平面：背平面：假定工作平面。18、钻削时下面哪个途径传散最多的热量：(①切屑：②刀具：③工件：④周围介质。19、磨削时下面哪个途径传散最多的热量：()①切屑：②刀具：③工件：④周围介质。20、下面哪一类夹具适用于定型产品的成批大量生产：()①通用夹具：②专用夹具：③组合夹具：④通用可调具和成组具。二、多选题1、车削加工中的切削用量包括：（）①主轴每分钟转数，②切削层公称宽度：③背吃刀量（切削深度）④进给量；③切削层公称厚度：③切削速度。）2、对刀具前角的作用和大小，正确的说法有：（①控制切屑流动方向：②使刀刃锋利，减少切屑变形：③影响刀尖强度及散热情况：④影响各切削分力的分配比例：③减小切屑变形，降低切削力：③受刀刃强度的制约，其数值不能过大。3、车削加工中，切削层参数包括：（）①切削层公称厚度：②切削层公称深度：③切削余量：④切削层公称宽度：③切削层公称横截面积：③切削层局部厚度。4、确定刀具标注角度的参考系的三个主要基准平面是：（）①前刀面：②水平面：③切削平面：④基面：5主后刀面：③正交平面（主剖面）。）5、车削加工中、减小残留面积的高度，减小表面粗糙度值，可使用的正确方法有：（①加大前角：②减小主偏角③提高切削速度：④减小背吃刀量（切削深度）：③减小副偏角：③减小进给量。6、与工作角度相比，讨论刀具标注角度的前提条件是：（）①标注角度与所选参考系无关：②必须以度为度量单位；③刀尖与工件回转轴线等高：④只对外圆车刀有效：③刀杆安装轴线与工件回转轴线垂直：③不考虑送给运动的影响。)7、工艺基准（制造基准)分为下列哪几类：（①设计基准；②定位基准：③测量基准：④装配基准：③辅助基准。2

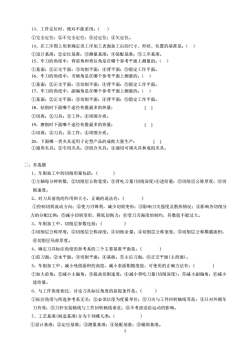

2 13、工件定位时，绝对不能采用：（ ） ①完全定位；②不完全定位；③过定位；④欠定位。 14、在工序图上用来确定该工序加工表面加工后的尺寸、形状、位置的基准是：（ ） ①设计基准；②定位基准；③测量基准；④装配基准；⑤工序基准。 15、车刀的角度中，背前角和背后角是在哪个参考平面上测量的：（ ） ①基面；②正交平面；③切削平面；④背平面；⑤假定工作平面。 16、车刀的角度中，刃倾角是在哪个参考平面上测量的：（ ） ①基面；②正交平面；③切削平面；④背平面；⑤假定工作平面。 17、车刀的角度中，副偏角是在哪个参考平面上测量的：（ ） ①基面；②正交平面；③切削平面；④背平面；⑤假定工作平面。 18、钻削时下面哪个途径传散最多的热量： { } ①切屑；②刀具；③工件；④周围介质。 19、磨削时下面哪个途径传散最多的热量： { } ①切屑；②刀具；③工件；④周围介质。 20、下面哪一类夹具适用于定型产品的成批大量生产： { } ①通用夹具；②专用夹具；③组合夹具；④通用可调夹具和成组夹具。 二、多选题 1、车削加工中的切削用量包括：( ) ①主轴每分钟转数，②切削层公称宽度；③背吃刀量(切削深度)④进给量；⑤切削层公称厚度；⑥切 削速度。 2、对刀具前角的作用和大小，正确的说法有：( ) ①控制切屑流动方向；②使刀刃锋利，减少切屑变形；③影响刀尖强度及散热情况；④影响各切削分 力的分配比例；⑤减小切屑变形，降低切削力；⑥受刀刃强度的制约，其数值不能过大。 3、车削加工中，切削层参数包括：( ) ①切削层公称厚度；②切削层公称深度；③切削余量；④切削层公称宽度；⑤切削层公称横截面积； ⑥切削层局部厚度。 4、确定刀具标注角度的参考系的三个主要基准平面是：( ) ①前刀面；②水平面；③切削平面；④基面；⑤主后刀面；⑥正交平面(主剖面)。 5、车削加工中、减小残留面积的高度，减小表面粗糙度值，可使用的正确方法有：( ) ①加大前角；②减小主偏角；③提高切削速度；④减小背吃刀量(切削深度)；⑤减小副偏角；⑥减小 进给量。 6、与工作角度相比，讨论刀具标注角度的前提条件是：( ) ①标注角度与所选参考系无关；②必须以度为度量单位；③刀尖与工件回转轴线等高；④只对外圆车 刀有效；⑤刀杆安装轴线与工件回转轴线垂直；⑥不考虑送给运动的影响。 7、工艺基准(制造基准)分为下列哪几类：（ ） ①设计基准；②定位基准；③测量基准；④装配基准；⑤辅助基准

）8、切削热的主要来源，由大到小依次为：（电动机发热：②切屑塑性变形：③主轴箱发热；④切屑与前刀面的摩擦：③刀尖的磨损。)9、下面哪些是超硬刀具材料：（①陶瓷；②硬质合金：③立方氮化硼（CBN)：④人造聚晶金刚石（PCD）：③高速钢。)10、夹具基本组成部分是：（①定位元件：②夹紧装置：③对刀导引元件或装置；④连接元件：③夹具体。)11、材料切削加工性是一个综合指标，选择下面评价材料切削加工性好的指标：（①刀具耐用度较高：②许用切削速度较高：③加工表面质量易于保证：④断屑问题易于解决，③切削力大。12、塑性金属的切削过程是一个挤压变形切离过程，经历的具体过程是：)(①弹性变形：②塑性变形：③弯曲变形：④剪切滑移；③切离。)13、如下表面成形方法中属于包络法的是：（①外圆车刀车外圆面：②刨斜面：③铣平面：④成形车刀车球面：③插齿。)14、切削加工中常用的切削液可分为哪三大类：（①水溶液：②乳化液：③乳化油；④切削油。)15、工人在机床上加工一个零件所用时间包括哪些：（①作业时间：②基本工艺时间；③辅助时间：④服务时间：③自然需要时间。三、思考题1、切削加工和机械加工各指什么，二者有什么关系？2、切削加工具有什么特点？3、切削加工的发展方向体现在哪四个方面？4、零件表面一般有哪三种基本表面？5、什么是发生线，按表面形成过程的特点，切削加工方法可分为哪两类？6、切削加工的两个基本运动单元是什么？7、试述切削用量三要素的定义及作用？8、用车刀加工外圆表面，加工前工件直径为Φ52，主轴转速n=200r/min，试计算vc。9、用直径为20的麻花钻加工孔，计算a。10、刀具材料必须具备哪几种性能？11、常用刀具材料有哪几种？12、高速钢与硬质合金比，谁的允许切削速度高一些？13、请指出W6Mo5Cr4V2、P50、K30三种刀具材料各属手哪类刀具材料？14、硬质合金分哪三个主要类别？适宜加工什么金属？15、金刚石刀具适用切削的材料是什么，适合于切削钢吗？16、刀具标注角度参考系是由哪些参考平面构成的？17、前角、主偏角、刃倾角是在哪个参考平面度量的，如何定义？3

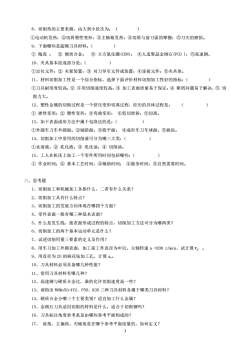

3 8、切削热的主要来源，由大到小依次为： ( ) ①电动机发热；②切屑塑性变形；③主轴箱发热；④切屑与前刀面的摩擦；⑤刀尖的磨损。 9、下面哪些是超硬刀具材料：（ ） ① 陶瓷 ； ② 硬质合金； ③ 立方氮化硼(CBN)； ④人造聚晶金刚石(PCD )；⑤高速钢。 10、夹具基本组成部分是：（ ） ①定位元件；② 夹紧装置；③ 对刀导引元件或装置；④连接元件；⑤夹具体。 11、材料切削加工性是一个综合指标，选择下面评价材料切削加工性好的指标：（ ） ①刀具耐用度较高；② 许用切削速度较高；③ 加工表面质量易于保证；④ 断屑问题易于解决，⑤ 切 削力大。 12、塑性金属的切削过程是一个挤压变形切离过程，经历的具体过程是： （ ） ① 弹性变形；② 塑性变形；③弯曲变形； ④剪切滑移；⑤切离。 13、如下表面成形方法中属于包络法的是：（ ） ①外圆车刀车外圆面；②刨斜面；③铣平面； ④成形车刀车球面；⑤插齿。 14、切削加工中常用的切削液可分为哪三大类：（ ） ①水溶液；② 乳化液；③ 乳化油；④ 切削油。 15、工人在机床上加工一个零件所用时间包括哪些：（ ） ① 作业时间；② 基本工艺时间；③辅助时间； ④服务时间；⑤自然需要时间。 三、思考题 1、切削加工和机械加工各指什么，二者有什么关系？ 2、切削加工具有什么特点？ 3、切削加工的发展方向体现在哪四个方面？ 4、零件表面一般有哪三种基本表面？ 5、什么是发生线，按表面形成过程的特点，切削加工方法可分为哪两类？ 6、切削加工的两个基本运动单元是什么？ 7、试述切削用量三要素的定义及作用？ 8、用车刀加工外圆表面，加工前工件直径为Φ52，主轴转速 n =200 r/min，试计算 C v 。 9、用直径为 20 的麻花钻加工孔，计算 ap。 10、刀具材料必须具备哪几种性能？ 11、常用刀具材料有哪几种？ 12、高速钢与硬质合金比，谁的允许切削速度高一些？ 13、请指出 W6Mo5Cr4V2、P50、K30 三种刀具材料各属于哪类刀具材料？ 14、硬质合金分哪三个主要类别？适宜加工什么金属？ 15、金刚石刀具适用切削的材料是什么，适合于切削钢吗？ 16、刀具标注角度参考系是由哪些参考平面构成的？ 17、 前角、主偏角、刃倾角是在哪个参考平面度量的，如何定义？

18、已知外圆车刀的标注角度为：K，=45°x，=15°。=12α。=12°，=25°，试画图表示之并标注测量平面（剖面)符号，说明各角度的名称。19、已知外切断刀的标注角度为：。=12°α。=12°,k，=90°,k，=10°试画图表示之并标注测量平面（剖面）符号。20、积屑瘤是怎样形成的？对切削加工有什么利擎影响？21、总切削力有哪几个分力？总切削力的来源是什么？有三个几何分力：1)切削力Fc：2)进给力Ff：3)背向力Fp。总切削力来源于三个变形区。22、降低切削温度的措施用那些？23、磨削过程的特点有哪几个？25、切削液的作用是什么？26、水溶液、乳化液、切削油各有什么特点？27、如何选择切削液？28、什么是定位与夹紧？29、夹具分为哪几类？夹具一般由几部分组成？30、基准据功能分为几种，各是什么？过定位与欠定位各有何优缺点？31、32、机床的辅助运动是什么，举例说明。33、试说出下面两种车刀的刀体（刀头）所标序号各代表哪一组成部分。已加上表面待加工表面已加工表面待加袁面1过渡衣面过浪表山1123C345434、有一轴套件，如题图34，内孔已经加工好，再套入图示的心轴并用螺母压紧后加工外圆，试分析这种定位方法限制了哪些自由度，属于哪种定位方式？35、根据题图35所示零件，指出I、ⅡI、IⅢI面的设计基准；选择加工I、II、IⅢI面的定位基准。4

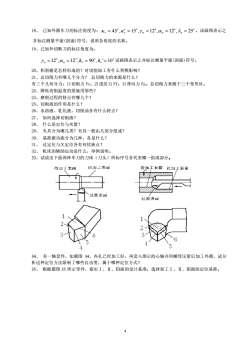

4 18、 已知外圆车刀的标注角度为：       r = 45 , r  = 15 , o = 12 , o = 12 ,s = 25 ，试画图表示之 并标注测量平面(剖面)符号，说明各角度的名称。 19、已知外切断刀的标注角度为：      o = 12 , o = 12 , kr = 90 , kr ' = 10 试画图表示之并标注测量平面(剖面)符号。 20、积屑瘤是怎样形成的？对切削加工有什么利弊影响？ 21、总切削力有哪几个分力？ 总切削力的来源是什么？ 有三个几何分力：1)切削力 Fc；2)进给力 Ff；3)背向力 Fp。总切削力来源于三个变形区。 22、降低切削温度的措施用那些？ 23、磨削过程的特点有哪几个？ 25、切削液的作用是什么？ 26、水溶液、乳化液、切削油各有什么特点？ 27、 如何选择切削液？ 28、 什么是定位与夹紧？ 29、 夹具分为哪几类？夹具一般由几部分组成？ 30、 基准据功能分为几种，各是什么？ 31、 过定位与欠定位各有何忧缺点？ 32、 机床的辅助运动是什么，举例说明。 33、试说出下面两种车刀的刀体（刀头）所标序号各代表哪一组成部分。 34、 有一轴套件，如题图 34，内孔已经加工好，再套入图示的心轴并用螺母压紧后加工外圆，试分 析这种定位方法限制了哪些自由度，属于哪种定位方式？ 35、 根据题图 35 所示零件，指出Ⅰ、Ⅱ、Ⅲ面的设计基准；选择加工Ⅰ、Ⅱ、Ⅲ面的定位基准

题图34题图3536、在插齿机上加工齿轮应具备哪些运动？主运动和进给运动各是什么？37、题图37所示零件，用两个V型铁支承一刚性周，以便在轴的左端铣一键槽，问轴的定位基准是什么？题图37第二章常用加工方法综述及加工方案选择、单选题1、麻花钻切削部分的切削刃共有：（）①6个：②5个：③4个：①3个。2、插齿的分齿运动存在于：（）①插齿的开始阶段：②插齿的结束阶段；③插齿的全过程。3、插齿的径向进给运动存在于：（）①插齿的开始阶段；②插齿的结束阶段，③插齿的全过程。4、调质一般安排在：（）毛坏制造之后：②粗加工之后：③半精加工之后：④精加工之后。5、退火一般安排在：（）①毛坏制造之后：②租加工之后：③半精加工之后；④精加工之后。6、淬火一般安排在：（）5

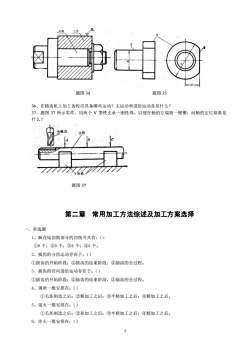

5 题图 34 题图 35 36、在插齿机上加工齿轮应具备哪些运动？主运动和进给运动各是什么？ 37、题图 37 所示零件，用两个 V 型铁支承一刚性周，以便在轴的左端铣一键槽，问轴的定位基准是 什么？ 题图 37 第二章 常用加工方法综述及加工方案选择 一、单选题 1、麻花钻切削部分的切削刃共有：（） ①6 个；②5 个；③4 个；④3 个。 2、插齿的分齿运动存在于：（） ①插齿的开始阶段；②插齿的结束阶段；③插齿的全过程。 3、插齿的径向进给运动存在于：（） ①插齿的开始阶段；②插齿的结束阶段，③插齿的全过程。 4、调质一般安排在：（） ①毛坯制造之后；②粗加工之后；③半精加工之后；④精加工之后。 5、退火一般安排在：（） ①毛坯制造之后；②租加工之后；③半精加工之后；④精加工之后。 6、淬火一般安排在：（）

①毛坏制造之后：②粗加工之后：③磨削之前：④磨削之后。7、在加工内齿轮和小间距的多联齿轮时，可以用：（）④拉齿方法。①插齿的方法：②滚齿的方法：③铣齿的方法：8、最常用的齿轮齿形轮廓曲线是：（）①圆弧线：②接线：③正弦线：④渐开线：(9、在插齿轮时，齿面粗糙度Ra值主要取决于：①径向进给量；②圆周进给量：③分齿运动速比的大小；主运动速度的大小。10、用搓丝板搓制普通螺纹时，上、下搓板的螺纹槽应错开：（）①2个螺距；②1.5个螺距，②1个螺距：④0.5个螺距。二、多选题1、回转成形面可选用的加工方法有：（）①车削：②铣削：③拉削：④磨削：③抛光。2、外直线型成形面可选用的加工方法有：（）①车削：②铣削：③刨削，④磨削：③抛光：③拉削。3、可以加工外圆表面的机床有：（）①车床；②钻床：③立铣床④刨床：③磨床。(0)4、下面关于拉削加工说法正确的是：①适用于平面加工：②适用于通孔的加工：③适用于盲孔的加工：④适用于成批大量生产。5、锡钻可用来加工的表面有：（）①沉头孔：②锥孔：③细长孔：④端面凸台：③大平面。6、车螺纹是加工螺纹常用方法之一。这种方法多用于：①单件生产：②小批生产；③大批生产。7、在立式铣床上用盘状铣刀铣螺纹时，需采用的铣床附件有，0①平口钳：②分度头：③立铣头：④万能铣头：③圆形工作台。8、螺纹基本要素有：（）①螺纹牙型；②中径；③螺距；线数：③旋向；③导程。()9、麻花钻的结构和钻孔的切削条件存在的问题是：①刚性差；②切削条件差；③轴向力大：④导向性差：③径向力大。10、滚齿可加工：()①直齿圆柱齿轮：②直齿圆锥齿轮；③螺旋齿圆柱齿轮；④螺旋齿圆锥齿轮；蜗轮。0)11、插齿需要的运动有：①主运动：②分齿运动：③圆周进给运动：④径向进给运动：③让刀运动。三、问答题6

6 ①毛坯制造之后；②粗加工之后；③磨削之前；④磨削之后。 7、在加工内齿轮和小间距的多联齿轮时，可以用：（） ①插齿的方法 ；②滚齿的方法； ③铣齿的方法 ； ④拉齿方法。 8、最常用的齿轮齿形轮廓曲线是：（） ①圆弧线；②接线；③正弦线；④渐开线。 9、在插齿轮时，齿面粗糙度Ｒａ值主要取决于： () ①径向进给量；②圆周进给量 ；③分齿运动速比的大小；④主运动速度的大小。 10、用搓丝板搓制普通螺纹时，上、下搓板的螺纹槽应错开：（） ①2个螺距；②1.5个螺距，②1个螺距；④0.5个螺距。 二、多选题 1、回转成形面可选用的加工方法有：（） ①车削；②铣削；③拉削；④磨削；⑤抛光。 2、外直线型成形面可选用的加工方法有：（） ①车削；②铣削；③刨削，④磨削；⑤抛光；⑥拉削。 3、可以加工外圆表面的机床有：（） ①车床；②钻床；③立铣床；④刨床；⑤磨床。 4、下面关于拉削加工说法正确的是： （） ①适用于平面加工；②适用于通孔的加工；③适用于盲孔的加工；④适用于成批大量生产。 5、锪钻可用来加工的表面有：（） ①沉头孔；②锥孔；③细长孔；④端面凸台；⑤大平面。 6、车螺纹是加工螺纹常用方法之一。这种方法多用于： ①单件生产；②小批生产；③大批生产。 7、在立式铣床上用盘状铣刀铣螺纹时，需采用的铣床附件有， () ①平口钳；②分度头；③立铣头；④万能铣头；⑤圆形工作台。 8、螺纹基本要素有：（） ①螺纹牙型； ②中径； ③螺距； ④线数； ⑤旋向； ⑥导程。 9、麻花钻的结构和钻孔的切削条件存在的问题是： （） ①刚性差；②切削条件差；③轴向力大；④导向性差；⑤径向力大。 10、滚齿可加工： （） ①直齿圆柱齿轮；②直齿圆锥齿轮；③螺旋齿圆柱齿轮；④螺旋齿圆锥齿轮；⑤蜗轮。 11、插齿需要的运动有： （） ①主运动；②分齿运动；③圆周进给运动；④径向进给运动；⑤让刀运动。 三、问答题

1、选择合理的加工方案一般依照那些依据？2、下图为一盘套零件，试根据下列所给条件选择并写出外圆A的加工方案。AETA4050外圆A加材料粗糙度热处理数量工方案调质Φ 70h8451.6 μm100泽火100Φ70h8451.6μm泽火$70h5450.4μm100用圆钢加工为长度为100mm的轴套轴心孔，按下表要求选择加工方法和加工顺序。3、材直径粗糙度热处理数量加工方法和顺序料4510Φ50H70.8μm45火100Φ120H81.6μm45Φ 70H80.4μm调质100004、加工图示零件上的内圆A，试根据所给条件选择其加工方案。一。AL30热处理数量内圆A材料Ra值加工方案IΦ30H7451.6μm5（单件生产）45调质Φ30H71.6μm500（成批生产）451.6μm调质50000（大量生产）Φ30H75、试比较下列表中的齿形加工方法：床刀具加工方法加工原理机加工的齿轮类型铣齿滚齿插齿6、下图为传动轴零件，试根据下列所给条件选择外圆A的加工方案。7

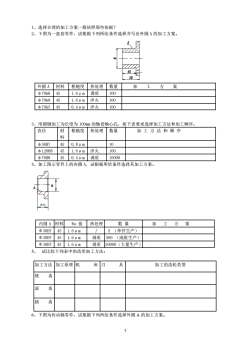

7 1、选择合理的加工方案一般依照那些依据？ 2、下图为一盘套零件，试根据下列所给条件选择并写出外圆 A 的加工方案。 外圆 A 材料 粗糙度 热处理 数量 加 工 方 案 φ70h8 45 1.6μm 调质 100 φ70h8 45 1.6μm 淬火 100 φ70h5 45 0.4μm 淬火 100 3、用圆钢加工为长度为 100mm 的轴套轴心孔，按下表要求选择加工方法和加工顺序。 直径 材 料 粗糙度 热处理 数量 加 工 方 法 和 顺 序 φ50H7 45 0.8μm 10 φ120H8 45 1.6μm 淬火 100 φ70H8 45 0.4μm 调质 10000 4、加工图示零件上的内圆 A, 试根据所给条件选择其加工方案。 内圆 A 材料 Ra 值 热处理 数 量 加 工 方 案 Φ30H7 45 1.6μm ／ 5 （单件生产） Φ30H7 45 1.6μm 调质 500 （成批生产） Φ30H7 45 1.6μm 调质 50000（大量生产） 5、 试比较下列表中的齿形加工方法： 加工方法 加工原理 机 床 刀 具 加工的齿轮类型 铣 齿 滚 齿 插 齿 6、下图为传动轴零件，试根据下列所给条件选择外圆 A 的加工方案

180外圆A数量加工方案材料Ra值热处理Φ30h845调质1001.6 μmΦ30h8火451001.6μmΦ30h5淬火100450.4μm四、思考题1、加工平面有哪些方法?试分析各自的特点？2、磨削为什么能达到高精度、低的表面粗糙度值？3、钻孔、扩孔、铰孔各适于什么加工类型？4、车床上车孔和铿床上螳扎有什么不同?各适用于何种场合5、拉孔的工艺特点如何，为什么？6、刨削的生产率为什么通常比铣削低，为什么狭长平面适宜用刨削而不用铣削？7、何谓周铣和端铣？为什么成批大量生产通常采用端铣而不用周铣？8、外圆面有哪些技术要求？9、加工外圆面有哪些方法?各自达到的精度等级及表面粗糙度值为多少？10、孔的加工方法有哪些?各自可用何种机床加工？11、试从生产批量，齿轮坏的几何形状、加工精度及经济性等方面来分析比较铣齿、滚齿和插齿三种加工方法的异同。12、分析下面不同条件下，通常所用的5级境地的直齿圆柱齿轮的齿形加工方法：1）齿面不经淬火时：2）齿面须经淬火，淬火前后，各应采用何种加工方法。13、直齿圆柱齿轮、螺旋齿圆柱齿轮、直齿锥形齿轮、蜗轮、蜗杆、内齿轮、多联齿轮、齿条等零件，分别适宜用什么机床加工？14,试从加工零件的形状尺寸、加工精度、生产效率四个方面比较￥6车螺纹、铣螺纹、攻（套）螺纹、滚螺纹、搓螺纹、挤压螺其余之纹。0-15、电火花加工螺纹适用于什么材料的零件？16、题图16所示零件，当生产类型分别是单件生产或大批生产时，各应采取什么加工方法加工4-Φ9孔？（提示：从工序安排、机床类型和工艺装备等方面考虑）-8

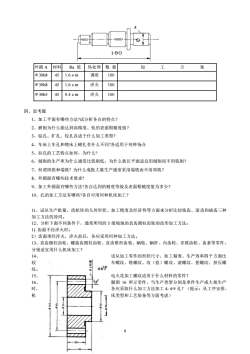

8 外圆 A 材料 Ra 值 热处理 数 量 加 工 方 案 Φ30h8 45 1.6μm 调质 100 Φ30h8 45 1.6μm 淬火 100 Φ30h5 45 0.4μm 淬火 100 四、思考题 1、加工平面有哪些方法?试分析各自的特点？ 2、磨削为什么能达到高精度、低的表面粗糙度值？ 3、钻孔、扩孔、铰孔各适于什么加工类型？ 4、车床上车孔和铿床上螳扎有什么不同?各适用于何种场合 5、拉孔的工艺特点如何，为什么? 6、刨削的生产率为什么通常比铣削低，为什么狭长平面适宜用刨削而不用铣削？ 7、何谓周铣和端铣? 为什么成批大量生产通常采用端铣而不用周铣？ 8、外圆面有哪些技术要求? 9、加工外圆面有哪些方法?各自达到的精度等级及表面粗糙度值为多少？ 10、孔的加工方法有哪些?各自可用何种机床加工？ 11、试从生产批量，齿轮坯的几何形状、加工精度及经济性等方面来分析比较铣齿、滚齿和插齿三种 加工方法的异同。 12、分析下面不同条件下，通常所用的 5 级境地的直齿圆柱齿轮的齿形加工方法： 1) 齿面不经淬火时； 2）齿面须经淬火，淬火前后，各应采用何种加工方法。 13、直齿圆柱齿轮、螺旋齿圆柱齿轮、直齿锥形齿轮、蜗轮、蜗杆、内齿轮、多联齿轮、齿条等零件， 分别适宜用什么机床加工？ 14、 试从加工零件的形状尺寸、加工精度、生产效率四个方面比 较 车螺纹、铣螺纹、攻（套）螺纹、滚螺纹、搓螺纹、挤压螺 纹。 15、 电火花加工螺纹适用于什么材料的零件？ 16、 题图 16 所示零件，当生产类型分别是单件生产或大批生产 时， 各应采取什么加工方法加工 4-φ9 孔？（提示：从工序安排、 机 床类型和工艺装备等方面考虑）

题图16第三章机械加工工艺过程一、单选题1、零件加工时，粗基准面一般为：（）①工件的毛坏面：②工件的已加工表面；③工件的待加工表面；④工件的过渡表面2、基准重合的原则，基准统一的原则是什么基准选择的原则：()①粗基准；②精基准：③测量基准：3、单件小批生产时，一般采用：（）①工序的分散：②工序集中；③据具体情况确定工序的集中与分散；4、成批生产和大批大量生产中，一般采用：（）①工序的分散：②工序集中：③据具体情况确定工序的集中与分散；5、加工余量的概念是：（）①在加工过程中从被加工表面上切除金属的速度：②在加工过程中从被加工表面上切除的金属层宽度：③在加工过程中从被加工表面上切除的金属长度：在加工过程中从被加工表面上切除的金属层厚度二、多选题1、机械加工工艺规程主要有下面哪儿种基本形式：（）①机械加工工艺过程卡片：②机械加工过程卡片：③机械加工卡片：④机械加工工序卡片2、选用毛坏时，主要应遵循的选择原则有：（）①满足材料的工艺性能要求：②满足零件的使用性能要求：③降低制造成本：④符合生产件；3、下列粗基准选择的原则正确的有：（）①选择重要表面为粗基准；②选择不加工表面为粗基准：③选择加工余量最小的表面为粗基准：④选择平整光洁、加工面积较大的表面为粗基准：5粗基准在同一加工尺寸方向上只能使用两次9

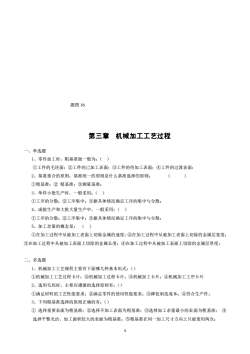

9 题图 16 第三章 机械加工工艺过程 一、单选题 1、零件加工时，粗基准面一般为：（ ） ①工件的毛坯面；②工件的已加工表面；③工件的待加工表面；④工件的过渡表面； 2、基准重合的原则，基准统一的原则是什么基准选择的原则： （ ） ①粗基准；② 精基准；③测量基准； 3、单件小批生产时，一般采用：（ ） ①工序的分散；②工序集中；③据具体情况确定工序的集中与分散； 4、成批生产和大批大量生产中，一般采用：（ ） ①工序的分散；②工序集中；③据具体情况确定工序的集中与分散； 5、加工余量的概念是： （ ） ①在加工过程中从被加工表面上切除金属的速度；②在加工过程中从被加工表面上切除的金属层宽度； ③在加工过程中从被加工表面上切除的金属长度；④在加工过程中从被加工表面上切除的金属层厚度； 二、多选题 1、机械加工工艺规程主要有下面哪几种基本形式：（） ①机械加工工艺过程卡片；②机械加工过程卡片；③机械加工卡片；④机械加工工序卡片 2、选用毛坯时，主要应遵循的选择原则有：（） ①满足材料的工艺性能要求；②满足零件的使用性能要求；③降低制造成本；④符合生产件； 3、下列粗基准选择的原则正确的有：（） ① 选择重要表面为粗基准；②选择不加工表面为粗基准；③选择加工余量最小的表面为粗基准； ④ 选择平整光洁、加工面积较大的表面为粗基准；⑤粗基准在同一加工尺寸方向上只能使用两次；

(4、精基准选择的原则：①基准重合的原则：②基准唯一的原则：③互为基准的原则：④自为基准的原则：③基准统一的原则；5、切削加工顺序的安排一般原则有：（）①先粗后精：②先主后次：③先次后主：④先基准后其他：三、问答题1、试分析如下图所示零件的基准。3.23.2120(a)(b)(c)（1）如（a）为零件图，（b）为工序图。试分析台肩面的设计基准、定位基准。（2）如（c）为铣削连杆一端的工序图，试在图中指出加工连杆端面的定位基准。2、根据所给条件对下图所示零件进行工艺过程设计（数量：500件，材料：45，毛坏：圆钢）6.3/其会√4-1X45*120857300284090182051.2.4-18201089000281.65A2AalaN41调质处理HBS220-240。设备工序号种工序内容工110

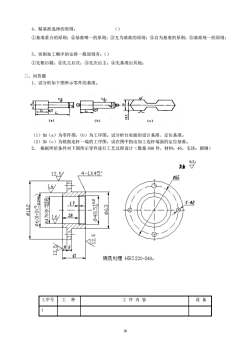

10 4、精基准选择的原则： （） ①基准重合的原则；②基准唯一的原则；③互为基准的原则；④自为基准的原则；⑤基准统一的原则； 5、切削加工顺序的安排一般原则有：（） ①先粗后精；②先主后次；③先次后主；④先基准后其他； 三、问答题 1、试分析如下图所示零件的基准。 （1）如（a）为零件图，（b）为工序图。试分析台肩面的设计基准、定位基准。 （2）如（c）为铣削连杆一端的工序图，试在图中指出加工连杆端面的定位基准。 2、 根据所给条件对下图所示零件进行工艺过程设计（数量:500 件，材料：45，毛坯：圆钢） 工序号 工 种 工 序 内 容 设 备 1
