中国地质大学（武汉）：《数字逻辑实验》课程教学资源（实验内容）实验四 集成电路测试及研究（设计性）

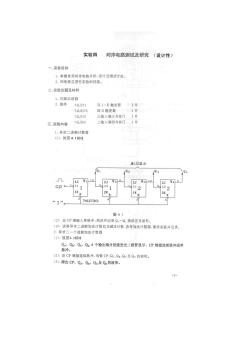

实验四 时序电路测试及研究（设计性） 一、实验目的 1.掌握常用时序电路分析，设计及测试方法。 2.训练独立进行实验的技能 二、实验仪器及材料 1.双踪示波器 2.器件 74LS73 双J一K触发器 2片 74LS175 四D触发器 1片 74LS10 三输入端三与非门1片 三，实验内容 74LS00 二输入端四与非门1片 1.异步二进制计数器 (1).按图4.1接线 接LED显示 192 Q4 几 1J Q112 2J Q29 1J 9312 5dc22 1K 2K 1X 74LS73x2 图4.1 (2),由CP端输入单脉冲.测试并记录Q,~Q,端状态及波形。 (3).试将异步二进制加法计数改为减法计数，参考加法计数器，要求实验并记录。 2.异步二一十进制加法计数器 (1).按图4.2接线 Q、Qa、Qc、Q如4个输出端分别接发光二极管显示，CP端接连续脉冲或单 脉冲。 (2).在CP端接连续脉冲，观察CP,Q,Qa,Qe及Qn的波形。 (3).画出CP、Q、Qa、Qc及Qn的波形。 -1-

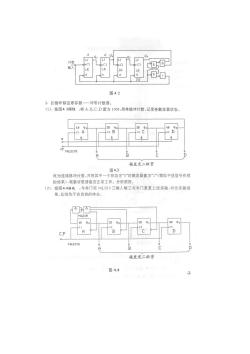

计数 治入 图4.2 3.自循环移位寄存器一环形计数器。 (1).按图4.3接线，将A,B、C,D置为1000，用单脉冲计数，记录各触发器状态。 8 74LS175 A B C 接发光二极管 图4.3 改为连续脉冲计数，并将其中一个状态为“0”的触发器置为“1”（摸拟干扰信号作用 的结果)，观察计数器能否正常工作。分析原因， (2).按图4.4接线，与非门用74LS10三输入端三与非门重复上述实验，对比实验结 果，总结关于自启动的体会。 88 74LS10 1D 2D 3D Q 4D C1 C2 c3 A B D CP 74L8175 9 ⊙ 接发光二极管 图4.4

四、实验报告 1.画出实验内容要求的被形及记录表格 ”.总结时序电路特点 菜的 年北好 出 3
