中国地质大学（武汉）：《数字逻辑实验》课程教学资源（实验内容）实验十一 四路优先判决电路（设计性）

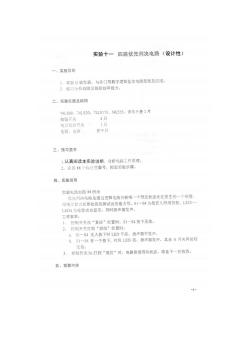

实验十一四路优先判决电路（设计性） 一、实验目的 1,攀握D触发器，与非门等数字逻辑基本电路原理及应用。 2.练习分析故障及排除故障能力。 二、实验仪器及材料 74LS00、74LS20、74LS175、NE555、音乐片各1片 按提开关 4只 双刀双也开关 1只 电组、电容 若干只 三、预习要求 1.认真阅读本实验说明，分析电路工作原理。 2.在图11中标注管脚号，拟定实验步骤。 四、实验说明 实验电路如图11所示 优先判决电路是通过逻辑电路判断哪一个预定状态优先发生的一个装置， 可用于智力竞赛抢答及测试反应能力等。S1~S4为抢答人所用按钮，LED1~ LED4为轮答成功显示，同时扬声器发声。 工作要求： 1.控制开关在“复位”位置时，S1~S4按下无效。 2.控制开关打到“启动”位置时： a.S1~S4无人按下时LED不亮，扬声器不发声。 b.S1~S4有一个按下，对应LED亮，扬声器发声。其余S开关再按则 无效。 3.控制开关S℃打到“复位”时，电路恢复等待状态，准备下一次抢答。 五、实验内容 -1-

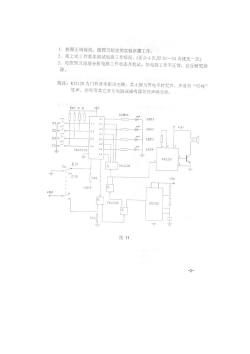

1.按图正确接线，按预习拟定的实验步骤工作。 2.按上述工作要求测试电路工作情况。（至少4次，即S1~S4各优先一次） 3,对应预习原理分析电路工作状态并测试。如电路工作不正常，自行研究排 除。 附注：KD128为门铃音乐桌成电路，其4脚为高电平时发声，声音有“叮咚” 等声。亦可用其它音乐电路或蜂鸣器等作声响元件。 5K1X4 514 产 U LED1 0 0+U LED2 02 S3 D3 LED3 S4 De 12 74LS175 LED4 KD128 复位 & 741S28 -01 启动 5K1 +9) +3J6 9J a 74L50B KESSS 图11 2-
