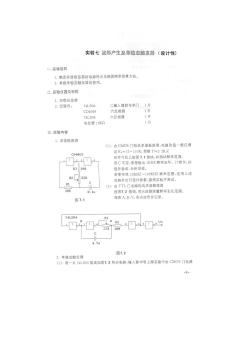

实验七波形产生及单稳态触发器（设计性） 一、实验目的 1。熟悉多谐振器的电路特点及振荡频率估算方法。 2.草握单稳态触发器的使用。 二、实验仪器及材料 1.双踪示波器 2.元器件： 74LS00 二输入端四与非门1片 CD4069 六反相器 1片 74LS04 六反相器 1片 电位器10K 1只 三、实验内容 1.多谐振荡器 (1).由CMOS门构成多谐振荡器，电路取值一般应满 足R1=(2~10)R:周期T≈2.2R,C CD4069 在学习机上按图7.1接成，并测试频率范围， 23 若C不变，要想输出1KHZ频率波形。计算R:的 R3188 值并验证，分析误差。 若要实现10KH2~100KHZ频率范围，选用上述 R2 122 电路并自行设计参数，接线实验并测试。 R1 C (2).由TTL门电路构成多谐振荡器 38K 8.1u 按图72接线，用示波器测量频率变化范围。 图7.1 观测A,B、V。各点波形并记录。 74LS84 R1 RZ 22K 100 4.7u 图7.2 2.单稳态触发器 (1).用一片74LS00接成如图7.3所示电路，输入脉冲用上面实验中由CMOS门电路 -1-

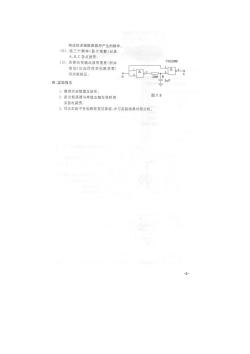

构成的多谐振荡器所产生的脉冲。 (2).选三个频率（易于观察）记录 A,B、C各点波形。 (3).若要改变输出波形宽度（例如 74LS80 增加)应如何改变电路参数？ 用实验验证。 A 四、实验报告 1,整理实验数据及波形。 2,画出振荡器与单稳态触发器联调 图7.3 实验电路图。 3.写出实验中各电路脉宽估算值，并与实验结果对照分析。 -2
