《计算机组成原理》课程教学资源（实验指导）实验二 微程序控制器

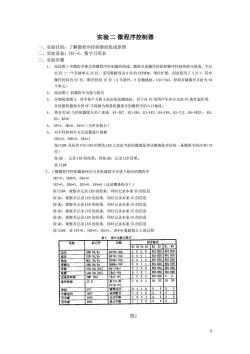

实验二徽程序控制器 二实验目的：了解微程序控制器的组成原理 二、实验设备：TEC-4、数字万用表 三、实验步骤 1、阅读图1中微指令格式和微程序控制器的组成，微指令由操作控制和顺序控制两部分组成，字长 35位（一个存储单元35位，采用数据线为8位的EEP0,须位扩展，因此使用了5片），其中 操作控制为25位，顺序控制10位(4为条件，6位微地址：A5-0,控制存储器可寻址为6 个元 2、阅读图2机器指令功能与格式 3、仔细阅读图3，其中每个方框上标出的是微地址，对于在P2处所产生的分支由P2条件起作用， 并依据机器指今的0P字段做为每条机器指◆的微程序的入口地址。 4、将开关K0与控制器部分的C连接，K-IR7、K2-IR6、K3-IR5、K4-IR4、K行-TJI、KG-SIP:K 5、DP=l、DB0、DZ=0(为单步执行》 6、对不阿控制台方式设置进行观察 SHC=0.SWB-0 SWA=I 按CLR,从标有UA5-A0的黄色LED上读出当前的微地址和该微地址对应的一条微指令的内容(35 按GD,记录LD的结果：再按,记录D结果 按CLR# 7、了解微程序控制器如何区分各机器指令并进入相应的微程序 SWC-0 SUR-0 SHA-O IR7=0.IB6=0.15=0.1R4=0（这是条指今？) 按CL,观察并记录LD的结果，同时记录本条35的信怎 按QD,观崇并记录LED的结果，同时记录本条35的信总 按D。观察并记录LED的结果，同时记录本条35的信息 按D,观黎并记录1D的结果，同时记录本条35的信息 按D,观黎并记录1印的结果，同时记录本条5的信息 按QD,观察并记录LD的结果，同时记录本条35的信息 按CLR脚，设IR7=0、IR6=0、IR5=1,IRM=0重新执行上述过程 表5指令功能与格式 名移 记符 动 1 +Rs->Rc R】 件转移 条件科移 。0 图2

11 实验二 微程序控制器 一、实验目的：了解微程序控制器的组成原理 二、实验设备：TEC-4、数字万用表 三、实验步骤 1、 阅读图 1 中微指令格式和微程序控制器的组成，微指令由操作控制和顺序控制两部分组成，字长 35 位（一个存储单元 35 位，采用数据线为 8 位的 EEPROM，须位扩展，因此使用了 5 片），其中 操作控制为 25 位，顺序控制 10 位（4 为条件，6 位微地址：UA5-UA0，控制存储器可寻址为 64 个单元） 2、 阅读图 2 机器指令功能与格式 3、 仔细阅读图 3，其中每个方框上标出的是微地址，对于在 P2 处所产生的分支由 P2 条件起作用， 并依据机器指令的 OP 字段做为每条机器指令的微程序的入口地址。 4、 将开关 K0 与控制器部分的 C 连接，K1-IR7、K2-IR6、K3-IR5、K4-IR4、K5-TJI、K6-SKIP； K0、 K5、K6=0 5、 DP=1、DB=0、DZ=0（为单步执行） 6、 对不同控制台方式设置进行观察 SWC=0、SWB=0、SWA=1 按CLR#，从标有 UA5-UA0 的黄色 LED 上读出当前的微地址和该微地址对应的一条微指令的内容（35 位） 按 QD ，记录 LED 的结果；再按 QD，记录 LED 结果。 按 CLR# 7、了解微程序控制器如何区分各机器指令并进入相应的微程序 SWC=0、SWB=0、SWA=0 IR7=0、IR6=0、IR5=0、IR4=0（这是哪条指令？） 按 CLR#，观察并记录 LED 的结果，同时记录本条 35 的信息 按 QD，观察并记录 LED 的结果，同时记录本条 35 的信息 按 QD，观察并记录 LED 的结果，同时记录本条 35 的信息 按 QD，观察并记录 LED 的结果，同时记录本条 35 的信息 按 QD，观察并记录 LED 的结果，同时记录本条 35 的信息 按 QD，观察并记录 LED 的结果，同时记录本条 35 的信息 按 CLR#，设 IR7=0、IR6=0、IR5=1、IR4=0 重新执行上述过程 图2

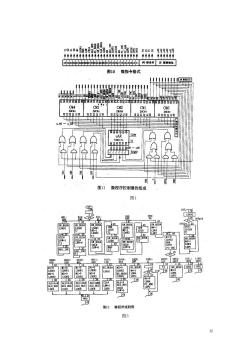

品 p中中中2巾中中丹解集件后赚谦地比 图10微指令格式 11III北1Htt利 图11微程序较制器的组 图1 000 10 图12微程序流程留 图3

12 图1 图3
