《无机材料岩相分析》课程教学资源（实验指导）实验四 正交镜下晶体光学性质的观察

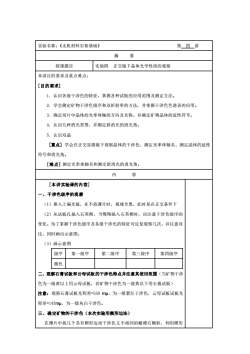

实验名称：《无机材料岩相基础》第四讲摘要实验四正交镜下晶体光学性质的观察授课题目本讲目的要求及重点难点：【目的要求]1.认识各级干涉色的特征，掌握各种试板的应用范围及测定方法。2．学会测定矿物干涉色级序和双折射率的方法，并掌握干涉色色谱表的应用。3．确定切片中晶体的光率体轴的方向及名称。并确定矿物晶体的延性符号。4.认识几种消光类型，并测定斜消光的消光角。5.认识双晶【重点］学会在正交显微镜下观察晶体的干涉色、测定光率体轴名、测定晶体的延性符号和消光角。[难点］测定光率体轴名和测定斜消光的消光角。内容【本讲实验课的内容]一、干涉色级序的观察（1）推入上偏光镜，在不放薄片时，视域全黑，此时是在正交条件下（2）从试板孔插入石英楔，当慢慢插入石英楔时，应注意干涉色级序的变化。为了掌握干涉色级序及各级干涉色的特征可反复观察几次，并注意对比，同时画出示意图。（3）画示意图级序第一级序第三级序第二级序第四级序颜色二、观察石膏试板和云母试板的干涉色特点并注意其使用范围（当矿物干涉色为一级黄以上用云母试板，若矿物干涉色为一级黄以下用石膏试板）注意：观察石膏试板光程差=550mμ，为一级紫红干涉色，云母试板试板光程差=147mμ，为一级灰白干涉色。三、确定矿物的干涉色（本次实验用楔形边法）在薄片中找几个具有楔形边而干涉色又不相同的橄榄石颗粒，利用楔形

实验名称：《无机材料岩相基础》 第 四 讲 摘 要 授课题目 实验四 正交镜下晶体光学性质的观察 本讲目的要求及重点难点： [目的要求] 1．认识各级干涉色的特征，掌握各种试板的应用范围及测定方法。 2．学会测定矿物干涉色级序和双折射率的方法，并掌握干涉色色谱表的应用。 3．确定切片中晶体的光率体轴的方向及名称。并确定矿物晶体的延性符号。 4．认识几种消光类型，并测定斜消光的消光角。 5．认识双晶 [重点] 学会在正交显微镜下观察晶体的干涉色、测定光率体轴名、测定晶体的延性 符号和消光角。 [难点] 测定光率体轴名和测定斜消光的消光角。 内 容 [本讲实验课的内容] 一、干涉色级序的观察 （1）推入上偏光镜，在不放薄片时，视域全黑，此时是在正交条件下 （2）从试板孔插入石英楔，当慢慢插入石英楔时，应注意干涉色级序的 变化。为了掌握干涉色级序及各级干涉色的特征可反复观察几次，并注意对 比，同时画出示意图。 （3）画示意图 级序 第一级序 第二级序 第三级序 第四级序 颜色 二、观察石膏试板和云母试板的干涉色特点并注意其使用范围（当矿物干涉 色为一级黄以上用云母试板，若矿物干涉色为一级黄以下用石膏试板） 注意：观察石膏试板光程差=550 mμ，为一级紫红干涉色，云母试板试板光 程差=147mμ，为一级灰白干涉色。 三、确定矿物的干涉色（本次实验用楔形边法） 在薄片中找几个具有楔形边而干涉色又不相同的橄榄石颗粒，利用楔形

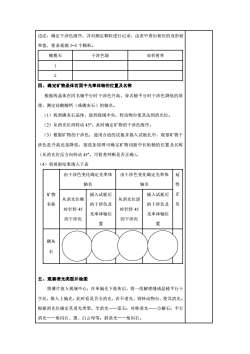

边法，确定干涉色级序，并对测定颗粒进行记录，由表中查出相应的双折射率值，要求观测3~5个颗粒。橄榄石干涉色级双折射率12四、确定矿物晶体切面中光率体轴的位置及名称根据两晶体在同名轴平行时干涉色升高，异名轴平行时干涉色降低的原理，测定硅酸酸钙（或磷灰石）的轴名。（1）找到磷灰石晶体，放到视域中央，转动物台使其达到消光位。（2）从消光位再转动45°，此时确定矿物的干涉色级序。（3）根据矿物的干涉色，选用合适的试板并插入试板孔中，观察矿物干涉色是升高还是降低，按送加原理可确定矿物切面中长短轴的位置及名称（从消光位反方向转动45，可检查判断是否正确）（4）将观察结果填入下表由干涉色变化确定光率体由干涉色变化确定光率体延性轴名轴名矿物正插入试板后插入试板后从消光位顺从消光位逆名称的干涉色及的干涉色及负时针转45时针转45光率体轴位光率体轴位的干涉色的干涉色置置磷灰石五、观察消光类型并绘图将薄片放入视域中心，在单偏光下准焦后，将一组解理缝或晶棱平行十字丝，推入上偏光，此时看是否全消光，若不消光，则转动物台，使其消光。根据消光位确定其消光类型。全消光一一萤石；对称消光一一方解石：平行消光一一角闪石、黑、白云母等；斜消光一一角闪石

边法，确定干涉色级序，并对测定颗粒进行记录，由表中查出相应的双折射 率值，要求观测 3~5 个颗粒。 橄榄石 干涉色级 双折射率 1 2 四、确定矿物晶体切面中光率体轴的位置及名称 根据两晶体在同名轴平行时干涉色升高，异名轴平行时干涉色降低的原 理，测定硅酸酸钙（或磷灰石）的轴名。 （1）找到磷灰石晶体，放到视域中央，转动物台使其达到消光位。 （2）从消光位再转动 45°，此时确定矿物的干涉色级序。 （3）根据矿物的干涉色，选用合适的试板并插入试板孔中，观察矿物干 涉色是升高还是降低，按迭加原理可确定矿物切面中长短轴的位置及名称 （从消光位反方向转动 45°，可检查判断是否正确）。 （4）将观察结果填入下表 矿物 名称 由干涉色变化确定光率体 轴名 由干涉色变化确定光率体 轴名 延 性 正 负 从消光位顺 时针转 45 的干涉色 插入试板后 的干涉色及 光率体轴位 置 从消光位逆 时针转 45 的干涉色 插入试板后 的干涉色及 光率体轴位 置 磷灰 石 五、观察消光类型并绘图 将薄片放入视域中心，在单偏光下准焦后，将一组解理缝或晶棱平行十 字丝，推入上偏光，此时看是否全消光，若不消光，则转动物台，使其消光。 根据消光位确定其消光类型。全消光——萤石；对称消光——方解石；平行 消光——角闪石、黑、白云母等；斜消光——角闪石

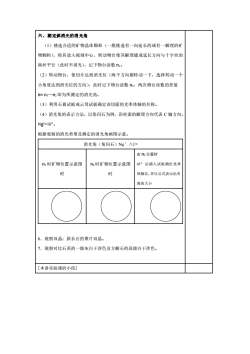

六、测定斜消光的消光角（1）挑选合适的矿物晶体颗粒（一般挑选有一向延长的或有一解理的矿物颗粒），将其放入视域中心，转动物台使其解理缝或延长方向与十字丝的纵丝平行（此时不消光），记下物台读数n1。（2）转动物台，使切片达到消光位（两个方向都转动一下，选择转动一个小角度达到消光位的方向），此时记下物台读数n2，两次物台读数的差值n=ni一n2即为所测定的消光角。（3）利用石膏试板或云母试板确定该切面的光率体轴的名称。（4）消光角的表示方法，以角闪石为例，沿柱面的解理方向代表C轴方向。Ng'=10根据观察的消光类型及测定的消光角画图示意。消光角（角闪石）NgΛC=由n2位置转ni时矿物位置示意图n2时矿物位置示意图45°后插入试板测出光率时时体轴名，并以公式表示出夹角的大小6.观察双晶：斜长石的聚片双晶。7：观察对比石英的一级灰白于涉色及方解石的高级白于涉色，【本讲实验课的小结]

六、测定斜消光的消光角 （1）挑选合适的矿物晶体颗粒（一般挑选有一向延长的或有一解理的矿 物颗粒），将其放入视域中心，转动物台使其解理缝或延长方向与十字丝的 纵丝平行（此时不消光），记下物台读数 n1。 （2）转动物台，使切片达到消光位（两个方向都转动一下，选择转动一个 小角度达到消光位的方向），此时记下物台读数 n2，两次物台读数的差值 n= n1—n2 即为所测定的消光角。 （3）利用石膏试板或云母试板确定该切面的光率体轴的名称。 （4）消光角的表示方法，以角闪石为例，沿柱面的解理方向代表 C 轴方向。 Ng'=10°。 根据观察的消光类型及测定的消光角画图示意。 消光角（角闪石）Ng′∧C= n1 时矿物位置示意图 时 n2 时矿物位置示意图 时 由 n2 位置转 45°后插入试板测出光率 体轴名，并以公式表示出夹 角的大小 6．观察双晶：斜长石的聚片双晶。 7．观察对比石英的一级灰白干涉色及方解石的高级白干涉色。 [本讲实验课的小结]
