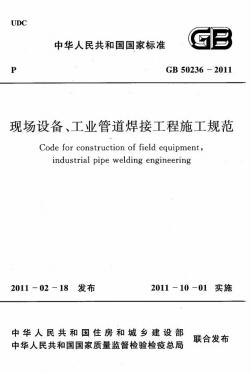

UDCGg中华人民共和国国家标准PGB50236-2011现场设备、工业管道焊接工程施工规范Code for construction of field equipment:industrial pipe welding engineering2011-02-18发布2011-10-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局

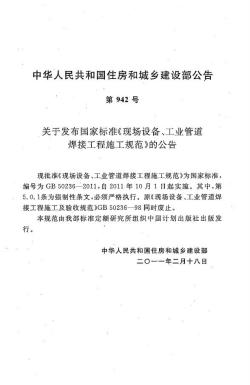

中华人民共和国住房和城乡建设部公告第942号关于发布国家标准《现场设备、工业管道焊接工程施工规范》的公告现批准《现场设备、工业管道焊接工程施工规范》为国家标准：编号为GB50236一2011，自2011年10月1日起实施。其中，第5.0.1条为强制性条文，必须严格执行。原《现场设备、工业管道焊接工程施工及验收规范》GB50236一98同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇一一年二月十八日

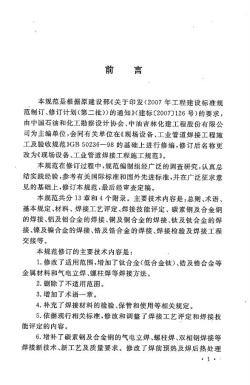

前言本规范是根据原建设部《关于印发<2007年工程建设标准规范制订、修订计划（第二批）》的通知》（建标【2007)126号）的要求，由中国石油和化工勘察设计协会、中油吉林化建工程股份有限公司为主编单位，会同有关单位在《现场设备、工业管道焊接工程施工及验收规范》GB50236一98的基础上进行修编，修订后名称更改为《现场设备、工业管道焊接工程施工规范》。本规范在修订过程中，规范编制组经广泛的调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。本规范共分13章和4个附录。主要技术内容是：总则、术语、基本规定、材料、焊接工艺评定、焊接技能评定、碳素钢及合金钢的焊接、铝及铝合金的焊接、铜及铜合金的焊接、钛及钛合金的焊接、镍及镍合金的焊接、锆及锆合金的焊接、焊接检验及焊接工程交接等。本规范修订的主要技术内容是：1.修改了适用范围，增加了钛合金（低合金钛）、锆及锆合金等金属材料和气电立焊、螺柱焊等焊接方法。2.删除了不适用范围。3.增加了术语一章。4.补充了焊接材料的检验、保管和使用等相关规定。5.依据现行相关标准，修改和调整了焊接工艺评定和焊接技能评定的内容。6.增补了碳素钢及合金钢的气电立焊、螺柱焊、双相钢焊接等焊接新技术、新工艺及质量要求。修改了焊前预热及焊后热处理.1

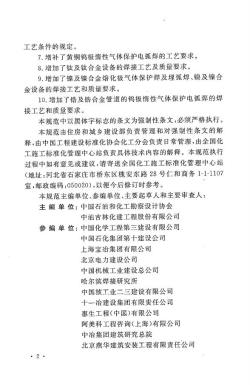

工艺条件的规定。7.增补了黄铜钨极惰性气体保护电弧焊的工艺要求。8.增加了钛及钛合金设备的焊接工艺及质量要求。9.增加了镍及镍合金熔化极气体保护焊及埋弧焊、镍及镍合金设备的焊接工艺和质量要求。10.增加了错及锆合金管道的钨极情性气体保护电弧焊的焊接工艺和质量要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国工程建设标准化协会化工分会负责日常管理，由全国化工施工标准化管理中心站负责具体技术内容的解释。本规范执行过程中如有意见或建议，请寄送全国化工施工标准化管理中心站（地址：河北省石家庄市桥东区槐安东路28号仁和商务1-1-1107室，邮政编码：050020），以便今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国石油和化工勘察设计协会中油吉林化建工程股份有限公司参编单位：中国化学工程第三建设有限公司中国石化集团第十建设公司上海宝冶集团有限公司北京电力建设公司中国机械工业建设总公司哈尔滨焊接研究所中国核工业二三建设有限公司十一冶建设集团有限责任公司惠生工程（中国）有限公司阿美科工程咨询（上海）有限公司中冶集团建筑研究总院北京燕华建筑安装工程有限责任公司.2

全国化工施工标准化管理中心站主要起草人：夏节文关卓赵喜平卢立香任永宁王丽鹃朴东光邵刚张勇孙忠亮杨惠段斌杨雷芦天颜祖清主要审查人：吉章红戈兆文纪方奇王明涛李晓松袁转东李志远郭军乔亚霞石学军张西民周武强·蒋桂英李晓琼

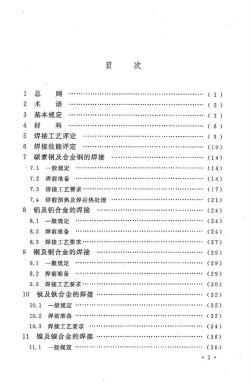

目次总1则(1)2术语(2)3基本规定(3)4材料(6)5焊接工艺评定(9)6焊接技能评定(10)7碳素钢及合金钢的焊接(14): 7.1一般规定(14)7.2焊前准备(14)7.3焊接工艺要求(17)7. 4焊前预热及焊后热处理(21)8铝及铝合金的焊接(24)8.1一般规定(24)8.2焊前准备(24)8.3焊接工艺要求(27)9铜及铜合金的焊接(29)9.1般规定(29)9.2焊前准备(29)9.3焊接工艺要求(30)10钛及钛合金的焊接(32).10.1一般规定(32)10.2焊前准备(32)(34)10.3焊接工艺要求11镍及镍合金的焊接(36)11.1(36)一般规定

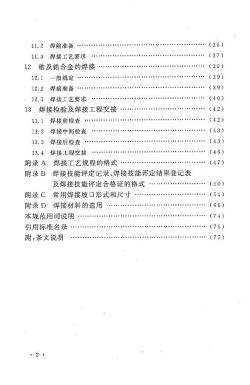

(36)11.2焊前准备(37)11.3焊接工艺要求(39)12锆及错合金的焊接.(39)12.1一般规定(39)12.2焊前准备(40)：12.3焊接工艺要求13焊接检验及焊接工程交接(42)(42)13.1焊接前检查(43)13.2焊接中间检查(43)13.3焊接后检查(46)焊接工程交接13.4(47)附录A焊接工艺规程的格式焊接技能评定记录、焊接技能评定结果登记表附录B及焊接技能评定合格证的格式(50)常用焊接坡口形式和尺寸(54)附录C(66)附录D焊接材料的选用(74)本规范用词说明(75)引用标准名录附：条文说明(77)

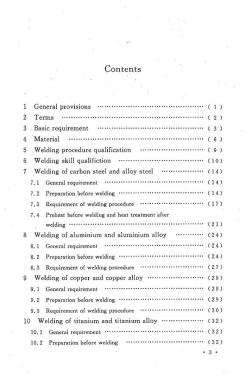

Contents1General provisions1)2Terms(2)3Basicrequirement(3)4Material(6)5Welding procedure qualification(9)6Welding skill qualifiction(10)7Welding of carbon steel and alloy steel(14)(14)7.1 General requirement(14)7.2Preparation before welding(17)7.3Requirement of welding procedure7.4 Preheat before welding and heat treatment after(21)welding8Welding of aluminium and aluminium alloy(24)(24)8.1General requirement(24)8.2Preparationbeforewelding(27)8.3Requirement of weldingprocedureWelding of copperand copperalloy(29)9(29)9.1 General requirement(29)9.2Preparation before welding(30)9.3Requirement of welding procedurelo Welding of titanium and titaniun alloy(32)(32)10.1 General requirement(32)l0.2Preparation before welding3

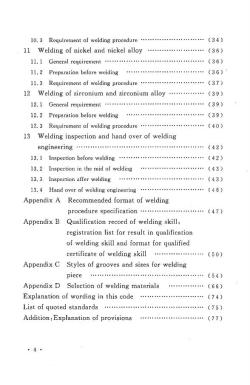

(34)10.3Requirement of welding procedurellWelding of nickel and nickel alloy(36)(36)11.1 General reguirement(36)11.2Preparation beforewelding(37)11.3 Requirement of welding procedure12Welding of zirconiumand zirconium alloy(39).(39)12.1 General reguirement(39)12.2Preparation before welding(40)12.3Requirement of welding procedure13 Welding inspection and hand over of welding(42)engineering(42)13.1Inspection before welding13.2Inspection in themid of welding(43)13.3Inspectionafferwelding(43)(46)13.4Hand over of welding engineeringAppendix ARecommended format of weldingprocedure specification ..(47)AppendixBQualification record of welding skillregistration list for result in qualificationof weldingskill and formatforqualifiedcertificate of welding skill(50)Appendix CStyles of grooves and sizes for welding(54)pieceAppendixD Selection of weldingmaterials(66)Explanation of wording in this code(74)List of quoted standards(75)Addition:Explanation of provisions(77)

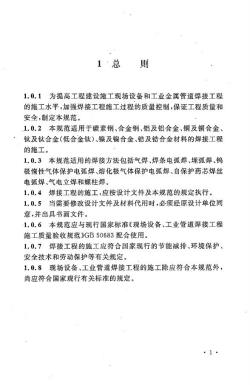

则1总1.0.1为提高工程建设施工现场设备和工业金属管道焊接工程的施工水平，加强焊接工程施工过程的质量控制，保证工程质量和安全，制定本规范。.1.0.2本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、钛及钛合金（低合金钛）、镍及镍合金、锆及锆合金材料的焊接工程的施工。1.0.3本规范适用的焊接方法包括气焊、焊条电弧焊、埋弧焊、钨极情性气体保护电弧焊、熔化极气体保护电弧焊、自保护药芯焊丝电弧焊、气电立焊和螺柱焊。1.0.4焊接工程的施工，应按设计文件及本规范的规定执行。1.0.5当需要修改设计文件及材料代用时，必须经原设计单位同意，并出具书面文件。1.0.6本规范应与现行国家标准《现场设备、工业管道焊接工程施工质量验收规范》GB50683配合使用。1.0.7焊接工程的施工应符合国家现行的节能减排、环境保护、安全技术和劳动保护等有关规定。1.0.8现场设备、工业管道焊接工程的施工除应符合本规范外，尚应符合国家现行有关标准的规定
