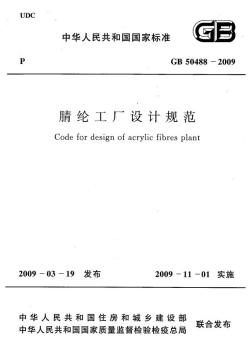

UDC中华人民共和国国家标准PGB50488-2009晴纶工厂设计规范Code for design of acrylic fibres plant发布2009-03-192009-11-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局

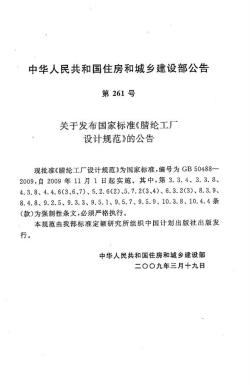

中华人民共和国住房和城乡建设部公告第261号关于发布国家标准《睛纶工厂设计规范》的公告现批准《腊纶工厂设计规范》为国家标准，编号为GB50488-2009，自2009年11月1日起实施。其中，第3.3.4、3.3.8、4.3.8、4.4.6(3、6、7)、5.2.6(2)、5.7.2(3、4)、6.3.2(3)、8.3.9、8.4.8、9.2.5、9.3.3、9.5.1、9.5.7、9.5.9、10.3.8、10.4.4条（款）为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇九年三月十九日

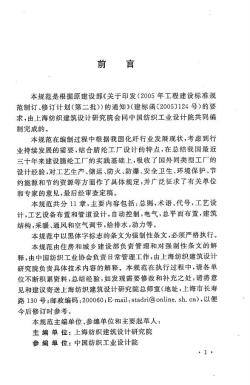

前言本规范是根据原建设部《关于印发（2005年工程建设标准规范制订、修订计划（第二批）》的通知》（建标函【2005】124号）的要求，由上海纺织建筑设计研究院会同中国纺织工业设计院共同编制完成的。本规范在编制过程中根据我国化纤行业发展现状，考虑到行业持续发展的需要，结合睛纶工厂设计的特点，在总结我国最近三十年来建设睛纶工厂的实践基础上，吸收了国外同类型工厂的设计经验，对工艺生产、储运、防火、防爆、安全卫生、环境保护、节约能源和节约资源等方面作了具体规定，并广泛征求了有关单位和专家的意见，最后经审查定稿。本规范共分11章，主要内容包括：总则，术语、代号，工艺设计，工艺设备布置和管道设计，自动控制，电气，总平面布置，建筑结构，采暖、通风和空气调节，给排水，动力等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国纺织工业协会负责日常管理工作，由上海纺织建筑设计研究院负责具体技术内容的解释。本规范在执行过程中，请各单位不断积累资料，总结经验，如发现需要修改和补充之处，请将意见和建议寄送上海纺织建筑设计研究院总师室（地址：上海市长寿路130号；邮政编码：200060，E-mail：stadrionline.sh.cn），以便今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：上海纺织建筑设计研究院参编单位：中国纺织工业设计院1

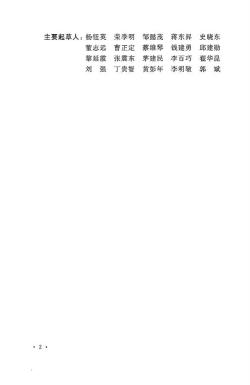

主要起草人：杨钰英荣季明邹懿茂蒋东昇史晓东董志远曹正定蔡维琴钱建勇邱建勋黎延霞张震东茅建民昂李百巧翟华昆刘强丁贵智李明敬郭斌黄彭年:2:

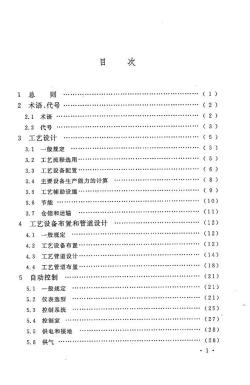

次目1总则（1)(2)2术语、代号(2)2.1术语(3)2.2代号(5)3工艺设计(5)3. 1一般规定(5)3.2工艺流程选用·(6)3.3工艺设备配置·(8)主要设备生产能力的计算3.4(9)3.5工艺辅助设施(10)3.6节能(11)仓储和运输3.7(12)工艺设备布置和管道设计4(12)4.1一般规定(12)4.2工艺设备布置(14)工艺管道设计4.3(18)4.4工艺管道布置(21)自动控制5(21)5.1一般规定(21)5.2仪表选型(25)5.3控制系统(27)5.4控制室(28)5.5供电和接地(28)5.6供气

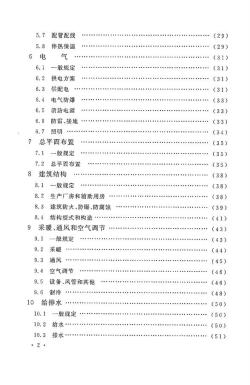

5.7配管配线(29)5.8伴热保温(29)气6电(31)6.1一般规定(31)-6.2供电方案(31)6.3供配电(31)6.4电气防爆(33)6.5消防电源(33)6.6防雷、接地(33)6.7照明(34)n总平面布置(35)7.1一般规定(35)7.2总平面布置(35)8建筑结构(38)8.1一般规定(38)8.2生产厂房和辅助用房(38)8.3建筑防火、防爆、防腐蚀(39)8.4结构型式和构造(41)Q采暖、通风和空气调节(43)9.1一般规定(43)9.2采暖(44)9.3通风(45)9.4空气调节(46)9.5设备、风管和其他(46)9.6制冷(48)10给排水(50)10.1一般规定(50)'10.2给水(50)10.3排水(51).2

10.4(52)消防力11动(54)11.1蒸气(54)11.2压缩空气(54)(54)11.3氮气本规范用词说明(56)附：条文说明(57)3

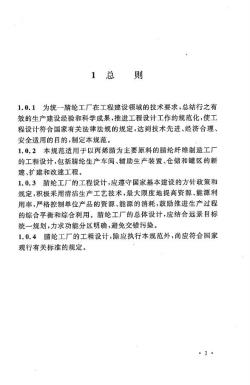

1总则1.0.1，为统一纶工厂在工程建设领域的技术要求，总结行之有效的生产建设经验和科学成果，推进工程设计工作的规范化，使工程设计符合国家有关法律法规的规定，达到技术先进、经济合理，安全适用的目的，制定本规范。1.0.2本规范适用于以丙烯睛为主要原料的腈纶纤维制造工厂的工程设计，包括睛纶生产车间、辅助生产装置、仓储和罐区的新建、扩建和改建工程。1.0.3睛纶工厂的工程设计，应遵守国家基本建设的方针政策和规定，积极采用清洁生产工艺技术，最大限度地提高资源、能源利用率，严格控制单位产品的资源、能源的消耗，鼓励推进生产过程的综合平衡和综合利用。睛纶工厂的总体设计，应结合远景目标统一规划，力求功能分区明确，避免交错污染。1.0.4睛纶工厂的工程设计，除应执行本规范外，尚应符合国家现行有关标准的规定

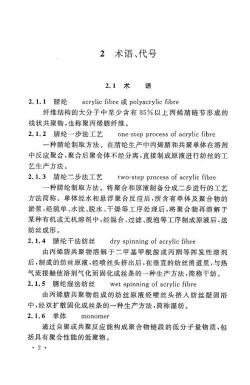

2术语、代号2.1术语2.1.1晴纶acrylicfibre或polyacrylicfibre纤维结构的大分子中至少含有85%以上丙烯睛链节形成的线状共聚物，也称聚丙烯睛纤维。2.1.2腈纶一步法工艺one-stepprocessofacrylicfibre一种睛纶制取方法。在睛纶生产中丙烯睛和共聚单体在溶剂中反应聚合，聚合后聚合体不经分离，直接制成原液进行纺丝的工艺生产方法。2.1.3腈纶二步法工艺two-stepprocessofacrylicfibre一种睛纶制取方法。将聚合和原液制备分成二步进行的工艺方法简称。单体经水相悬浮聚合反应后，所含有单体及聚合物的淤浆，经脱单、水洗、脱水、燥等工序处理后，将聚合物再溶解于某种有机或无机溶剂中，经混合、过滤、脱泡等工序制成原液后，送纺丝成形。2.1.4腈纶干法纺丝dryspinningofacrylicfibre由丙烯睛共聚物溶解于二甲基甲酰胺或丙酮等挥发性溶剂后，制成的纺丝原液，经喷丝头挤出后，在垂直的纺丝甬道里，与热气流接触使溶剂气化而固化成丝条的一种生产方法，简称干纺。2.1.5腈纶湿法纺丝wetspinning ofacrylicfibre由丙烯腈共聚物组成的纺丝原液经喷丝头挤人纺丝凝固浴中，经双扩散固化成丝条的一种生产方法，简称湿纺。2.1.6单体monomer通过自聚或共聚反应能构成聚合物链段的低分子量物质，包括具有聚合性能的低聚物。.2:

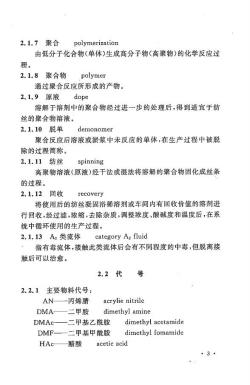

polymerization2.1.7聚合由低分子化合物（单体）生成高分子物（高聚物）的化学反应过程。2.1.8聚合物polymer通过聚合反应所形成的产物。dope2.1.9原液溶解于溶剂中的聚合物经过进一步的处理后，得到适宜于纺丝的聚合物溶液。2.1.10脱单demonomer聚合反应后溶液或淤浆中未反应的单体，在生产过程中被脱除的过程简称。2.1.11纺丝spinning高聚物溶液（原液）经干法或湿法将溶解的聚合物固化成丝条的过程。2.1.12回收recovery将使用后的纺丝凝固浴稀溶剂或车间内有回收价值的溶剂进行回收，经过滤，浓缩，去除杂质，调整浓度、酸碱度和温度后，在系统中循环使用的生产过程，category A, fluid2.1.13A2类流体指有毒流体，接触此类流体后会有不同程度的中毒，但脱离接触后可以治愈。号2.2代2.2.1主要物料代号：acrylie nitrileAN一丙烯睛DMAdimethyl amine二甲胺dimethyl acetamideDMAc二甲基乙酰胺dimethyl fomamideDMF二甲基甲酰胺HAc醋酸acetic acid
