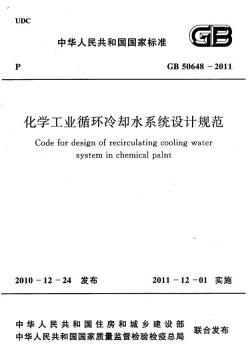

UDCGB中华人民共和国国家标准PGB50648-2011化学工业循环冷却水系统设计规范Code for design of recirculating cooling watersysteminchemicalpalnt2010-12-24发布2011 -12 -01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局

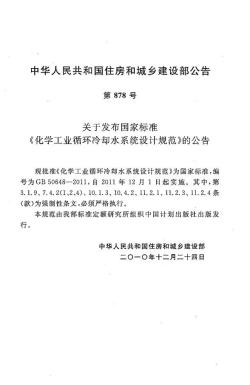

中华人民共和国住房和城乡建设部公告第878号关于发布国家标准《化学工业循环冷却水系统设计规范》的公告现批推《化学工业循环冷却水系统设计规范》为国家标准，编号为GB50648-2011，自2011年12月1日起实施。其中，第3.1.9、7.4.2(1、2、4)、10.1.3、10.4.2、11.2.1、11.2.3、11.2.4条（款）为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇一〇年十二月二十四日

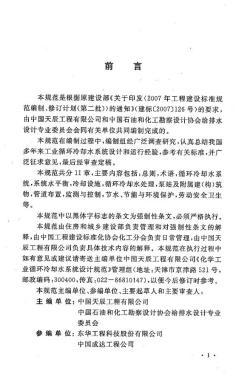

前言本规范是根据原建设部《关于印发<2007年工程建设标准规范编制、修订计划（第二批）》的通知》（建标{2007126号）的要求，由中国天辰工程有限公司和中国石油和化工勘察设计协会给排水设计专业委员会会同有关单位共同编制完成的。本规范在编制过程中，编制组经广泛调查研究，认真总结我国多年来工业循环冷却水系统设计和运行经验，参考有关标准，并广泛征求意见，最后经审查定稿。本规范共分11章，主要内容包括：总则，术语，循环冷却水系统，系统水平衡，冷却设施，循环冷却水处理，泵站及附属建（构）筑物，管道布置，监测与控制，节水、节能与环境保护，劳动安全卫生等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国工程建设标准化协会化工分会负责日常管理，由中国天辰工程有限公司负责具体技术内容的解释。本规范在执行过程中如有意见或建议请寄送主编单位中国天辰工程有限公司《化学工业循环冷却水系统设计规范》管理组（地址：天津市京津路521号，邮政编码：300400，传真：022一86810147），以便今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国天辰工程有限公司中国石油和化工勘察设计协会给排水设计专业委员会参编单位：东华工程科技股份有限公司中国成达工程公司

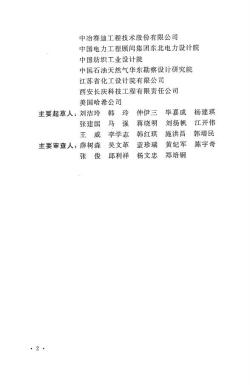

中冶赛迪工程技术股份有限公司中国电力工程顾间集团东北电力设计院中国纺织工业设计院中国石油天然气华东勘察设计研究院江苏省化工设计院有限公司西安长庆科技工程有限责任公司美国哈希公司杨建琪主要起草人：刘洁玲韩玲仲伊三毕喜成江开伟蒋晓明刘扬帆张建国马强郭增民施洪昌韩红琪王威李学志陈宇奇黄纪军吴文革蓝珍瑞主要审查人：薛树森邱利祥杨文忠郑培钢张俊2

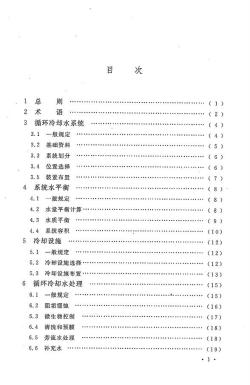

目次总1则2.术语23循环冷却水系统3. 1一般规定4. )3. 2基础资料5)3.3系统划分6)3. 4位置选择63.5装置布置F4系统水平衡84.1一般规定(8)4.2水量平衡计算(8)4.3水质平衡(9)4.4系统容积(10)5冷却设施(12)5.1一般规定(12)5.2冷却设施选择(12)5.3冷却设施布置(13)6循环冷却水处理(15)6.1一般规定(15)6.2阻垢缓蚀(16)6.3微生物控制(17)6.4清洗和预膜(18)6.5旁流水处理(18)6.6补充水(19).1

(19)6.7排水处理(19)6.8药剂储存和投配·(21)7泵站及附属建(构)筑物(21)7.1.一般规定(21)7.2泵站(22)7.3吸水池及过水廊道(22)7.4附属建（构)筑物(24)8管道布置(24)8.1一般规定(25)8.2管道敷设(27)监测与控制9(27)一股规定9.1(27)监测、控制9.2(28)9.3分析化验(31)节水、节能与环境保护10(31)般规定10.1(31)10.2节水·(31)10.3节能·(32)10.4环境保护(33)11劳动安全卫生(33)11.1一般规定.(33)11.2安全卫生设施(35)本规范用词说明(36)引用标准名录.(37)附：条文说明.2

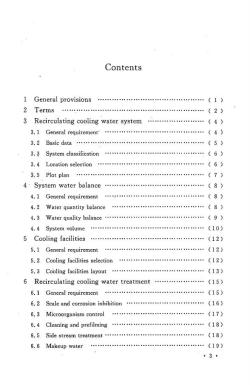

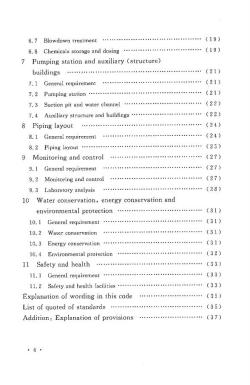

Contents1General provisions1)2Terms23Recirculatingcoolingwater system(4)3.1General requirement43.2Basic data(5)3.36)Systemclassification?3.4 Location selection6)3.5Plotplan74:Systemwaterbalance8)4.1General requirement(8)4.2 Water quantity balance(8)4.3Water qualitybalance(9)(10)4.4 System volume5 Coolingfacilities(12)(12)5.1 Generalrequirement(12)5.2Cooling facilities selection(13)5.3Coolingfacilitieslayout6 Recirculating cooling water treatment(15)(15)6.1General requirement6.2 Scale and corrosion inhibition(16)(17)6.3Microorganism control(18)6.4Cleaning and prefilming(18)6.5Side stream treatment(19)6.6Makeup water.3

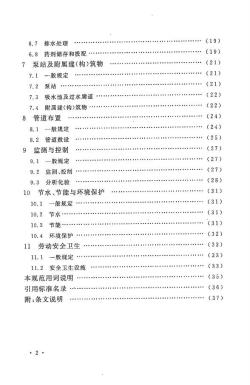

(19)6.7Blowdown treatment(19)6.8 Chemicals storage and dosing7 Pumping station and auxiliary (structure)(21)buildings(21)7.1 General requirement(21)7.2Pumping station(22)7.3Suction pitand water channel(22)7.4Auxiliary structure and buildings(24)8Piping layout(24)8.1 General requirement(25)8.2Piping layout:(27)9 Monitoring and control(27)9.1 General requirement(27)9.2Monitoringand control(28)9.3Laboratory analysisWater conservation, energy conservation and10(31)environmental protection(31)10.1General requirement(31)10.2Water conservation(31)10.3Energyconservation(32)10.4Environmentalprotection(33)Il Safety and health(33)11.1 General requirement(33)11.2Safety and health facilities(35)Explanation of wording in this code(35)List of quoted of standards(37)Addition:Explanationof provisions

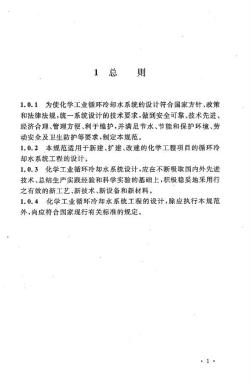

则1总1.0.1为使化学工业循环冷却水系统的设计符合国家方针、政策和法律法规，统一系统设计的技术要求，做到安全可靠、技术先进、经济合理、管理方便、利于维护，并满足节水、节能和保护环境、劳动安全及卫生防护等要求，制定本规范。1.0.2本规范适用于新建、扩建、改建的化学工程项目的循环冷却水系统工程的设计。1.0.3化学工业循环冷却水系统设计，应在不断吸取国内外先进技术、总结生产实践经验和科学实验的基础上，积极稳妥地采用行之有效的新工艺、新技术、新设备和新材料。1.0.4化学工业循环冷却水系统工程的设计，除应执行本规范外，尚应符合国家现行有关标准的规定

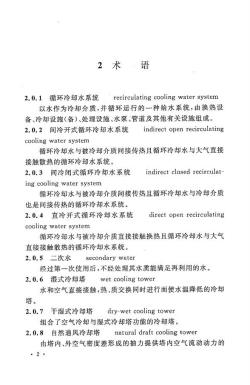

2术语2.0.1循环冷却水系统recirculatingcoolingwatersystem以水作为冷却介质，并循环运行的一种给水系统，由换热设备、冷却设施（备）、处理设施、水泵、管道及其他有关设施组成。indirect open recirculating2.0.2间冷开式循环冷却水系统coolingwater system循环冷却水与被冷却介质间接传热且循环冷却水与大气直接接触散热的循环冷却水系统。indirect closed recirculat-2.0.3间冷闭式循环冷却水系统ing cooling water system循环冷却水与被冷却介质间接传热且循环冷却水与冷却介质也是间接传热的循环冷却水系统。direct open recirculating2.0.4直冷开式循环冷却水系统cooling water system循环冷却水与被冷却介质直接接触换热且循环冷却水与大气直接接触散热的循环冷却水系统。2.0.5，二次水secondary water经过第一次使用后，不经处理其水质能满足再利用的水。2.0.6湿式冷却塔wet cooling tower水和空气直接接触，热、质交换同时进行而使水温降低的冷却塔。dry-wet cooling tower2.0.7干湿式冷却塔组合了空气冷却与湿式冷却塔功能的冷却塔。natural draft cooling tower2.0.8自然通风冷却塔由塔内、外空气密度差形成的抽力提供塔内空气流动动力的.2
