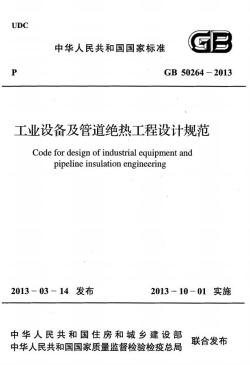

UDCGB中华人民共和国国家标准PGB50264-2013工业设备及管道绝热工程设计规范Code for design of industrial equipment andpipeline insulation engineering2013-03-14发布2013-10-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局

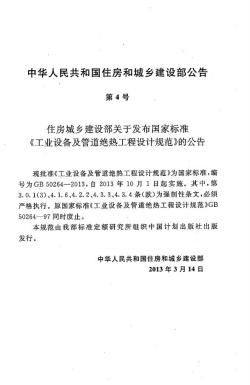

中华人民共和国住房和城乡建设部公告第4号住房城乡建设部关于发布国家标准《工业设备及管道绝热工程设计规范》的公告现批准《工业设备及管道绝热工程设计规范》为国家标准，编号为GB50264一2013，自2013年10月1日起实施。其中，第3.0.1(3）、4.1.6、4.2.2、4.3.3、4.3.4条（款）为强制性条文，必须严格执行。原国家标准《工业设备及管道绝热工程设计规范》GB50264—97同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2013年3月14日

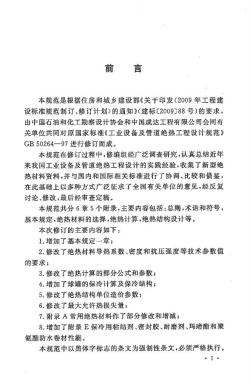

前言本规范是根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订，修订计划》的通知》（建标[2009]88号）的要求，由中国石油和化工勘察设计协会和中国成达工程有限公司会同有关单位共同对原国家标准《工业设备及管道绝热工程设计规范》GB50264—97进行修订面成。本规范在修订过程中，修编组经广泛调查研究，认真总结近年来我国工业设备及管道绝热工程设计的实践经验，收集了新型绝热材料资料，并与国内和国际相关标准进行了协调、比较和借鉴，在此基础上以多种方式广泛征求了全国有关单位的意见，经反复讨论、修改，最后经审查定稿。本规范共分6章5个附录，主要内容包括：总则，术语和符号，基本规定，绝热材料的选择，绝热计算，绝热结构设计等。本次修订的主要内容如下：1.增加了基本规定一章；2.修改了绝热材料导热系数、密度和抗压强度等技术参数值的要求：3.修改了绝热计算的部分公式和参数；4.增加了球罐的保冷计算及保冷结构：5.修改了绝热结构单位造价参数；6.修改了最大允许热损失量；7.附录A常用绝热材料作了部分修改和增减；8.增加了附录E保冷用粘结剂、密封胶、耐磨剂、玛蹄酯和聚氨酯防水卷材性能。本规范中以黑体字标志的条文为强制性条文，必须严格执行。1

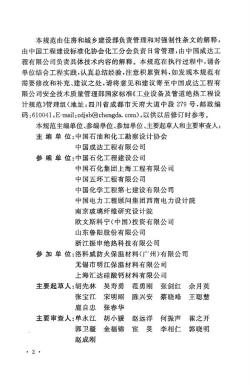

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国工程建设标准化协会化工分会负责日常管理，由中国成达工程有限公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，如发现本规范有需要修改和补充、建议之处，请将意见和建议寄至中国成达工程有限公司安全技术质量管理部国家标准《工业设备及管道绝热工程设计规范》管理组（地址：四川省成都市天府大道中段279号，邮政编码：610041，E-mail：cdjsb@chengda.com），以供以后修订时参考。本规范主编单位、参编单位、参加单位、主要起草人和主要审查人：主编单位：中国石油和化工勘察设计协会中国成达工程有限公司参编单位：中国石化工程建设公司中国石化集团上海工程有限公司中国五环工程有限公司中国化学工程第七建设有限公司中国电力工程顾问集团西南电力设计院南京玻璃纤维研究设计院欧文斯科宁（中国）投资有限公司山东鲁阳股份有限公司浙江振申绝热科技有限公司参加单位：洛科威防火保温材料（广州）有限公司无锡市明江保温材料有限公司上海汇达硅酸钙材料有限公司主要起草人：胡先林吴寿勇范剪刚张剑红余月英张宝江宋明昭陈兴安蔡晓峰王聪慧鹿自忠张春华主要审查人：单永江胡小媛赵远洋何振声崔之开郭卫疆金福锦宦李相仁郭晓明?赵成刚·2

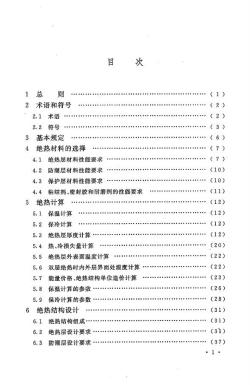

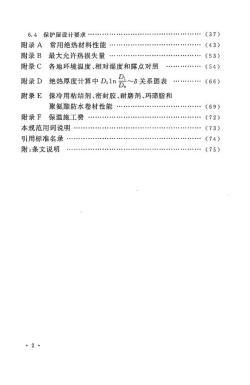

目次1总则(1)2术语和符号(2)2.1术语(2)2.2符号(3)3(6)基本规定4绝热材料的选择（7)(7)4.1绝热层材料性能要求(10)4.2防潮层材料性能要求(10)4.3保护层材料性能要求(11)粘结剂、密封胶和耐磨剂的性能要求4.4(12)5绝热计算(12)5.1保温计算(12)5.2保冷计算(12)5. 3绝热层厚度计算(20)5. 4热、冷损失量计算(22)5.5绝热层外表面温度计算(22)双层绝热时内外层界面处温度计算5.6(23)能量价格、绝热结构单位造价计算5.7(26)5.8保温计算的参效(28)5.9保冷计算的参数.6.绝热结构设计(31)(31)6.1绝热结构组成(31)6.2绝热层设计要求(37)6.3防潮层设计要求

(37)6.4保护层设计要求附录A常用绝热材料性能(43)附录B最大允许热损失量(53)附录C各地环境温度、相对湿度和露点对照(54)D,~关系图表附录D绝热厚度计算中D,1n(66)Do附录E保冷用粘结剂、密封胶、耐磨剂、玛蹄脂和聚氨酯防水卷材性能(69)附录F保温施工费(72)本规范用词说明(73)引用标准名录(74)附：条文说明(75)2

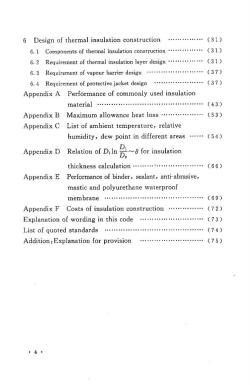

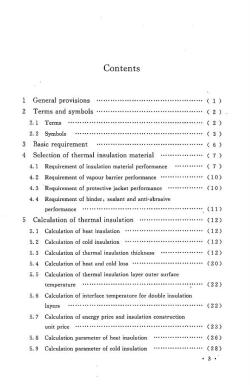

Contents1General provisions(1)2Terms and symbols.(2 )2.1Terms(2)2.2Symbols(3)3Basic requirement(6)4Selection of thermal insulation material(7)(7)4.1Requirement of insulation material performance(10)4.2 Requirement of vapour barrier performance.4.3Requirement of protective jacket performance(10)4.4Requirement of binder, sealant and anti-abrasive(11)performance5 Calculation of thermal insulation(12)(12)5.1 Calculation of heat insulation(12)5.2Calculation of cold insulation(12)5.3 Calculation of thermal insulation thicknessCalculation of heat and cold loss:(20)5.45.5Calculation of thermal insulation layer outer surface(22)temperature5.6Calculation of interface temperature for double insulation(22)layers5.7Calculation of energy price and insulation construction(23)unitprice.5.8Calculation parameterof heat insulation(26)(28)5.9Calculation parameter of cold insulation3

6 Design of thermal insulation construction(31)(31)6.1 Components of thermal insulation construction(31)6.2Requirement of thermal insulation layer design ..(37)6.3 Requirement of vapour barrier design(37)6.4Requirement of protective jacket designAppendix A Performance of commonly used insulation(43)materialAppendix B Maximum allowance heat loss ...(53)Appendix C List of ambient temperature, relativehumidity, dew point in different areas ..... (54)InD~for insulationAppendixDRelationof D,lnD.thickness calculation .(66)Appendix E Performance of binder, sealant, anti-abrasive,mastic and polyurethane waterproof(69)membrane(72)AppendixFCosts of insulation construction...(73)Explanation of wordinginthis code(74)List of quoted standardsAddition:Explanationfor provision(75)

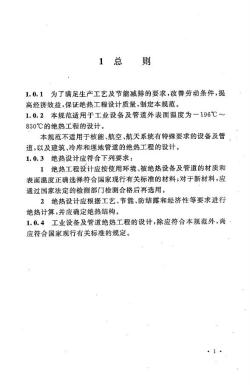

则1总1.0.1为了满足生产工艺及节能减排的要求，改善劳动条件，提高经济效益，保证绝热工程设计质量，制定本规范。1.0.2本规范适用于工业设备及管道外表面温度为一196℃~850℃的绝热工程的设计。本规范不适用于核能、航空、航天系统有特殊要求的设备及管道，以及建筑、冷库和埋地管道的绝热工程的设计。1.0.3绝热设计应符合下列要求：1绝热工程设计应按使用环境、被绝热设备及管道的材质和表面温度正确选择符合国家现行有关标准的材料；对于新材料，应通过国家法定的检测部门检测合格后再选用。2绝热设计应根据工艺、节能、防结露和经济性等要求进行绝热计算，并应确定绝热结构。1.0.4工业设备及管道绝热工程的设计，除应符合本规范外，尚应符合国家现行有关标准的规定

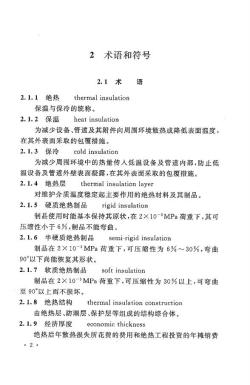

2术语和符号2.1术语2.1.1、绝热thermal insulation保温与保冷的统称。2.1.2，保温heat insulation为减少设备、管道及其附件向周围环境散热或降低表面温度，在其外表面采取的包覆措施。2.1.3保冷cold insulation为减少周围环境中的热量传入低温设备及管道内部，防止低温设备及管道外壁表面凝露，在其外表面采取的包覆措施。2.1.4绝热层thermal insulation layer对维护介质温度稳定起主要作用的绝热材料及其制品。2.1.5硬质绝热制品rigid insulation制品使用时能基本保持其原状，在2×10-"MPa荷重下，其可压缩性小于6%，制品不能弯曲。2.1.6半硬质绝热制品semi-rigid insulation制品在2×10-3MPa荷重下，可压缩性为6%～30%，弯曲90°以下尚能恢复其形状。2.1.7软质绝热制品soft insulation制品在2×10-3MPa荷重下，可压缩性为30%以上，可弯曲至90°以上而不损坏。2.1.8绝热结构thermalinsulation construction由绝热层、防潮层、保护层等组成的结构综合体。2.1.9经济厚度economicthickness绝热后年散热损失所花费的费用和绝热工程投资的年摊销费.2
