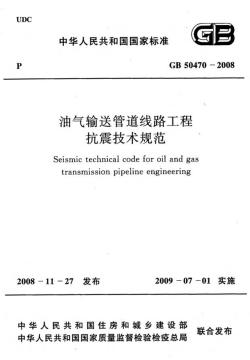

UDCGB中华人民共和国国家标准PGB50470-2008油气输送管道线路工程抗震技术规范Seismictechnical codefor oil and gastransmission pipeline engineering发布2009-07-01实施2008-11-27中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局

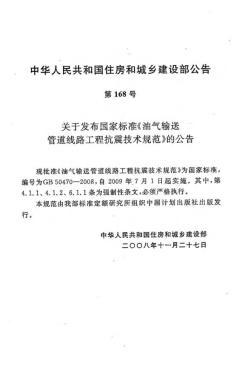

中华人民共和国住房和城乡建设部公告第168号关于发布国家标准《油气输送管道线路工程抗震技术规范》的公告现批准《油气输送管道线路工程抗震技术规范》为国家标准，编号为GB50470一2008，自2009年7月1日起实施。其中，第4.1.1、4.1.2、6.1.1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇八年十一月二十七日

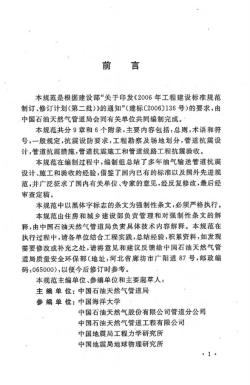

前言本规范是根据建设部“关于印发《2006年工程建设标准规范制订、修订计划（第二批）》的通知”（建标【2006】136号）的要求，由中国石油天然气管道局会同有关单位共同编制完成。本规范共分9章和6个附录，主要内容包括：总则，术语和符号，一般规定，抗震设防要求，工程勘察及场地划分，管道抗震设计，管道抗震措施，管道抗震施工和管道线路工程抗震验收。本规范在编制过程中，编制组总结了多年油气输送管道抗震设计、施工和验收的经验，借鉴了国内已有的标准以及国外先进规范，并广泛征求了国内有关单位、专家的意见，经反复修改，最后经审查定稿。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国石油天然气管道局负责具体技术内容解释。本规范在执行过程中，请各单位结合工程实践，总结经验，积累资料，如发现需要修改或补充之处，请将意见和建议反馈给中国石油天然气管道局质量安全环保部（地址：河北省廊坊市广阳道87号，邮政编码：065000），以便今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中国石油天然气管道局参编单位：中国海洋大学中国石油天然气股份有限公司管道分公司中国石油天然气管道工程有限公司中国地震局工程力学研究所中国地震局地球物理研究所

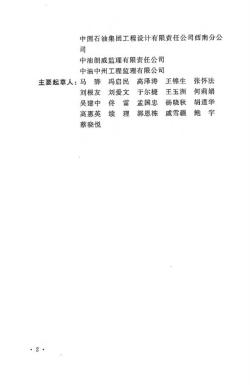

中国石油集团工程设计有限责任公司西南分公司中油朗威监理有限责任公司中油中州工程监理有限公司张怀法高泽涛王锦生主要起草人：马骅冯启民-何莉娟于尔捷王玉洲刘根友刘爱文胡道华孟国忠杨晓秋吴建中佟雷鲍宇郭恩栋威雪疆高惠英续理蔡晓悦.2

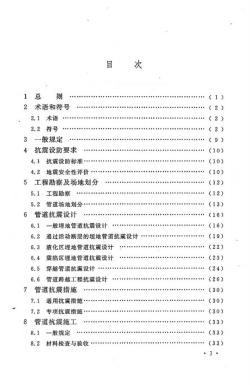

目次1总则1)12术语和符号(2)2.1术语(2)2.2符号(2)3一般规定(9)4抗震设防要求(10)(10)4.1抗震设防标准(10)4.2地震安全性评价5工程勘察及场地划分(12)(12)5.1.工程勘察(13)5.2管道场地划分·6管道抗震设计(16)(16)6.1一般理地管道抗震设计(19)6.2通过活动断层的理地管道抗震设计液化区埋地管道抗震设计(22)6.3震陷区埋地管道抗震设计(23)6.46.5(24)穿越管道抗震设计6.6(26)管道跨越工程抗震设计管道抗震措施7(30)7.1(30)通用抗震措施·(30)7.2专项抗震措施8管道抗震施工(33)(33)8.1一般规定(33)8.2材料检查与验收.1:

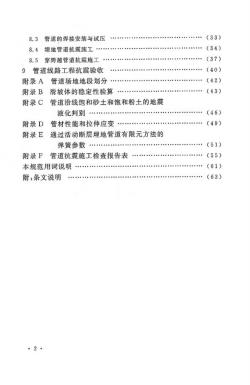

(33)8.3管道的焊接安装与试压(34)8.4埋地管道抗震施工(37)8.5穿跨越管道抗震施工(40)9管道线路工程抗震验收(42)附录A管道场地地段划分（43)附录B滑坡体的稳定性验算管道沿线饱和砂土和饱和粉土的地震附录C(46)液化判别(49)管材性能和拉伸应变附录D通过活动断层埋地管道有限元方法的附录E（51)弹簧参数（55)管道抗震施工检查报告表附录F(61)本规范用词说明(63)附：条文说明2

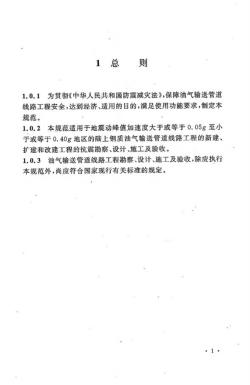

1总则1.0.1为贯彻《中华人民共和国防震减灾法》，保障油气输送管道线路工程安全，达到经济、适用的目的，满足使用功能要求，制定本规范。1.0.2本规范适用于地震动峰值加速度大于或等于0.05g至小于或等于0.40g地区的陆上钢质油气输送管道线路工程的新建、扩建和改建工程的抗震勘察、设计、施工及验收。1.0.3油气输送管道线路工程勘察、设计、施工及验收，除应执行本规范外，尚应符合国家现行有关标准的规定

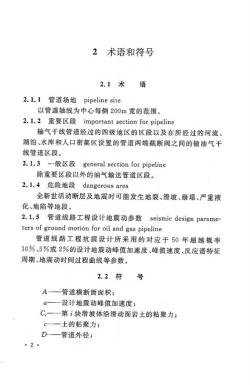

2术语和符号2.1术语2.1.1管道场地pipelinesite以管道轴线为中心每侧200m宽的范围。2.1.2重要区段importantsectionforpipeline输气干线管道经过的四级地区的区段以及在所经过的河流、湖泊、水库和人口密集区设置的管道两端截断阀之间的输油气干线管道区段。2.1.3般区段general sectionforpipeline除重要区段以外的油气输送管道区段。2.1.4危险地段dangerousarea全新世活动断层及地震时可能发生地裂、滑坡、崩塌、严重液化、地陷等地段。2.1.5管道线路工程设计地震动参数seismicdesignparame-ters of ground motion for oil and gas pipeline管道线路工程抗震设计所采用的对应于50年超越概率10%、5%或2%的设计地震动峰值加速度、峰值速度、反应谱特征周期、地震动时间过程曲线等参数。2.2符号A-一管道横断面面积；a—设计地震动峰值加速度；C一一第i块滑坡体沿滑动面岩土的粘聚力；c——土的粘聚力；D一管道外径；.2

D,-一土弹簧间距；d一场地土层计算深度；d-液化土特征深度；de一管道底部埋置深度；d场地土层计算深度范围内第土层的厚度；dh-一点所在土层厚度；d.饱和土标准贯人试验点深度；du第讠个标准贯入点的深度；d—上覆盖非液化土层厚度；d-—地下水位深度；E—管道材料的弹性模量；E——管道应力-应变简化折线中弹性区的材料模量；E—管道应力-应变简化折线中弹塑性区的材料模量；E第i块滑坡体的剩余下推力；E,--一第i一1块滑坡体的剩余下推力；F-·一作用于等效非线性弹簧的外力；F—滑坡体第i土条的地震水平力；f.-一沿管轴方向管土之间的滑动摩擦力；fa-由载荷试验等方法得到的地基承载力特征值；f.沿管轴方向土壤与管道外表面之间单位长度上的摩擦力；重力加速度；gH-管道轴线至管沟上表面之间的埋深；I-管道横断面惯性矩；Ie-液化指数；Ip-一塑性指数；K,-一地基反力模量；Kal~一滑坡体稳定系数；k一滑坡体安全系数；

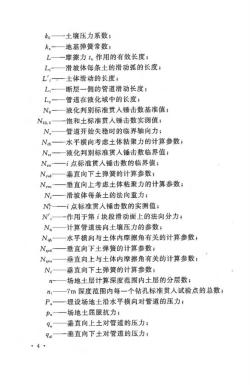

k。土壤压力系数；k,地基弹簧常数；L一一摩擦力作用的有效长度；L，一滑坡体每条土的滑动弧的长度；L：土体滑动的长度；L.一断层一侧的管道滑动长度；L—管道在液化域中的长度；液化判别标准贯入锤击数基准值；N.饱和土标准贯人锤击数实测值；N63.5管道开始失稳时的临界轴向力；N.水平横向考虑土体粘聚力的计算参数；Neh液化判别标准贯入锤击数临界值；Na一i点标准货人锤击数的临界值；NeriNewd垂直向下土弹簧的计算参数；垂直向上考虑土体粘聚力的计算参数；Neru一滑坡体每条土的法向重力；N一点标准贯入锤击数的实测值；Ni一作用于第块段滑动面上的法向分力；N-计算管道法向土壤压力的参数；N.-水平横向与土体内摩擦角有关的计算参数；NahNaud垂直向下土弹簧的计算参数；垂直向上与土体内摩擦角有关的计算参数：Navo垂直向下土弹簧的计算参数；N.场地土层计算深度范围内土层的分层数；n-7m深度范围内每一个钻孔标准贯人试验点的总数；nt埋设场地土沿水平横向对管道的压力：P.场地土屈服抗力；Pa垂直向上土对管道的压力：qu垂直向下土对管道的压力；Qat.4
