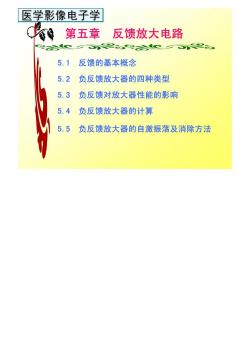

医学影像电子学 第五章 反馈放大电路 5.1 反馈的基本概念 5.2 负反馈放大器的四种类型 5.3 负反馈对放大器性能的影响 5.4 负反馈放大器的计算 5.5 负反馈放大器的自激振荡及消除方法

医学影像电子学公公公公公公 5.1反馈的基本概念 一、从一个例子说起 o+Vc 稳定工作点电路： UR Tf-→let一0f→Use 1—↓ 输入量：、e、 输出量：uoe、。 正向传输—信号从输入端到输出端的传输 反馈一将电子系统输出回路的电量（电压或电流），以一定 的方式送回到输入回路的过程

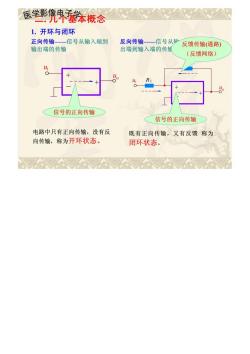

医学影本概念 1.开环与闭环 正向传输一信号从输入端到 反向传输一信号从梦反馈传输（通路） 输出端的传输 出端到输入端的传辅 (反馈网络) 信号的正向传输 信号的正向传输 电路中只有正向传输，没有反 既有正向传输，又有反馈称为 向传输，称为开环状态。 闭环状态

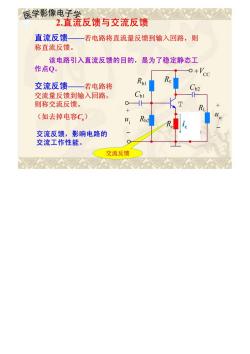

医学影像电子学公 2.直流反馈与交流反馈 直流反馈—一—若电路将直流量反馈到输入回路，则 称直流反馈。 该电路引入直流反馈的目的，是为了稳定静态工 作点Q。 o+Vcc R 交流反馈一若电路将 交流量反馈到输入回路， 则称交流反馈。 (如去掉电容C。) 交流反馈，影响电路的 交流工作性能。 交流反馈

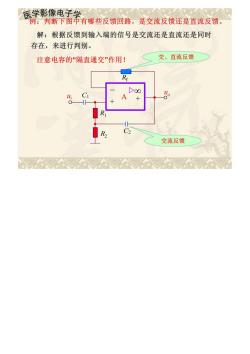

医学影像电子学△ 例：判断下图中有哪些反馈回路，是交流反馈还是直流反馈。 解：根据反馈到输入端的信号是交流还是直流还是同时 存在，来进行判别。 注意电容的“隔直通交”作用！ 交、直流反馈 交流反馈

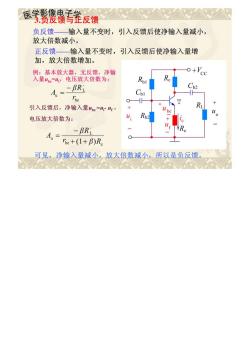

医学影儳贵釜反馈 负反馈—输入量不变时，引入反馈后使净输入量减小， 放大倍数减小。 正反馈输入量不变时，引入反馈后使净输入量增 加，放大倍数增加。 例：基本放大器，无反馈，净输 入量c=,电压放大倍数为： As二BR 引入反馈后，净输入量e=4山： 电压放大倍数为： R A= -BR e+(1+B)R 可见，净输入量减小，放大倍数减小，所以是负反馈

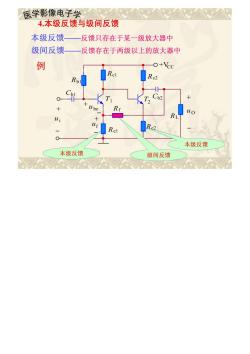

医学影像电子学△△公 4.本级反馈与级间反馈 本级反馈—反馈只存在于某一级放大器中 级间反馈—反馈存在于两级以上的放大器中 例 R Cb R Re Q 本级反馈 本级反馈 级间反馈

医学影像电子学公公公 5.2负反馈放大器的四种类型 负反馈类型有四种组态： 电压串联负反馈 电压并联负反馈 电流串联负反馈 电流并联负反馈

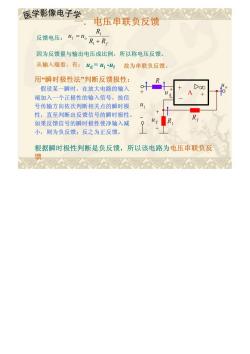

医学影像电子学△公△ 电压串联负反馈 反馈电压：“，=R+R 因为反馈量与输出电压成比例，所以称电压反馈。 从输入端看，有：4妇=4-山：故为串联负反馈。 用“瞬时极性法”判断反馈极性： 假设某一瞬时，在放大电路的输入 端加入一个正极性的输入信号，按信 号传输方向依次判断相关点的瞬时极 性，直至判断出反馈信号的瞬时极性 如果反馈信号的瞬时极性使净输入减 小，则为负反馈；反之为正反馈。 根据瞬时极性判断是负反馈，所以该电路为电压串联负反 馈

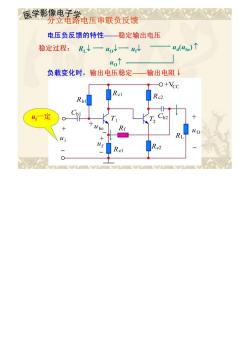

医学影像电子学公公△△ 分立电蕗电压串联负反馈 电压负反馈的特性——稳定输出电压 稳定过程：R↓一o↓一N -4a(ue)↑ o↑ 负载变化时，输出电压稳定—输出电阻↓ +VcC Rc2 一定 Rf uf Re2
