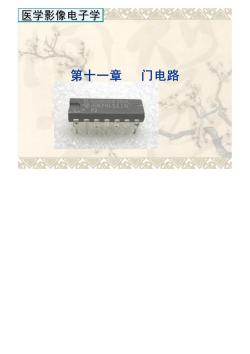

医学影像电子学△△△公 第十一章 门电路

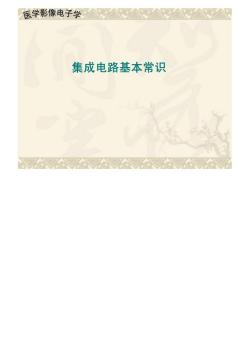

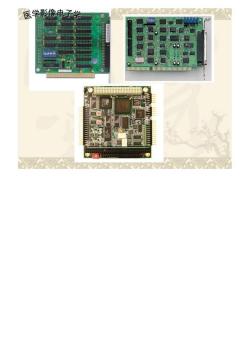

医学影像电子学公公公公公 集成电路基本常识

医学影像电子学

医学影像电子学公公公公公 Z2227777 27772

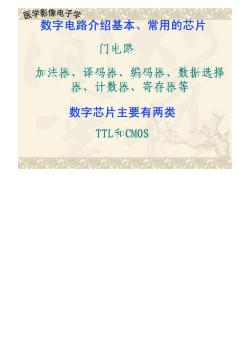

医学影像电子学 数字电路介绍基本、常用的芯片 门电路 加法器、译码器、编码器、数据选择 器、计数器、寄存器等 数字芯片主要有两类 TTL和CMOS

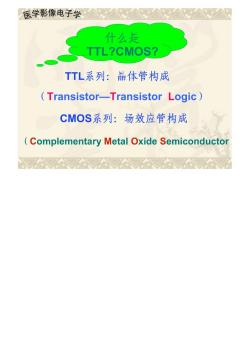

医学影像电子学公公公公公公公 什么是 TTL?CMOS? TTL系列：晶体管构成 (Transistor-Transistor Logic CMOS系列：场效应管构成 Complementary Metal Oxide Semiconductor

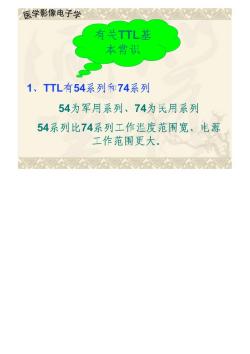

医学影像电子学公 有关TTL基 本常识 1、TTL有54系列和74系列 54为军用系列、74为民用系列 54系列比74系列工作温度范围宽、电源 工作范围更大

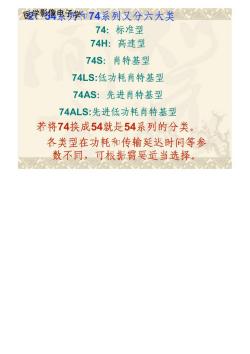

学影集74系列又分六大类△△ 74:标准型 74H:高速型 74S:肖特基型 74LS:低功耗肖特基型 74AS:先进肖特基型 74ALS:先进低功耗肖特基型 若将74换成54就是54系列的分类。 各类型在功耗和传输延迟时间等参 数不同，可根指需要适当选择

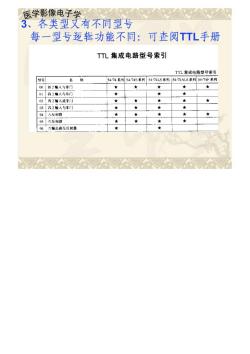

医学影像电子学公公 3、各类型又有不同型号 每一型号逻辑功能不同：可查阅TTL手册 TTL集成电路型号索引 TTL集成电路型号索引 名 474系判5474S系列5474LS系列5474AS系列5474F系列 001四2人与非门 ★ ★ ★ nI西2编人上士非门 2四2输入或非 03网2输入与春们 04A发相器 05大反相 6大翰出高压反相器 ★

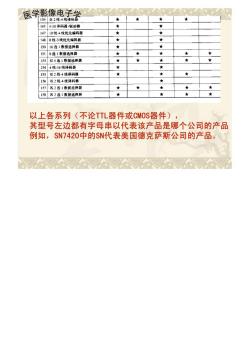

医学影像电合 9双 ★ 145410译码稻魔动播 ★ 14710线4线优先编网器 ★ 14818线，3线优先编码器 ★ 1518选1数据遗择器 153双4选1数据选择着 1544线16线译码 15双2找4线泽码 ★ 156双2线4线译码器 157四2透1数据选择器 ★ 58四2选1数松选择器 以上各系列（不论TTL器件或CMOS器件）， 其型号左边都有字母串以代表该产品是哪个公司的产品 例如，SN7420中的SN代表美国德克萨斯公司的产品
