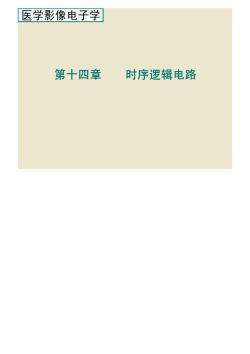

医学影像电子学 第十四章 时序逻辑电路

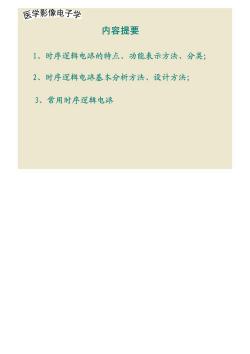

医学影像电子学 内容提要 1、时序逻辑电路的特点、功能表示方法、分类； 2、时序逻辑电路基本分析方法、设计方法； 3、常用时序逻辑电路

医学影像电子学 概述 一、时序电路的特点 1.定义 任何时刻电路的 输出，不仅和该时刻 的输入信号有关，而 且还取决于电路原来 的状态

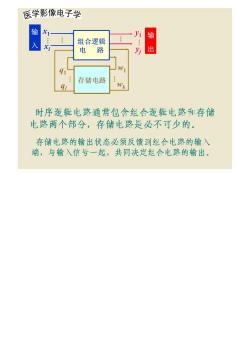

医学影像电子学 输 输 入 组合逻辑 电路 出 存储电路 Wk 时序逻辑电路通常包含组合逻辑电路和存储 电路两个部分，存储电路是必不可少的。 存储电路的输出状态必须反馈到组合电路的输入 端，与输入信号一起，共同决定组合电路的输出

医学影像电子学 结构框图 组合逻辑电路 输入 输 信号 出信 存储电路 存储电 路的输 出 存储电路的输 入信号

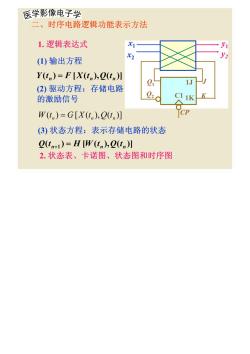

医学影像电子学 二、时序电路逻辑功能表示方法 1.逻辑表达式 (①)输出方程 Y(t)=F[X(t),2(t) 1J (2)驱动方程：存储电路 的激励信号 2. W(t)=G[X(t ),(t] (③)状态方程：表示存储电路的状态 2(t)=H W (t),2(tI 2.状态表、卡诺图、状态图和时序图

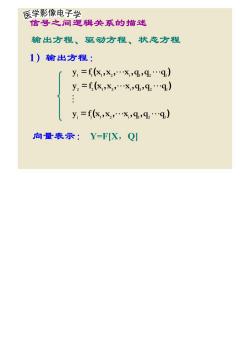

医学影像电子学 信号之间逻辑关系的描述 输出方程、驱动方程、状态方程 1)输出方程： y,=f(8,x,X,q,q2…q） y2=f(8,x,x,9,4…q） y,=fK,x,X,9,q2…q） 向量表示：Y=FX,Q]

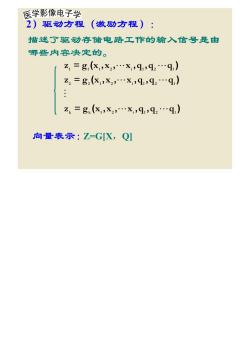

医学影像电子学 2)驱动方程（激励方程)： 描述了驱动存储电路工作的输入信号是由 哪些内容决定的。 乞1=g(X,x2,…x,91,q2…q） z2=g(X,X2,…X,q1,q2…q） 乙.=g（x,x2,…8,9,92…q） 向量表示：Z=G[X,Q]

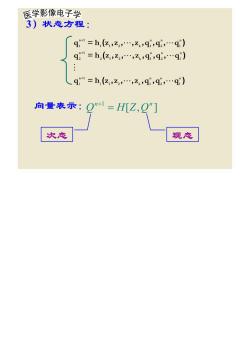

医学影像电子学 3)状态方程： q1=h,(么，乙，，么，qi,q,…q） q2”=h,(么，之，…，之，9i,92,…q） q1=h,(么，z,…,Z,q,q,…q） 向量表示：Q”+1=H[Z,Q”] 次态 现态

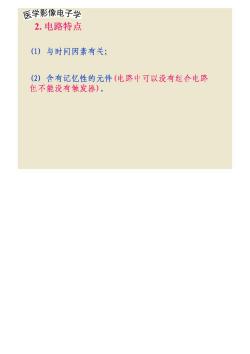

医学影像电子学 2.电路特点 (①)与时间因素有关； (2)含有记忆性的元件（电路中可以没有组合电路 但不能没有触发器)
