山东第一医科大学：《医学影像电子学》课程教学课件（打印版）第八章 波形的产生与变换电路

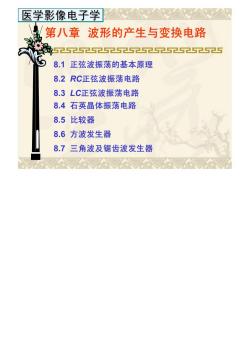

医学影像电子学 第八章 波形的产生与变换电路 8.1 正弦波振荡的基本原理 8.2 RC正弦波振荡电路 8.3 LC正弦波振荡电路 8.4 石英晶体振荡电路 8.5 比较器 8.6 方波发生器 8.7三角波及锯齿波发生器

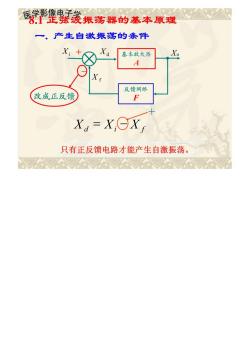

影皇鞣钱振器的基本原理 一，产生自激振荡的条件 Xi+ 基本放大器 反债网络 改成正反馈 F X=XOX 只有正反馈电路才能产生自激振荡

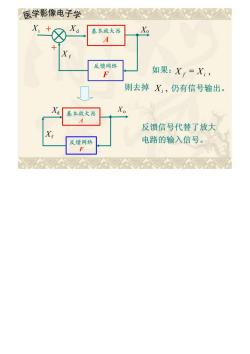

医学影像电子学公公公公 基本放大器 Xo A 反馈网络 F 如果：Xr=X, 则去掉X,仍有信号输出。 X基本放大器 Xo 反馈信号代替了放大 X 反馈网络 电路的输入信号

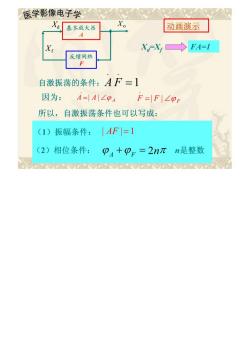

医学影像电子学公公^ X:基本放大器 X。 动画演示 A X XFX→FA= 反馈网络 F 自激振荡的条件：AF=1 因为： A=|A∠pA F=|F|∠pF 所以，自激振荡条件也可以写成： (1)振幅条件：AF=1 (2)相位条件： p4+pe=2nπn是整数

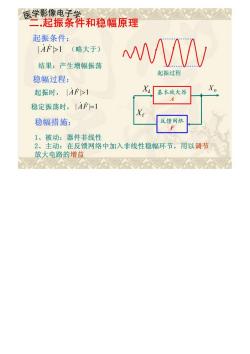

医学影像电子兰 二.起振条件和稳幅原理 起振条件： IAF>1(略大于) 结果：产生增幅振荡 起振过程 稳幅过程： 起振时，AF>1 Xa基本放大器 稳定振荡时，|AF=1 X 稳幅措施： 反馈网络 F 1、被动：器件非线性 2、主动：在反馈网络中加入非线性稳幅环节，用以调节 放大电路的增益

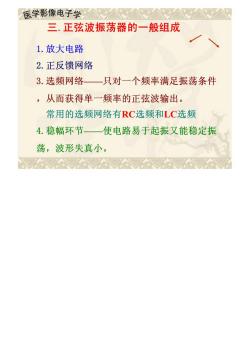

医学影像电子学公公公公 三.正弦波振荡器的一般组成 1.放大电路 2.正反馈网络 3.选频网络一只对一个频率满足振荡条件 ，从而获得单一频率的正弦波输出。 常用的选频网络有RC选频和LC选频 4.稳幅环节—使电路易于起振又能稳定振 荡，波形失真小

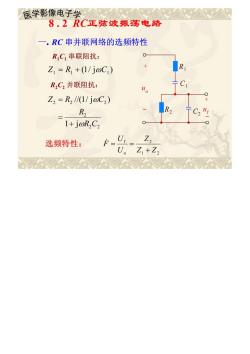

医学影像电子学△△△ 8,2RC正弦波振荡电路 一，RC串并联网络的选频特性 RC,串联阻抗： Z,=R1+(1/joC,) R2C2并联阻抗： C Z2=R21/1/joC2) R C2 1+j@R2C2 选频特性： F= U Z, U。Z,+Z

医学影像电子学公公公公心公心 1.定性分析： (1)当信号的频率很低时。 OC >>R OC3>>R2 其低频等效电路为： F 其频率特性为： 当0=0时， 0 0 4=0,|F|=0 P=+90 90 当o↑时， 0 e↑，|F|t 0F1

医学影像电子学△△△△公公公 (2)当信号的频率很高时。 1 OC<<R OC <<R 其高频等效电路为： C2 F 其频率特性为： ① 当0=∞时， 40,|F|=0 p=.90° 当o↓时， F↑，|F|t 90 PE

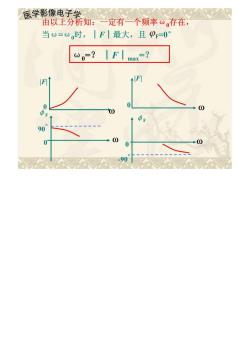

医学影像电子学△△ 由以上分析知：一定有一个频率0存在， 当w=o时，F|最大，且p=0 0=？|F|max=? F F 0 90 0 -90
