山东第一医科大学：《医学影像电子学》课程教学课件（打印版）第九章 直流稳压电源

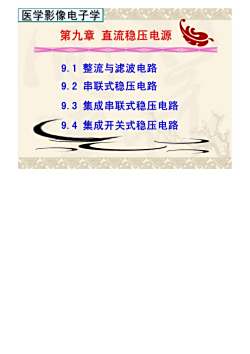

医学影像电子学 第九章 直流稳压电源 9.1整流与滤波电路 9.2串联式稳压电路 9.3集成串联式稳压电路 9.4集成开关式稳压电路

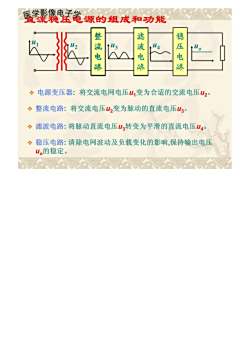

医影赣墅笔源的组成和功能 整 滤 稳 流 波 电 电 电 路 路 路 ÷电源变压器：将交流电网电压“变为合适的交流电压u2。 ÷整流电路：将交流电压u2变为脉动的直流电压“3。 ÷滤波电路：将脉动直流电压u转变为平滑的直流电压u4。 ÷稳压电路：清除电网波动及负载变化的影响，保持输出电压 u。的稳定

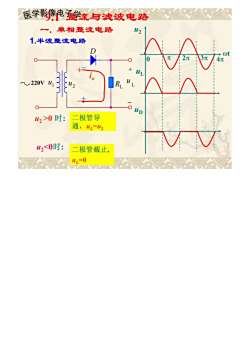

医学影缘电学流与浅波电路 一，单相整流电路 1.半波整流电路 220 42>0时： 二极管导 通，u=u 42<0时： 二极管截止

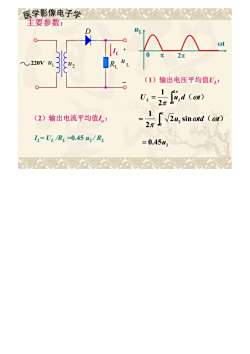

医学影像电子学△公 主要参数： AA 220V1 R 1 (1)输出电压平均值U: [i.d(o) 2π (2)输出电流平均值1。： i「nin(aw I=U/Rz=0.452/R, =0.454

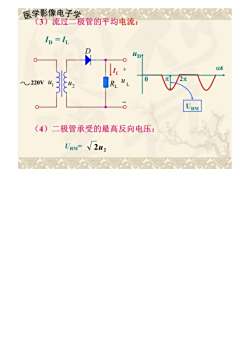

医学影像电子学公△ (3)流过二极管的平均电流： Ip=I D A220V 2元 URM (4)二极管承受的最高反向电压： URM=2u7

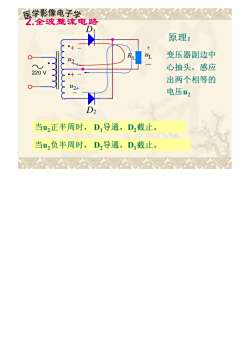

医学影像电子学△△△公 2.全波整流电路 原理 ● 变压器副边中 心抽头，感应 220V 出两个相等的 电压2 D2 当u2正半周时，D1导通，D,截止 当u2负半周时，D2导通，D,截止

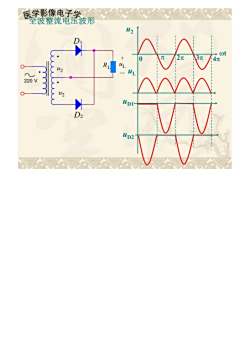

医学影像电子学△△ 全波整流电压波形 220V D

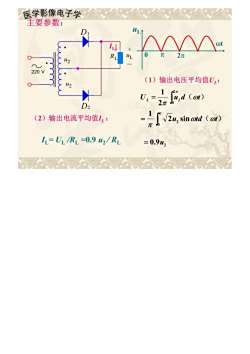

医学影像电子学公△△△△△ 主要参数： D R AAAe 220V 3 (1)输出电压平均值U: =(am） (2)输出电流平均值： ,inend ( 1=UR=0.942/R1 =0.9u

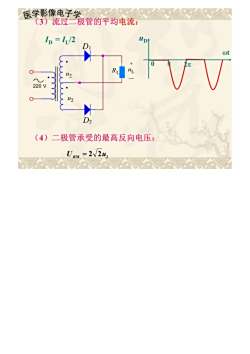

医学影像电子学 (3)流过二极管的平均电流： =/2 Q 20v (4)二极管承受的最高反向电压： URy =212u

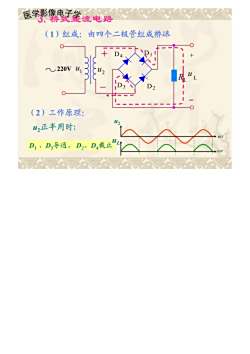

医影像墅送流电路 （1)组成：由四个二极管组成桥路 220Vu, （2)工作原理： 2正半周时：
