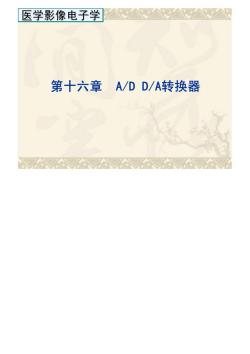

医学影像电子学△△△ 第十六章A/DD/A转换器

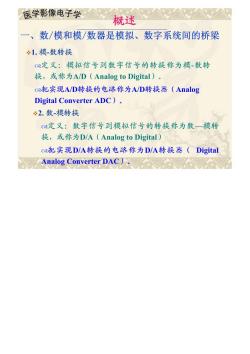

医学影像电子学公 概述 一、数/模和模/数器是模拟、数字系统间的桥梁 1.模-数转换 ⑧定义：模拟信号到数字信号的转换称为模-数转 换，或称为AWD（Analog to Digital)。 c把实现AVD转换的电路称为AD转换器(Analog Digital Converter ADC). 2.数-模转换 定义：数字信号到模拟信号的转换称为数一模转 换，或称为D/A(Analog to Digital) c把实现D/A转换的电路称为D/A转换器(Digital Analog Converter DAC)

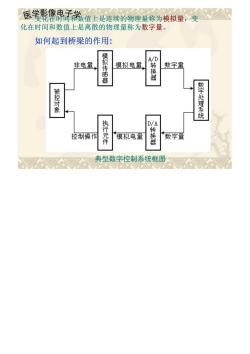

医美影修患子稀值士是连，的物最称为模拟最，卖叉 化在时间和数值上是离散的物理量称为数字量。 如何起到桥梁的作用： 非电量 数字量 被控对象 数字处理系统 典型数字控制系统框图

医学影像电学公公公公公公 数字控制 系统框图 连续变化的 模拟量 处婆的数 被控对象 电压电的模拟量 频率等电量 数字系统 A/t un

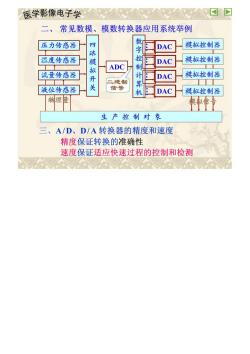

医学影像电子学公△△公四回 二、常见数模、模数转换器应用系统举例 压力传感器 四 数 DAC 一模拟控制器 路 温度传感器 模 控 DAC 模拟控制器 拟 ADC 流量传感器 开 计： DAC 模拟控制器 一进制 液位传感器 关 信号 机 DAC 摸拟控制器 物理量 生产控制对象 三、A/D、D/A转换器的精度和速度 精度保证转换的准确性 速度保证适应快速过程的控制和检测

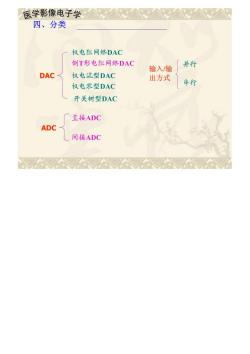

医学影像电子学公公公公公公公 四、分类 权电阻网络DAC 倒T形电阻网络DAC 输入输 并行 DAC 权电流型DAC 出方式 权电容型DAC 串行 开关树型DAC 直接ADC ADC 间接ADC

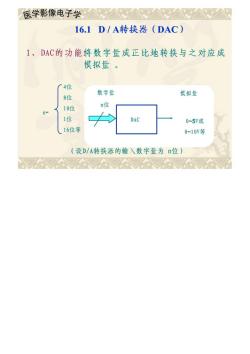

医学影像电子学公公 16.1D/A转换器（DAC) 1、DAC的功能将数字量成正比地转换与之对应成 模拟量。 4位 数字量 8位 模拟量 10位 n位 1 1位 DAC 0-5V或 16位等 0-10v等 (设D/A转换器的输入数字量为n位)

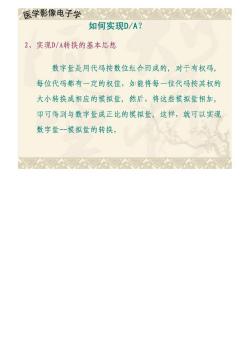

医学影像电子学公公公公公公公 如何实现D/A? 2、实现D/A转换的基本思想 数字量是用代码按数位组合而成的，对于有权码， 每位代码都有一定的权值，如能将每一位代码按其权的 大小转换成相应的模拟量，然后，将这些模拟量相加， 即可得到与数字量成正比的模拟量，这样，就可以实现 数字量一模拟量的转换

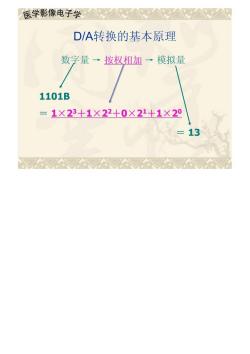

医学影像电子学公△△△公 D/A转换的基本原理 数字量→按权相加→模拟量 1101B =1×23+1×22+0×21+1×20 =13

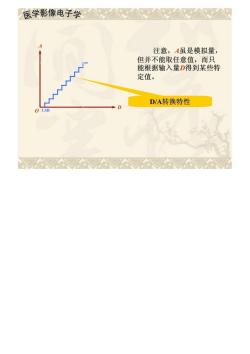

医学影像电子学公公公公公公公 注意，A虽是模拟量， 但并不能取任意值，而只 能根据输入量D得到某些特 定值。 D/A转换特性
