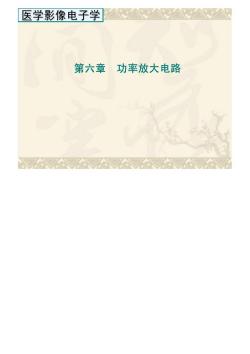

医学影像电子学△△ 第六章功率放大电路

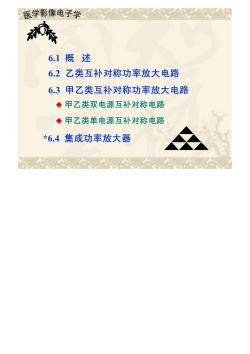

医学影像电子学 6.1概述 6.2乙类互补对称功率放大电路 6.3甲乙类互补对称功率放大电路 甲乙类双电源互补对称电路 甲乙类单电源互补对称电路 *6.4集成功率放大器

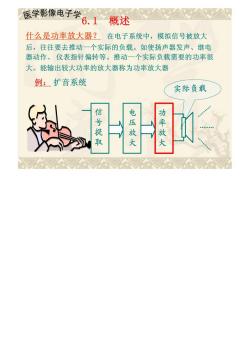

医学影像电子学。公 6.1概述 什么是功率放大器？在电子系统中，模拟信号被放大 后，往往要去推动一个实际的负载。如使扬声器发声、继电 器动作、仪表指针偏转等。推动一个实际负载需要的功率很 大。能输出较大功率的放大器称为功率放大器 例：扩音系统 实际负载 信 电 功 号提 率 放 取 大

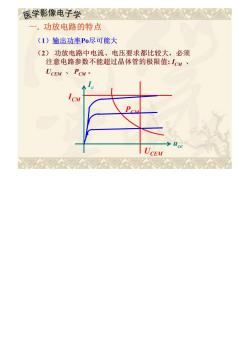

医学影像电子学△△△公 一.功放电路的特点 (1)输出功率Po尽可能大 (2)功放电路中电流、电压要求都比较大，必须 注意电路参数不能超过晶体管的极限值：Icw、 UcEM、PcM。 CM UCEM

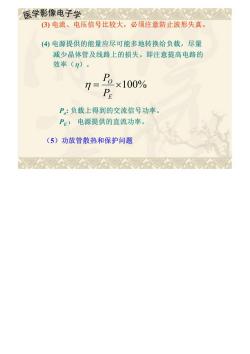

医学影像电子学公公公公公 (③)电流、电压信号比较大，必须注意防止波形失真。 (④电源提供的能量应尽可能多地转换给负载，尽量 减少晶体管及线路上的损失。即注意提高电路的 效率()。 7=Bx100% Pe P。:负载上得到的交流信号功率。 Pe:电源提供的直流功率。 (5)功放管散热和保护问题

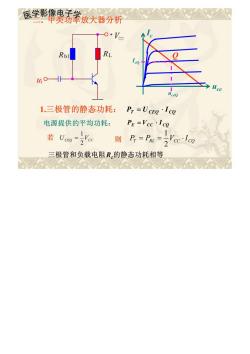

医学影像电子学 竿类功率放大器分析 o+Vcc Rb 1.三极管的静态功耗：Pr=UcQ·Ico 电源提供的平均功耗： PE='cc·Ico 若Ucm='ae 则B=Pu-2clo 三极管和负载电阻R,的静态功耗相等

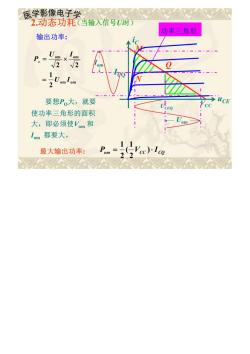

医学影像电子学公公 2.动态功耗（当输入信号时） 功率三角形 输出功率： D= √2√2 要想P。大，就要 使功率三角形的面积 大，即必须使Vm和 om Iom都要大。 最大输出功率： Pom 22

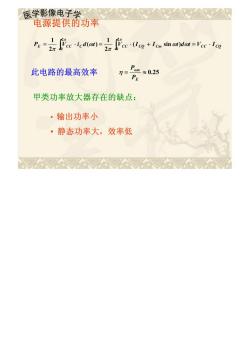

医学影像电子学△△公 电源提供的功率 此电路的最高效率 n Pm≈0.25 PE 甲类功率放大器存在的缺点： ·输出功率小 ·静态功率大，效率低

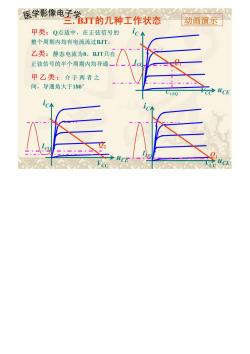

医学影像电子学， 兰，BJT的几种工作状态 动画演示 甲类：Q点适中，在正弦信号的 ic 整个周期内均有电流流过BJT。 乙类：静态电流为0，BJT只在 正弦信号的半个周期内均导通 甲乙类：介于两者之 间，导通角大于180 CEO c∂cE

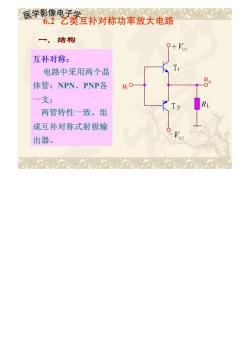

医学影像电子学△公 6.2乙类互补对称功率放大电路 一。结构 互补对称： 电路中采用两个晶 T 体管：NPN、PNP各 支 两管特性一致。组 成互补对称式射极输 出器
