山东第一医科大学：《医学影像电子学》课程教学课件（打印版）第十章 逻辑代数及其化简

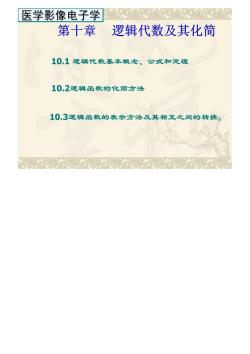

医学影像电子学 第十章 逻辑代数及其化简 10.1逻辑代数基本概念、公式和定理 10.2逻辑函数的化简方法 10.3逻辑函数的表示方法及其相互之间的转换

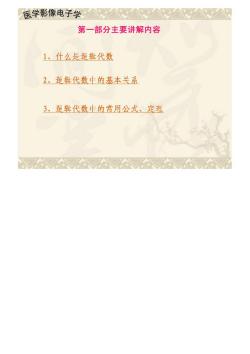

医学影像电子学公△公△公 第一部分主要讲解内容 1、什么是逻辑代数 2、辑代数中的基本关系 3、逻辑代数中的常用公式、定與

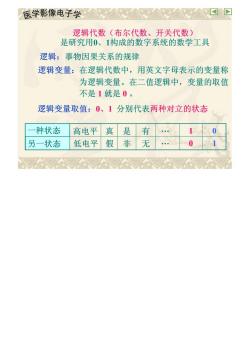

医学影像电子学公公公公口 逻辑代数（布尔代数、开关代数） 是研究用0、1构成的数字系统的数学工具 逻辑：事物因果关系的规律 逻辑变量：在逻辑代数中，用英文字母表示的变量称 为逻辑变量。在二值逻辑中，变量的取值 不是1就是0。 逻辑变量取值：0、1分别代表两种对立的状态 一种状态 高电平真是 有 10 另一状态 低电平假非 无 0

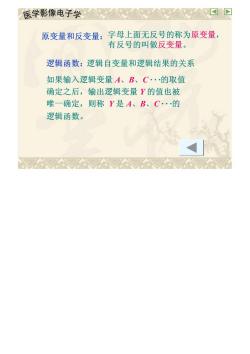

医学影像电子学公△公回 原变量和反变量：字母上面无反号的称为原变量， 有反号的叫做反变量。 逻辑函数：逻辑自变量和逻辑结果的关系 如果输入逻辑变量A、B、C…的取值 确定之后，输出逻辑变量Y的值也被 唯一确定，则称Y是A、B、C…的 逻辑函数

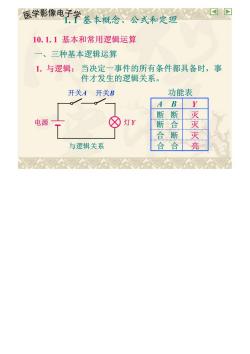

医学影像电子学基木概念、公式和定坦 10.1.1基本和常用逻辑运算 一、三种基本逻辑运算 1.与逻辑：当决定一事件的所有条件都具备时，事 件才发生的逻辑关系。 开关A开关B 功能表 A B 断断 电源 灯r 断合 合 断 灭 与逻辑关系 合合 亮

医学影像电子学之公心心公回口 与逻辑的表示方法： 真值表 Truth table) 功能表 A B A BY 断断 00 断合 灭 0 合 断 灭 合合 亮 逻辑函数式 逻 & Y=A·B=AB 符 号 与门(AND gate))

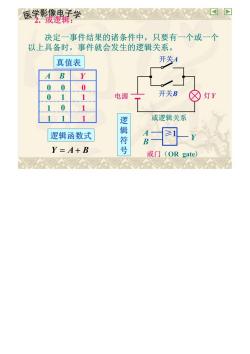

医学影像串子学公公公公公公可口 2.或逻辑： 决定一事件结果的诸条件中，只要有一个或一个 以上具备时，事件就会发生的逻辑关系。 真值表 开关A A B 00 电源 开关B ☒灯v 逻 或逻辑关系 逻辑函数式 符 4图 Y=4+B 或门(OR gate)

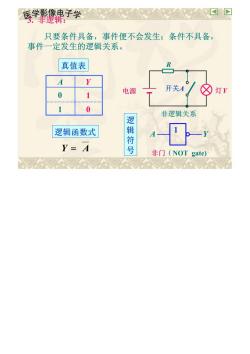

医学影修肆，子学四四 只要条件具备，事件便不会发生；条件不具备， 事件一定发生的逻辑关系。 真值表 电源 开关A ☒灯y 非逻辑关系 逻 逻辑函数式 辑 Y=A 号 非门(NOT gate)

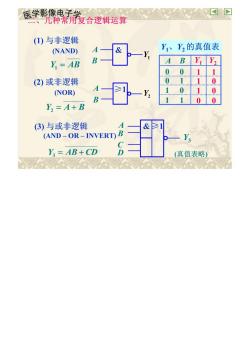

医学影像电子学 ，儿种常用复合逻辑运算 ()与非逻辑 (NAND) A一 & y、Y的真值表 Y Y=AB B A B YY2 001 (2)或非逻辑 0110 (NOR) A 010 1100 Y,=A+B 3)与或非逻辑 A &>1 (AND-OR-INVERT)B C Y,=AB+CD (真值表略)

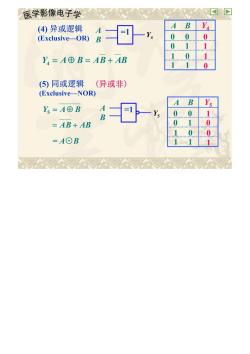

医学影像电子学△公心回 (④异或逻辑 A BY A- (Exclusive-OR)B =1 Y4=A⊕B=AB+AB 0 (⑤)同或逻辑 (异或非) (Exclusive-NOR) A B Ys Y=A⊕B =1 0 0 =AB+AB 0 =A⊙B
