山东第一医科大学：《医学影像电子学》课程教学课件（打印版）第十二章 组合逻辑电路（Combinational Logic Circuit）

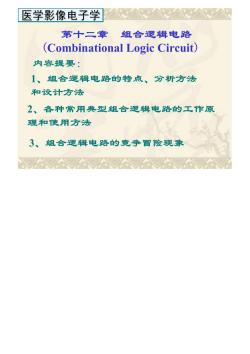

医学影像电子学 第十二章 组合逻辑电路 (Combinational Logic Circuit) 内容提要： 1、组合逻辑电路的特点、分析方法 和设计方法 2、各种常用典型组合逻辑电路的工作原 理和使用方法 3、组合逻辑电路的竞争冒险现象

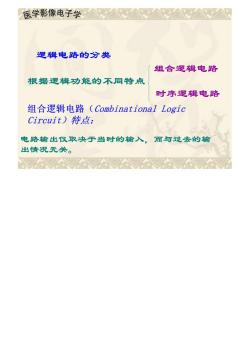

医学影像电子学公公公 逻辑电路的分类 组合逻辑电路 根据逻辑功能的不同特点 时序逻辑电路 组合逻辑电路（Combinational Logic Circuit.)特点： 电路输出仅取决于当时的输入，而与过去的输 出情况无关

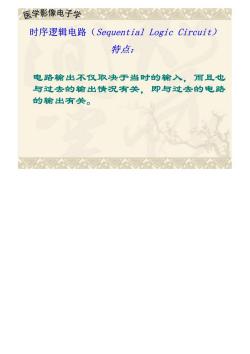

医学影像电子学公△△公 时序逻辑电路(Sequential Logic Circuit,) 特点： 电路输出不仅取决于当时的输入，而且也 与过去的输出情况有关，即与过去的电路 的输出有关

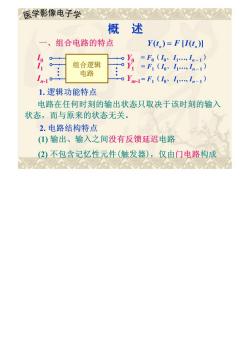

医学影像电子学公公公公公公 概述 一、组合电路的特点 Yt)=F[t川 =Fo（10I,n-1) 组合逻辑 业次 电路 0Ym-1=F1(10、1,In-1) 1.逻辑功能特点 电路在任何时刻的输出状态只取决于该时刻的输入 状态，而与原来的状态无关。 2.电路结构特点 ()输出、输入之间没有反馈延迟电路 (2)不包含记忆性元件（触发器），仅由门电路构成

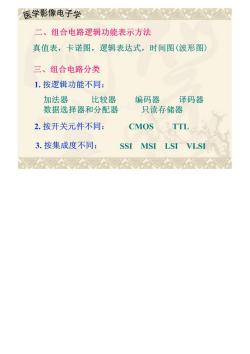

医学影像电子学△公 二、组合电路逻辑功能表示方法 真值表，卡诺图，逻辑表达式，时间图（波形图） 三、组合电路分类 1.按逻辑功能不同： 加法器 比较器 编码器译码器 数据选择器和分配器 只读存储器 2.按开关元件不同： CMOS TTL 3.按集成度不同： SSI MSI LSI VLSI

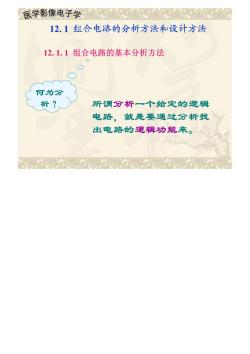

医学影像电子学公公公 12.1组合电路的分析方法和设计方法 12.1.1组合电路的基本分析方法 ○ 何为分 析？ 所谓分析一个给定的逻辑 电路，就是要通过分析找 出电路的逻辑功能来

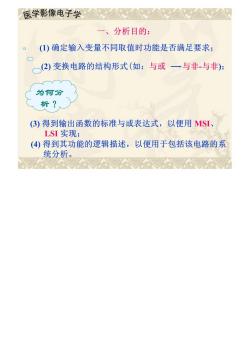

医学影像电子学△△△△△△ 一、分析目的： (①)确定输入变量不同取值时功能是否满足要求： ○(2)变换电路的结构形式（如：与或一与非与非）： 为何分 析？ (③)得到输出函数的标准与或表达式，以便用MSI、 LSI实现： (④)得到其功能的逻辑描述，以便用于包括该电路的系 统分析

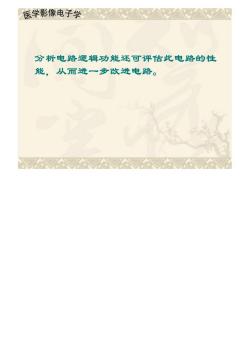

医学影像电子学公公公公公公 分析电路逻辑功能还可评估此电路的性 能，从而进一步改进电路

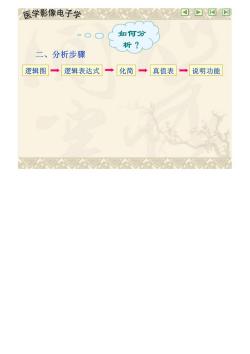

医学影像电子学△公回四四回 oo○ 如何分 、析？ 二、分析步骤 逻辑图→逻辑表达式→化简→真值表→说明功能

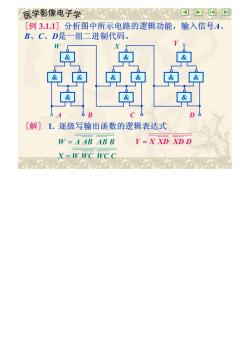

医学影像电子学公四回 [例3.1.1]分析图中所示电路的逻辑功能，输入信号A、 B、C、D是一组二进制代码。 南 [解]1.逐级写输出函数的逻辑表达式 W=AAB ABB Y=X XDXD D X=WWC WCC
