山东第一医科大学：《医学影像电子学》课程教学课件（打印版）第十五章 脉冲产生与整形电路

医学影像电子学△△△ 第十五章 脉冲产生与整形电路

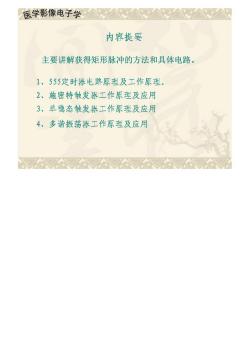

医学影像电子学 内容提要 主要讲解获得矩形脉冲的方法和具体电路。 1、555定时器电路原理及工作原理。 2、施密特触发器工作原理及应用 3、单稳态触发器工作原理及应用 4、多谐振荡器工作原理及应用

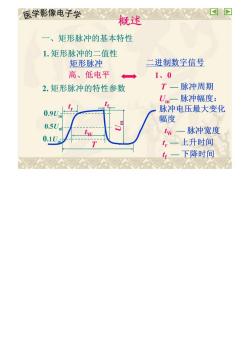

医学影像电子学公公公公回 概述 一、矩形脉冲的基本特性 1.矩形脉冲的二值性 矩形脉冲 二进制数字信号 高、低电平 1、0 2.矩形脉冲的特性参数 T一脉冲周期 Um一脉冲幅度： 脉冲电压最大变化 幅度 0.5Um tw 脉冲宽度 0.1U 4一上升时间 ,下降时间

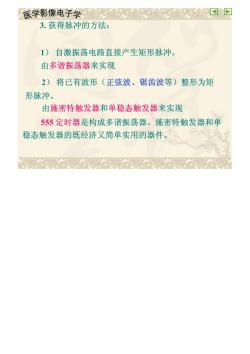

医学影像电子学公公公公公公口回 3.获得脉冲的方法： 1)自激振荡电路直接产生矩形脉冲。 由多谐振荡器来实现 2)将已有波形（正弦波、锯齿波等）整形为矩 形脉冲。 由施密特触发器和单稳态触发器来实现 555定时器是构成多谐振荡器、施密特触发器和单 稳态触发器的既经济又简单实用的器件

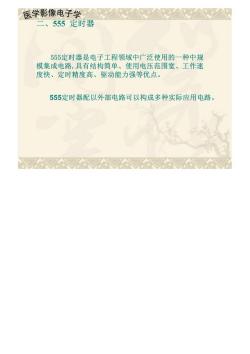

医学影像电子学△△△公公公 二、555定时器 555定时器是电子工程领域中广泛使用的一种中规 模集成电路，具有结构简单、使用电压范围宽、工作速 度快、定时精度高、驱动能力强等优点。 555定时器配以外部电路可以构成多种实际应用电路

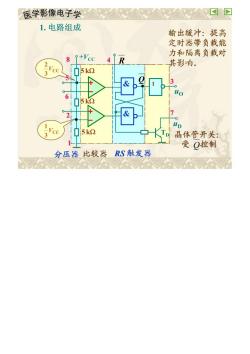

医学影像电子学公公公之公口回 1.电路组成 输出缓冲：提高 定时器带负载能 力和隔离负载对 其影响。 73 6 uo & 晶体管开关： 受Q控制 分压器比较器RS触发器

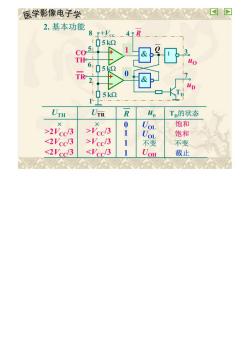

医学影像电子学公公心公口回 2.基本功能 8.p+Ψc.-49E 15kΩ 9口2 I15k2 1 UTH UTR R u。 Tn的状态 X >2Vcc/3 -Vcc/3 0 Uot 饱和 饱和 'cc3 1 不变 <2'cc3 <Vcc/3 截止

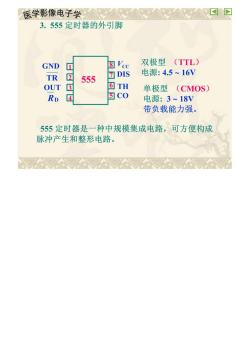

医学影像电子学公公公公公国回 3.555定时器的外引脚 GND 图'cc 双极型(TTL) TR 回 555 DIS 电源：4.5~16V OUT 3 TH 单极型(CMOS) RD 4 co 电源：3≈18V 带负载能力强。 555定时器是一种中规模集成电路，可方便构成 脉冲产生和整形电路

医学影像电子学公 参数 单位 电源电压 v 318 4516 静态电源电流 mA 0.12 10 定时精度 6 2 1 高电平胜发端电压 3Upo 3Upo 高电平慰发端电流 A 0.00005 0.1 低电平附发端电压 3Uso 3Upo 低电平慰发端电流 A 0.00005 05 复位端复位电压 1 1 复位端复位电流 A 放电端放电电流 mA 10-50 200 输出端驱动电流 mA 1-20 200 最高工作频率 KHz 500 500

医学影像电子学公公公国回 15.1施密特触发器(Schmitt Trigger) 主要用途：把变化缓慢的信号波形整形为边沿陡峭的 矩形波。 工作特点： ()电路有两种稳定状态。两种稳定状态的维持和转换 完全取决于外加触发信号。触发方式：电平触发。 (2)电压传输特性特殊，电路有两个转换电平（上限触 发转换电平U,和下限触发转换电平UT)。具有滞回 特性，抗干扰能力强
