《单片机原理与应用》课程教学资源（授课教案）3.4 8051指令系统分类介绍、C语言中相关编程结构

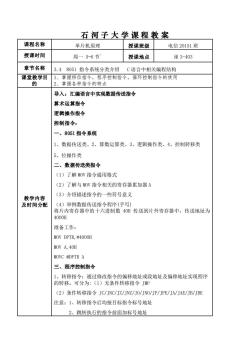

石河子大学课程教案 课程名称 单片机原理 授课班级 电信20151班 授课时间 周一5-6节 授课地点 绿3-403 章节名称 3.48051指令系统分类介绍C语言中相关编程结构 课堂教学目 1、 的 导入：汇编语言中实现数据传送指令 算术运算指令 逻辑操作指令 控制指令： 一、8051指令系统 1、数据传送类、2、算数运算类、3、逻辑操作类、4、控制转移类 5、位操作类 二、数据传送类指令 (1)了解MON指令通用格式 (2)了解与MOV指令相关的寄存器累加器A 教学内容 (3)介绍描述指令的一些符号意义 及时间分配 (4)举例数据传送指令程序（手写） 将片内寄存器中的十六进制数40州传送到片外寄存器中，传送地址为 4000H 准备工作： MOV DPTR,#4000H MOV A,40H MOVC DPTR A 三、程序控制指令 1、转移指令：通过修改指令的偏移地址或段地址及偏移地址实现程序 的转移。可分为：(1)无条件转移指令MP (2)条件转移指令JC/JNC/JZ/JNZ/JO/JNO/JP/JPE/JA/JAE/JB/JBE 注意：1、转移指令后均接目标指令标号地址 2、跳转执行的指令前面加标号地址

石 河 子 大 学 课 程 教 案 课程名称 单片机原理 授课班级 电信 20151 班 授课时间 周一 5-6 节` 授课地点 绿 3-403 章节名称 3.4 8051 指令系统分类介绍 C 语言中相关编程结构 课堂教学目 的 1、掌握移位指令，程序控制指令，循环控制指令的使用 2、掌握各种指令的特点 教学内容 及时间分配 导入：汇编语言中实现数据传送指令 算术运算指令 逻辑操作指令 控制指令： 一、8051 指令系统 1、数据传送类、2、算数运算类、3、逻辑操作类、4、控制转移类 5、位操作类 二、数据传送类指令 （1）了解 MOV 指令通用格式 （2）了解与 MOV 指令相关的寄存器累加器 A （3）介绍描述指令的一些符号意义 （4）举例数据传送指令程序(手写) 将片内寄存器中的十六进制数 40H 传送到片外寄存器中，传送地址为 4000H 准备工作： MOV DPTR,#4000H MOV A,40H MOVC @DPTR A 三、程序控制指令 1、转移指令：通过修改指令的偏移地址或段地址及偏移地址实现程序 的转移。可分为:（1）无条件转移指令 JMP （2）条件转移指令 JC/JNC/JZ/JNZ/JO/JNO/JP/JPE/JA/JAE/JB/JBE 注意：1、转移指令后均接目标指令标号地址 2、跳转执行的指令前面加标号地址

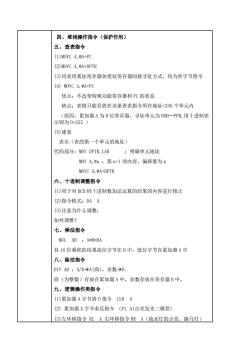

四、堆栈操作指令（保护作用） 五、查表指令 (1)MOVC A,@A+PC (2)MOVC A,@A+DPTR (3)均采用基址寄存器加变址寄存器间接寻址方式，均为单字节指令 (4)MOVC A,0A+PC 优点：不改变特殊功能寄存器和P℃的状态 缺点：表格只能存放在该条查表指令所在地址+256个单元内 (原因：累加器A为8位寄存器，寻址单元为00H一FFH,用十进制表 示则为0-255) (⑤)建表 表名（表的第一个单元的地址） 代码部分：MOV DPTR,LAB :明确单元地址 MOVA,n;第n+1项内容，偏移量为n MOVC A,@A+DPTR 六、十进制调整指令 (1)用于对BCD码十进制数加法运算的结果的内容进行修正 (②)指令格式：DAA (③)注意为什么调整： 如何调整？ 七、乘法指令 MUL AB A*B=BA 其16位乘积的结果高位字节在B中，低位字节在累加器A中 八、除法指令 DIV AB:A/B→A(商)，余数→B 商（为整数）存放在累加器A中，余数存放在寄存器B中。 九、逻辑操作类指令 (1)累加器A字节清0指令CLRA (2)累加器A字节求反指令CPLA(点亮发光二极管) (3)左环移指令LA右环移指令RRA(流水灯的点亮、跑马灯)

四、堆栈操作指令（保护作用） 五、查表指令 (1)MOVC A,@A+PC (2)MOVC A,@A+DPTR (3)均采用基址寄存器加变址寄存器间接寻址方式，均为单字节指令 (4) MOVC A,@A+PC 优点：不改变特殊功能寄存器和 PC 的状态 缺点：表格只能存放在该条查表指令所在地址+256 个单元内 （原因：累加器 A 为 8 位寄存器，寻址单元为 00H—FFH,用十进制表 示则为 0-255 ） (5)建表 表名（表的第一个单元的地址） 代码部分：MOV DPTR,LAB ；明确单元地址 MOV A,#n ；第 n+1 项内容，偏移量为 n MOVC A,@A+DPTR 六、十进制调整指令 (1)用于对 BCD 码十进制数加法运算的结果的内容进行修正 (2)指令格式：DA A (3)注意为什么调整： 如何调整？ 七、乘法指令 MUL AB ；A*B=BA 其 16 位乘积的结果高位字节在 B 中，低位字节在累加器 A 中 八、除法指令 DIV AB ；A/B→A(商)，余数→B 商（为整数）存放在累加器 A 中，余数存放在寄存器 B 中。 九、逻辑操作类指令 (1)累加器 A 字节清 0 指令 CLR A (2) 累加器 A 字节求反指令 CPL A(点亮发光二极管) (3)左环移指令 RL A 右环移指令 RR A（流水灯的点亮、跑马灯）

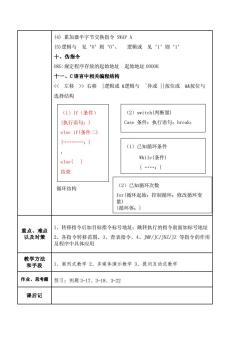

(4)累加器半字节交换指令SWAP A (⑤)逻辑与见‘0'则‘0'、 逻辑或见‘1'则‘1' 十、伪指令 ORG:规定程序存放的起始地址起始地址000O 十一、C语言中相关编程结构 》右移逻辑或&逻辑与“异或川按位或最按位与 选择结构 (1)If(条件) (2)switch(判断量) 执行语句：} Case条件：执行语句：break:: else if(条件二) {.片} (1)己知循环条件 else( While(条件) {.} 结束 循环结构 (2)已知循环次数 for(循环起始：控制循环：修改循环变 量) {循环体：} 重点、难点 1、转移指令后加目标指令标号地址：跳转执行的指令前面加标号地址 以及对策 2、各指令转移范围、3、查表指令、4、JMP/JC/JNZ/JZ等指令的作用 及程序中具体应用 教学方法 和手段 1、案列式教学2、多媒体演示教学3、提问互动式教学 作业、思考题 预习：例题3-17、3-18、3-22 课后记

(4) 累加器半字节交换指令 SWAP A (5)逻辑与 见‘0’则‘0’、 逻辑或 见‘1’则‘1’ 十、伪指令 ORG:规定程序存放的起始地址 起始地址 0000H 十一、C 语言中相关编程结构 > 右移 |逻辑或 &逻辑与 ^异或 ||按位或 &&按位与 选择结构 循环结构 重点、难点 以及对策 1、转移指令后加目标指令标号地址；跳转执行的指令前面加标号地址 2、各指令转移范围、3、查表指令、4、JMP/JC/JNZ/JZ 等指令的作用 及程序中具体应用 教学方法 和手段 1、案列式教学 2、多媒体演示教学 3、提问互动式教学 作业、思考题 预习：例题 3-17、3-18、3-22 课后记 （1）If（条件） {执行语句；} else if(条件二) {.；} ： else{ } 结束 （2）switch(判断量) Case 条件：执行语句；break； （1）已知循环条件 While(条件) { .；} （2）已知循环次数 for(循环起始；控制循环；修改循环变 量) {循环体；}
