《单片机原理与应用》课程教学资源（授课教案）AT89S52单片机的硬件组成、单片机的引脚功能（二）

石河子大学课程教案 课程名称 单片机原理与应用 授课班级 电信20151班 授课时间 周四1-2节 授课地点 绿3-103 章节名称 2.1AT89S52单片机的硬件组成2.2单片机的引脚功能 1、掌握单片机片内硬件结构特点 课堂教学目的 导入：(1)单片AT89S52单片机片内硬件结构组成：图2-1 (2)芯片引脚的功能 (3)程序计数器PC功能，16位的，地址范围00000H-FFFFH,64KB 2.4AT89S52单片机的存储器结构 正课：一、程序存储器 (1)片内存储器8K,0000H-1FFH, 片外存储器：0000H-一FFFFH, (2)EA=1先访问片内， 再访间片外。 EA=0只访问片外 (3)特殊的存储单元：6个中断源的中断服务入口地址 教学内容 及时间分配 表 中断源入口服务地址固化，不能更改 相邻的中断服务入口地址仅相隔8B 说明什么问愿？ 二、数据存储器 (1)片内存储器256B字节，结构图 2)4组寄存器，32B,每组8B.每个单元使用R0、R1、R2、R3、R4、R5、R6 R7 (3)高128B字节单元，特殊功能寄存器和用户R4M均可使用，怎么区分 问的是哪一个寄存器呢？ 答：通过不同的寻址方式来区分。用户区访问该区域的单元时，采用对于特 殊功能寄存器，使用直接寻址方式

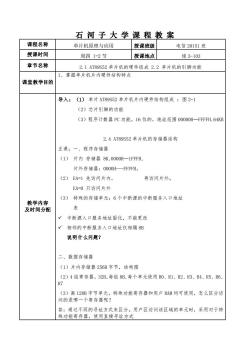

石 河 子 大 学 课 程 教 案 课程名称 单片机原理与应用 授课班级 电信 20151 班 授课时间 周四 1-2 节 授课地点 绿 3-103 章节名称 2.1 AT89S52 单片机的硬件组成 2.2 单片机的引脚功能 课堂教学目的 1、掌握单片机片内硬件结构特点 教学内容 及时间分配 导入：（1） 单片 AT89S52 单片机片内硬件结构组成 ：图 2-1 （2）芯片引脚的功能 （3）程序计数器 PC 功能，16 位的，地址范围 00000H—FFFFH,64KB 2.4 AT89S52 单片机的存储器结构 正课：一、程序存储器 （1） 片内 存储器 8K,0000H—1FFFH, 片外存储器：0000H-FFFFH， （2） EA=1 先访问片内， 再访问片外。 EA=0 只访问片外 （3） 特殊的存储单元：6 个中断源的中断服务入口地址 表 ✓ 中断源入口服务地址固化，不能更改 ✓ 相邻的中断服务入口地址仅相隔 8B 说明什么问题？ 二、数据存储器 （1）片内存储器 256B 字节，结构图 （2）4 组寄存器，32B,每组 8B,每个单元使用 R0、R1、R2、R3、R4、R5、R6、 R7 （3）高 128B 字节单元，特殊功能寄存器和用户 RAM 均可使用，怎么区分访 问的是哪一个寄存器呢？ 答：通过不同的寻址方式来区分。用户区访问该区域的单元时，采用对于特 殊功能寄存器，使用直接寻址方式

什么是直接寻址方式？在寻找操作数时，存放操作数的地址在指令中直接给 出。通常地址使用符号地址表示。 例如MOVA,LAB在这条指令中LAB就是符号地址。 三、特殊功能寄存器 (1)表 (2)每一个寄存器都有名称，寄存器的名称即该单元在内存中的符号地址 在访问时，直接使用寄存器名称。 例如：movA,03H 2.5AT89S52单片机的并行1/0端口 2.5.1P0口 (1)通用1/0口，准双向口，若想输出1，需要外接电路。 (2)外扩存储器时，地址总线的低8位，和数据的复用线。 2.5.2P1口 仅作为通用1/0口，不用上拉电阻 2.5.3P2口 (1)通用1/0口，不用上拉电阻 (2)外扩存储器时，地址总线的高8位 2.5.4P3口 (1)通用1/0口 (2)第二功能，通常使用第二功能。 总结：共性：都能作为1/0口 不同点：驱动能力不同 2.6时钟电路与时序 计算机任何工作都是在时序的基础上，时序由谁提供？ 1、时钟电路 (1)时钟频率，f=33z(最大) (2)时钟电路方式 内部时钟（图2-14）外部时钟（图2-15） 引脚LAT1、XLAT2连接不同，常用内部时钟电路方式。 2、时间概念

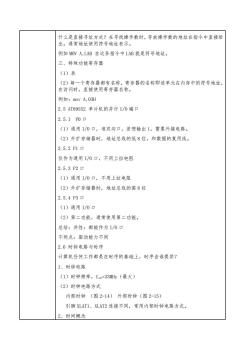

什么是直接寻址方式？在寻找操作数时，存放操作数的地址在指令中直接给 出。通常地址使用符号地址表示。 例如 MOV A,LAB 在这条指令中 LAB 就是符号地址。 三、特殊功能寄存器 （1）表 （2）每一个寄存器都有名称，寄存器的名称即该单元在内存中的符号地址， 在访问时，直接使用寄存器名称。 例如：mov A,03H 2.5 AT89S52 单片机的并行 I/O 端口 2.5.1 P0 口 （1）通用 I/O 口，准双向口，若想输出 1，需要外接电路。 （2）外扩存储器时，地址总线的低 8 位，和数据的复用线。 2.5.2 P1 口 仅作为通用 I/O 口，不用上拉电阻 2.5.3 P2 口 （1）通用 I/O 口，不用上拉电阻 （2）外扩存储器时，地址总线的高 8 位 2.5.4 P3 口 （1）通用 I/O 口 （2）第二功能，通常使用第二功能。 总结：共性：都能作为 I/O 口 不同点：驱动能力不同 2.6 时钟电路与时序 计算机任何工作都是在时序的基础上，时序由谁提供？ 1、时钟电路 （1）时钟频率，fosc=33MHz（最大） （2）时钟电路方式 内部时钟 （图 2-14） 外部时钟（图 2-15） 引脚 XLAT1、XLAT2 连接不同，常用内部时钟电路方式。 2、时间概念

时钟周期=1/fosc 机器周期=12/fsc(时钟周期的12倍) 指令周期=若干个机器周期，由指令所占字节数决定。 2.7复位操作 1、复位操作：什么时间需要复位操作，当程序进入死循环，或者跑飞时， 复位 2、PC=0000H,P0-P3=1(高电平)，SP=07H 注意： 2.72复位电路设计 原理：RESET引脚持续2个机器周期的高电平，通过电容的充电完成。 电路类型：上电复位、按键复位。 通常使用按键复位电路。 2.8单片机最小系统 单片机最小系统包括：单片机、时钟电路、按键复位电路 如图2-19所示。 1、 单片机硬件功能功能部件 重点、难点 以及对策 2、程序存储器和数据存储器的特点 3、P0-一-P3口特点，工作 教学方法 和手段 1 案列式教学2、多煤体演示教学3、提问互动式教学 1、阅读2.9至2.10的内容 作业、思考题 2、在proteus中画单片机最小系统 3、完成第二章的课后作业 课后记

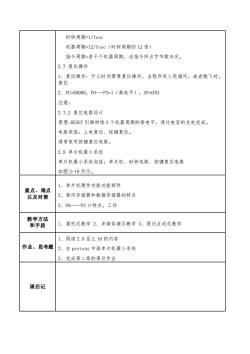

时钟周期=1/fosc 机器周期=12/fosc（时钟周期的 12 倍） 指令周期=若干个机器周期，由指令所占字节数决定。 2.7 复位操作 1、复位操作：什么时间需要复位操作，当程序进入死循环，或者跑飞时， 复位 2、PC=0000H，P0-P3=1（高电平），SP=07H 注意： 2.7.2 复位电路设计 原理:RESET 引脚持续 2 个机器周期的高电平，通过电容的充电完成。 电路类型：上电复位、按键复位。 通常使用按键复位电路。 2.8 单片机最小系统 单片机最小系统包括：单片机、时钟电路、按键复位电路 如图 2-19 所示。 重点、难点 以及对策 1、单片机硬件功能功能部件 2、程序存储器和数据存储器的特点 3、P0-P3 口特点，工作 教学方法 和手段 1、案列式教学 2、多媒体演示教学 3、提问互动式教学 作业、思考题 1、阅读 2.9 至 2.10 的内容 2、在 proteus 中画单片机最小系统 3、完成第二章的课后作业 课后记
