《单片机原理与应用》课程教学资源（授课教案）4.8 中断服务子程序的应用设计 4.9 多外部中断源的设计

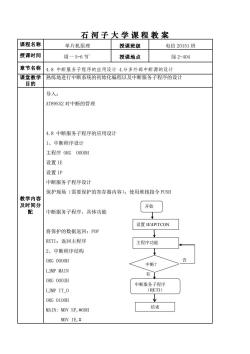

石河子大学课程教案 课程名称 单片机原理 授课班级 电信20151班 授课时间 周一5-6节 授课地点 绿2-404 章节名称 4.8中断服务子程序的应用设计4.9多外部中断源的设计 课堂教学 熟练地进行中断系统的初始化编程以及中断服务子程序的设计 目的 导入： AT89S52对中断的管理 4.8中断服务子程序的应用设计 1、中断程序设计 主程序ORGO00OH 设置IE 设置IP 中断服务子程序设计 保护现场（需要保护的寄存器内容）：使用堆栈指令PUSH 教学内容 及时间分 开始 配 中断服务子程序，具体功能 设置IEMP\TCON 将保护的数据返回：POP RETI:返回主程序 主程序功能 2、中断程序结构 ORG OOOOH 否 中断？ LJMP MAIN 有 ORG 0003H 中断服务子程序 LJMP IT_O ORG 0100H MAIN:MOV SP,#60H 结束 MOV IE,#

石 河 子 大 学 课 程 教 案 课程名称 单片机原理 授课班级 电信 20151 班 授课时间 周一 5-6 节` 授课地点 绿 2-404 章节名称 4.8 中断服务子程序的应用设计 4.9 多外部中断源的设计 课堂教学 目的 熟练地进行中断系统的初始化编程以及中断服务子程序的设计 教学内容 及时间分 配 导入： AT89S52 对中断的管理 4.8 中断服务子程序的应用设计 1、中断程序设计 主程序 ORG 0000H 设置 IE 设置 IP 中断服务子程序设计 保护现场（需要保护的寄存器内容）；使用堆栈指令 PUSH 中断服务子程序，具体功能 将保护的数据返回；POP RETI；返回主程序 2、中断程序结构 ORG 0000H LJMP MAIN ORG 0003H LJMP IT_0 ORG 0100H MAIN: MOV SP,#60H MOV IE,# 有 开始 设置 IE\IP\TCON 主程序功能 中断？ 中断服务子程序 （RETI） 结束 否

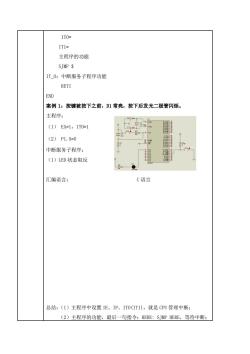

ITO= ITI= 主程序的功能 SJMP IT0:中断服务子程序功能 RETI END 案例1：按键被按下之前，D1常亮，按下后发光二极管闪烁。 主程序： (1)EA=1,IT0=1 (2)P1.5=0 中断服务子程序： (1)LED状态取反 汇编语言： C语言 总结：(1)主程序中设置IE、IP、IT0(IT1),就是CPU管理中断： (2)主程序的功能，最后一句指令：HERE:SJMP HERE,等待中断：

IT0= IT1= 主程序的功能 SJMP $ IT_0：中断服务子程序功能 RETI END 案例 1：按键被按下之前，D1 常亮，按下后发光二极管闪烁。 主程序： （1） EA=1，IT0=1 （2） P1.5=0 中断服务子程序： （1）LED 状态取反 汇编语言： C 语言 总结：（1）主程序中设置 IE、IP、IT0(IT1)，就是 CPU 管理中断； （2）主程序的功能，最后一句指令：HERE: SJMP HERE，等待中断；

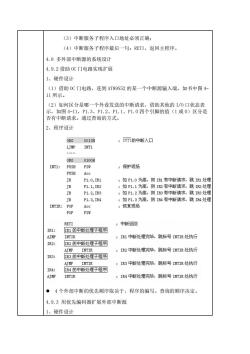

(3)中断服务子程序入口地址必须正确： (4)中断服务子程序最后一句：RET1,返回主程序。 4.9多外部中断源的系统设计 4.9.2借助0C门电路实现扩展 1、硬件设计 (1)借助0C门电路，连到AT89S52的某一个中断源输入端，如书中图4 11所示。 (2)如何区分是哪一个外设发送的中断请求，借助其他的I/0口状态表 示，如图4-11，P1.3、P1.2、P1.1、P1.0四个引脚的值(1或0)区分是 否有中断请求。通过查询的方式。 2、程序设计 ORG 0013组 :NT的中断入口 LJMP INT1 ORG 01001 T1: PUSH PSW 保护现场 PUSH Acc B P1.0,IR1 :如P1.0为高，则I1有中断请求，跳1处理 JB P1.1,IR2 :如P1.1为高，则I2有中断请求，跳I2处理 B P1.2,IR3 ,如P1.2为高，则的有中断请求，跳的处理 P1.3,IR4 :如P1.3为高，则I4有中断请求，跳I4处理 INTIR: Acc 恢复现场 POP PSW 理子 中断返回 IR1: A灯P INTIR :IR1中断处理完毕，跳标号ITIR处执行 IR2: R2的中断处理子程羽 AIMP INTIR IR2中断处理完毕，跳标号ITIR处执行 IR3: R3的中断处理子程序 A灯P INTIR IR3中断处理完毕，跳标号TIR处执行 IR4: R4的中断处理子程序 AJMP INTIR ；IR4中断处理完毕，跳标号INTIR处执行 ·4个外部中断的优先顺序取决于，程序的编写。查询的顺序决定。 4.9.3用优先编码器扩展外部中断源 1、硬件设计

（3）中断服务子程序入口地址必须正确； （4）中断服务子程序最后一句：RETI，返回主程序。 4.9 多外部中断源的系统设计 4.9.2 借助 OC 门电路实现扩展 1、硬件设计 （1）借助 OC 门电路，连到 AT89S52 的某一个中断源输入端，如书中图 4- 11 所示。 （2）如何区分是哪一个外设发送的中断请求，借助其他的 I/O 口状态表 示，如图 4-11，P1.3、P1.2、P1.1、P1.0 四个引脚的值（1 或 0）区分是 否有中断请求。通过查询的方式。 2、程序设计 ⚫ 4 个外部中断的优先顺序取决于，程序的编写。查询的顺序决定。 4.9.3 用优先编码器扩展外部中断源 1、硬件设计

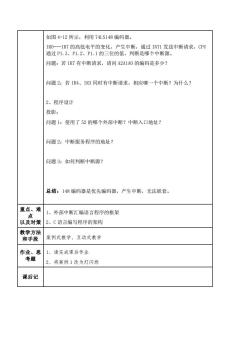

如图4-12所示，利用74LS148编码器。 IRO-IR7的高低电平的变化，产生中断，通过INT1发送中断请求，CPU 通过P1.3、P1.2、P1.1的三位的值，判断是哪个中断源。 问题：若IR7有中断请求，请问A2A1A0的编码是多少？ 问题2：若IR4、IR3同时有中断请求，相应哪一个中断？为什么？ 2、程序设计 投影： 问题1：使用了52的哪个外部中断？中断入口地址？ 问题2：中断服务程序的地址？ 问题3：如何判断中断源？ 总结：148编码器是优先编码器，产生中断，无法嵌套。 重点、难 1、外部中断汇编语言程序的框架 点 以及对策 2、C语言编写程序的架构 教学方法 和手段 案例式教学、互动式教学 作业、思 1、请完成课后作业 考题 2、将案例1改为灯闪烁 课后记

如图 4-12 所示，利用 74LS148 编码器。 IR0-IR7 的高低电平的变化，产生中断，通过 INT1 发送中断请求，CPU 通过 P1.3、P1.2、P1.1 的三位的值，判断是哪个中断源。 问题：若 IR7 有中断请求，请问 A2A1A0 的编码是多少？ 问题 2：若 IR4、IR3 同时有中断请求，相应哪一个中断？为什么？ 2、程序设计 投影； 问题 1：使用了 52 的哪个外部中断？中断入口地址？ 问题 2：中断服务程序的地址？ 问题 3：如何判断中断源？ 总结：148 编码器是优先编码器，产生中断，无法嵌套。 重点、难 点 以及对策 1、外部中断汇编语言程序的框架 2、C 语言编写程序的架构 教学方法 和手段 案例式教学、互动式教学 作业、思 考题 1、请完成课后作业 2、将案例 1 改为灯闪烁 课后记
