《机械制造工程学》课程教学课件（实验指导）02 组合夹具设计装配与调整实验指导书

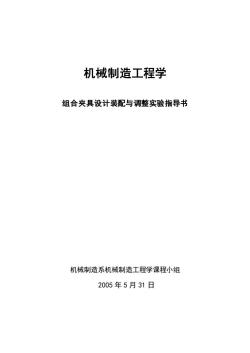

机械制造工程学组合夹具设计装配与调整实验指导书机械制造系机械制造工程学课程小组2005年5月31日

机械制造工程学 组合夹具设计装配与调整实验指导书 机械制造系机械制造工程学课程小组 2005 年 5 月 31 日

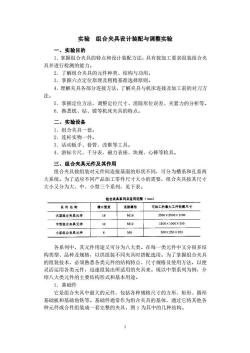

实验 组合夹具设计装配与调整实验一、实验目的1.掌握组合夹具的特点和设计装配方法，具有按加工要求组装组合夹具并进行检测的能力。2．了解组合夹具的元件种类、结构与功用。3.掌握六点定位原理及粗精基准选择原则。4.理解夹具各部分连接方法，了解夹具与机床连接及加工前的对刀方法。5．掌握定位方法，调整定位尺寸、消除形位误差、夹紧力的分析等。6.熟悉铣、钻、镗等机床夹具的特点。二、实验设备1.组合夹具一套。2.连杆实物一件。3．活动板手、套管、改锥等工具。4．游标卡尺、千分表、磁力表座、块规、心棒等检具。三、组合夹具元件及其作用组合夹具按组装对元件间连接基面的形状不同，可分为槽系和孔系两大系统。为了适应不同产品加工零件尺寸大小的需要，组合夹具按其尺寸大小又分为大、中、小型三个系列，见下表组合夹具系列及适用范围连接螺检可加工的最大工件轮离尺寸天列名称精口宽度2500×2500×1000大型组合夹具元件M1616M121500×1000×500中型组合夹具元件12小型组合夹具元件500X250×250各系列中，其元件用途又可分为八大类。在每一类元件中又分很多结构类型、品种及规格，以供组装不同夹具时搭配选用。为了掌握组合夹具的组装技术，必须熟悉各类元件的结构特点、尺寸规格及使用方法，以便灵活运用各类元件，迅速组装出所适用的夹具来。现以中型系列为例，介绍八大类元件的主要结构形式和基本用途。1.基础件它是组合夹具中最大的元件，包括各种规格尺寸的方形、矩形、圆形基础板和基础角铁等。基础件通常作为组合夹具的基体，通过它将其他各种元件或合件组装成一套完整的夹具，图1为其中的几种结构

1 实验 组合夹具设计装配与调整实验 一、实验目的 1．掌握组合夹具的特点和设计装配方法，具有按加工要求组装组合夹 具并进行检测的能力。 2．了解组合夹具的元件种类、结构与功用。 3．掌握六点定位原理及粗精基准选择原则。 4．理解夹具各部分连接方法，了解夹具与机床连接及加工前的对刀方 法。 5．掌握定位方法，调整定位尺寸、消除形位误差、夹紧力的分析等。 6．熟悉铣、钻、镗等机床夹具的特点。 二、实验设备 1．组合夹具一套。 2．连杆实物一件。 3．活动板手、套管、改锥等工具。 4．游标卡尺、千分表、磁力表座、块规、心棒等检具。 三、组合夹具元件及其作用 组合夹具按组装对元件间连接基面的形状不同，可分为槽系和孔系两 大系统。为了适应不同产品加工零件尺寸大小的需要，组合夹具按其尺寸 大小又分为大、中、小型三个系列，见下表。 各系列中，其元件用途又可分为八大类。在每一类元件中又分很多结 构类型、品种及规格，以供组装不同夹具时搭配选用。为了掌握组合夹具 的组装技术，必须熟悉各类元件的结构特点、尺寸规格及使用方法，以便 灵活运用各类元件，迅速组装出所适用的夹具来。现以中型系列为例，介 绍八大类元件的主要结构形式和基本用途。 1．基础件 它是组合夹具中最大的元件，包括各种规格尺寸的方形、矩形、圆形 基础板和基础角铁等。基础件通常作为组合夹具的基体，通过它将其他各 种元件或合件组装成一套完整的夹具，图 1 为其中的几种结构

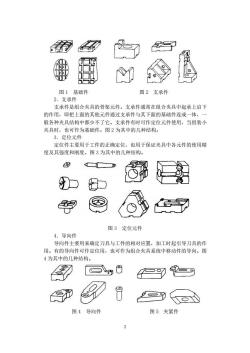

图1基础件图2支承件2.支承件支承件是组合夹具的骨架元件。支承件通常在组合央具中起承上启下的作用，即把上面的其他元件通过支承件与其下面的基础件连成一体，般各种夹具结构中都少不了它。支承件有时可作定位元件使用，当组装小夹具时，也可作为基础件。图2为其中的几种结构。3.定位元件定位件主要用于工件的正确定位，也用于保证夹具中各元件的使用精度及其强度和刚度。图3为其中的几种结构。B图3定位元件4.导向件导向件主要用来确定刀具与工件的相对应置，加工时起引导刀具的作用。有的导向件可作定位用，也可作为组合夹具系统中移动件的导向。图4 为其中的几种结构。图4导向件图5夹紧件

2 图 1 基础件 图 2 支承件 2．支承件 支承件是组合夹具的骨架元件。支承件通常在组合央具中起承上启下 的作用，即把上面的其他元件通过支承件与其下面的基础件连成一体，一 般各种夹具结构中都少不了它。支承件有时可作定位元件使用，当组装小 夹具时，也可作为基础件。图 2 为其中的几种结构。 3．定位元件 定位件主要用于工件的正确定位，也用于保证夹具中各元件的使用精 度及其强度和刚度。图 3 为其中的几种结构。 图 3 定位元件 4．导向件 导向件主要用来确定刀具与工件的相对应置，加工时起引导刀具的作 用。有的导向件可作定位用，也可作为组合夹具系统中移动件的导向。图 4 为其中的几种结构。 图 4 导向件 图 5 夹紧件

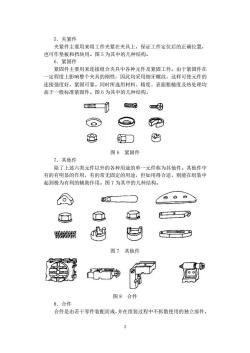

5.夹紧件夹紧件主要用来将工件夹紧在夹具上，保证工件定位后的正确位置，也可作垫板和挡块用。图5为其中的几种结构。6.紧固件紧固件主要用来连接组合夹具中各种元件及紧固工件。由于紧固件在一定程度上影响整个夹具的刚性，因此均采用细牙螺纹，这样可使元件的连接强度好，紧固可靠。同时所选用材料、精度、表面粗糙度及热处理均高于一般标准紧固件。图6为其中的几种结构。CHGamBRO???图6紧固件7.其他件除了上述六类元件以外的各种用途的单一元件称为其他件。其他件中有的有明显的作用，有的常无固定的用途，但如用得合适，则能在组装中起到极为有利的辅助作用。图7为其中的几种结构。O6C0D回DAAT图7其他件-少图8合件8.合件合件是由若干零件装配而成，并在组装过程中不拆散使用的独立部件。3

3 5．夹紧件 夹紧件主要用来将工件夹紧在夹具上，保证工件定位后的正确位置， 也可作垫板和挡块用。图 5 为其中的几种结构。 6．紧固件 紧固件主要用来连接组合夹具中各种元件及紧固工件。由于紧固件在 一定程度上影响整个夹具的刚性，因此均采用细牙螺纹，这样可使元件的 连接强度好，紧固可靠。同时所选用材料、精度、表面粗糙度及热处理均 高于一般标准紧固件。图 6 为其中的几种结构。 图 6 紧固件 7．其他件 除了上述六类元件以外的各种用途的单一元件称为其他件。其他件中 有的有明显的作用，有的常无固定的用途，但如用得合适，则能在组装中 起到极为有利的辅助作用。图 7 为其中的几种结构。 图 7 其他件 图 8 合件 8．合件 合件是由若干零件装配而成，并在组装过程中不拆散使用的独立部件

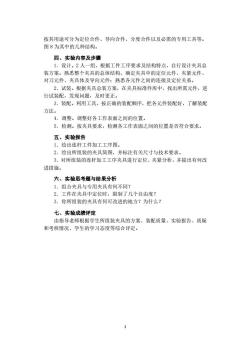

按其用途可分为定位合件、导向合件、分度合件以及必需的专用工具等。图8为其中的几种结构。四、实验内容及步骤1.设计。2人一组，根据工件工序要求及结构特点，自行设计夹具总装方案。熟悉整个夹具的总体结构，确定夹具中的定位元件、夹紧元件、对刀元件、夹具体及导向元件：熟悉各元件之间的连接及定位关系。2．试装。根据夹具总装方案，在夹具标准件库中，找出所需元件，进行试装配，发现问题，及时更正。3．装配。利用工具，按正确的装配顺序，把各元件装配好，了解装配方法。4．调整。调整好各工作表面之间的位置。5.检测。按夹具要求，检测各工作表面之间的位置是否符合要求，五、实验报告1，绘出连杆工件加工工序图。2.绘出所组装的夹具简图，并标注有关尺寸与技术要求3．对所组装的连杆加工工序夹具进行定位、夹紧分析，并提出有何改进措施。六、实验思考题与结果分析1．组合夹具与专用夹具有何不同？2．工件在夹具中定位时，限制了几个自由度？3．你所组装的夹具有何可改进的地方？为什么？七、实验成绩评定由指导老师根据学生所组装夹具的方案、装配质量、实验报告、质疑和考核情况、学生的学习态度等综合评定

4 按其用途可分为定位合件、导向合件、分度合件以及必需的专用工具等。 图 8 为其中的几种结构。 四、实验内容及步骤 1．设计。2 人一组，根据工件工序要求及结构特点，自行设计夹具总 装方案。熟悉整个夹具的总体结构，确定夹具中的定位元件、夹紧元件、 对刀元件、夹具体及导向元件；熟悉各元件之间的连接及定位关系。 2．试装。根据夹具总装方案，在夹具标准件库中，找出所需元件，进 行试装配，发现问题，及时更正。 3．装配。利用工具，按正确的装配顺序，把各元件装配好，了解装配 方法。 4．调整。调整好各工作表面之间的位置。 5．检测。按夹具要求，检测各工作表面之间的位置是否符合要求。 五、实验报告 1．绘出连杆工件加工工序图。 2．绘出所组装的夹具简图，并标注有关尺寸与技术要求。 3．对所组装的连杆加工工序夹具进行定位、夹紧分析，并提出有何改 进措施。 六、实验思考题与结果分析 1．组合夹具与专用夹具有何不同？ 2．工件在夹具中定位时，限制了几个自由度？ 3．你所组装的夹具有何可改进的地方？为什么？ 七、实验成绩评定 由指导老师根据学生所组装夹具的方案、装配质量、实验报告、质疑 和考核情况、学生的学习态度等综合评定

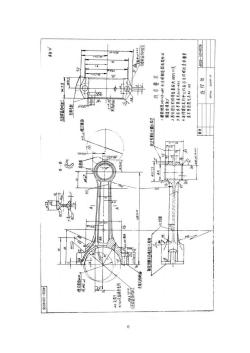

A茸00725959-66995的eZUWSanot千量LSTK布88=9EV-VORP茶8-8动限22店+120N尚星光S1018+一492Q10040550A2中国器

5

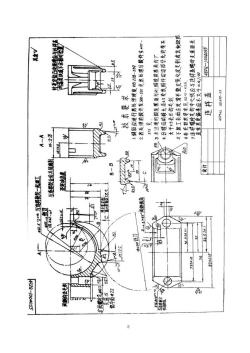

ASY95001-8265PEROTA甲+美的器200卡大装DQ囍42

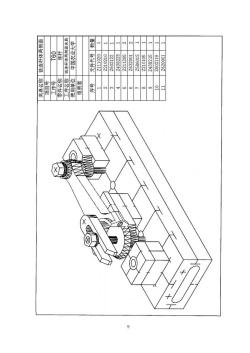

6

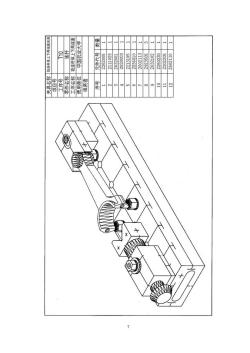

7

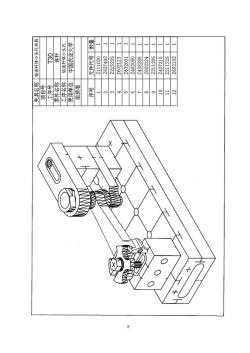

8

9
