山东第一医科大学（泰山医学院）：《医学影像学》课程教学课件（打印版）总论

影像诊断学 总论 泰山医学院放射学院

X线的发现 Wilhelm Conrad Roentgen 。 1895年11月8日 真空阴极管的研究 。 性质：unkown X-ray ·1896年1月23日宣布

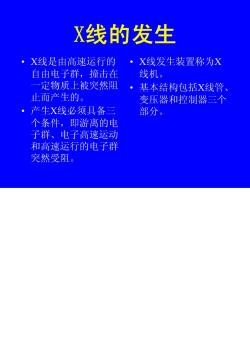

X线的发生 ·X线是由高速运行的 ·X线发生装置称为X 自由电子群，撞击在 线机。 一定物质上被突然阻·基本结构包括X线管、 止而产生的。 变压器和控制器三个 ·产生X线必须具备三 部分。 个条件，即游离的电 子群、电子高速运动 和高速运行的电子群 突然受阻

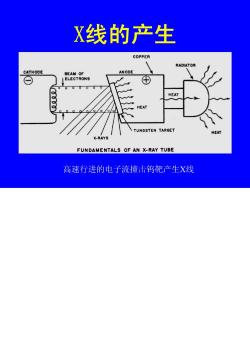

X线的产生 COPPER CATHODE ANODE TUNGSTEN TARGET FUNDAMENTALS OF AN X-RAY TUBE 高速行进的电子流撞击钨靶产生X线

X线的产生 PYREX GLASS ENVELOPE STREAM FILAMENT CATHO FOCUSING CUP USEFUL X-RAYS 又线球管

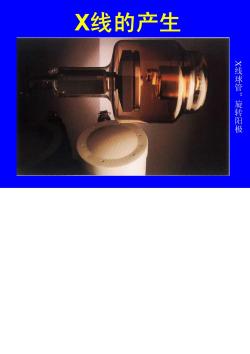

X线的产生 文线球管：旋转阳极

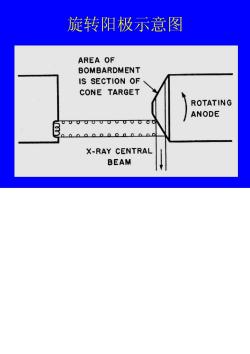

旋转阳极示意图 AREA OF BOMBARDMENT IS SECTION OF CONE TARGET ROTATING ANODE 6 00000000 X-RAY CENTRAL BEAM

X线球管 ×线球管外观

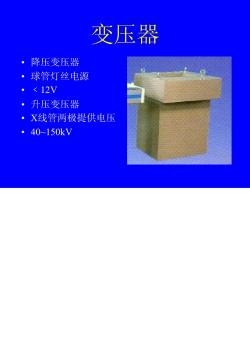

变压器 ·降压变压器 ·球管灯丝电源 ·<12V ·升压变压器 ·X线管两极提供电压 ·40-150kV

控制器 ·调节X线管两极间的 电压(Kv),控制X 线的质： 。 调节通过灯丝的电 流(mA),控制X线 的量： 调节限时装置，控 制X线的照射时间的 长短
