山东第一医科大学（泰山医学院）：《医学影像学》课程教学课件（打印版）呼吸系统基本病变

影像诊断学 呼吸系统 泰山医学院 刘林祥

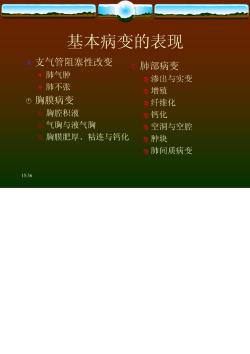

基本病变的表现 支气管阻塞性改变 。肺部病变 ◆肺气肿 ,渗出与实变 肺不张 增殖 ©胸膜病变 D纤维化 :胸腔积液 )钙化 气胸与液气胸 空洞与空腔 胸膜肥厚、粘连与钙化 m肿块 肺间质病变 15:36

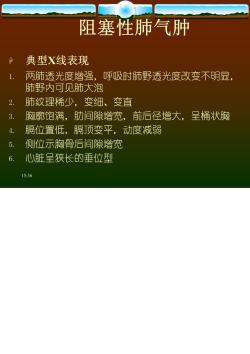

阻塞性肺气肿 P 典型X线表现 1. 两肺透光度增强，呼吸时肺野透光度改变不明显， 肺野内可见肺大泡 2. 肺纹理稀少，变细、变直 3. 胸廓饱满，肋间隙增宽，前后径增大， 呈桶状胸 4. 膈位置低，膈顶变平，动度减弱 5. 侧位示胸骨后间隙增宽 6. 心脏呈狭长的垂位型 15:36

慢性阻塞 01010

肺大泡 15:36

桶状胸

桶状胸 1536

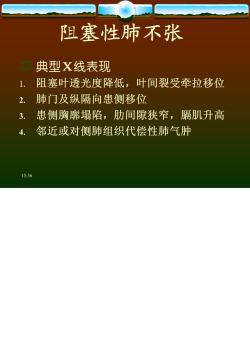

阻塞性肺不张 1 典型X线表现 1.阻塞叶透光度降低，叶间裂受牵拉移位 2.肺门及纵隔向患侧移位 3.患侧胸廓塌陷，肋间隙狭窄，膈肌升高 4. 邻近或对侧肺组织代偿性肺气肿 15:36

右肺正常膨张状态
