9、在差动自感传感器输出特性曲线（不带动相敏整流器）上，为什么当x=0时，输出U。￥0？如何消除？主要因为：1）两个线圈结构及电气参数不完全对称，引起两曲线圈电感量不相等（衔接在中间位置时，x=0）。2）传感器具有铁损，即磁芯磁化曲线的非线性。3）电源电压中含有高次谐波。4）线圈具有寄生电容，线圈与外壳铁芯间有分布电容。零位信号的危害十分明显，会降低测量精度，削弱分辨能力，易使放大器饱和。减小零位误差的措施是减少电源中的谐波万分，减小电感传感器的激磁电流，使之工作在磁化曲线的线性段。把交流输出接入相敏整流电路，变为直流信号输出，可完全消除零位信号

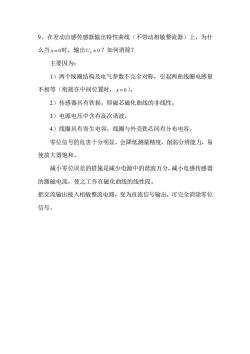

9、在差动自感传感器输出特性曲线（不带动相敏整流器）上，为什 么当 x = 0 时，输出 U0  0 ？如何消除？ 主要因为： 1）两个线圈结构及电气参数不完全对称，引起两曲线圈电感量 不相等（衔接在中间位置时， x = 0 ）。 2）传感器具有铁损，即磁芯磁化曲线的非线性。 3）电源电压中含有高次谐波。 4）线圈具有寄生电容，线圈与外壳铁芯间有分布电容。 零位信号的危害十分明显，会降低测量精度，削弱分辨能力，易 使放大器饱和。 减小零位误差的措施是减少电源中的谐波万分，减小电感传感器 的激磁电流，使之工作在磁化曲线的线性段。 把交流输出接入相敏整流电路，变为直流信号输出，可完全消除零位 信号
