《机械工程测试技术》课程教学资源（技术问答）05、电阻应变式传感器_02、电阻应变传感器由哪几部分组成

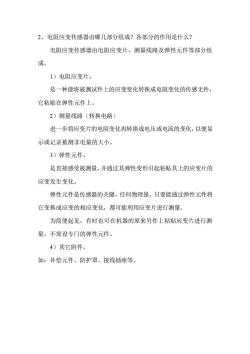

2、电阻应变传感器由哪几部分组成？各部分的作用是什么？电阻应变传感器由电阻应变片、测量线路及弹性元件等部分组成。1）电阻应变片。是一种能将被测试件上的应变变化转换成电阻变化的传感无件，它粘贴在弹性元件上。2）测量线路（转换电路）进一步将应变片的电阻变化再转换成电压或电流的变化，以便显示或记录被测非电量的大小。3）弹性元件。是直接感受被测量，并通过其弹性变形引起粘贴其上的应变片的应变发生变化。弹性元件是传感器的关键，任何物理量，只要能通过弹性元件将它变换成应变的相应变化，都可能利用应变片进行测量。为简便起见，有时也可在机器的原来另件上粘贴应变片进行测量，不需设专门的弹性元件。4）其它附件。如：补偿元件、防护罩、接线插座等

2、电阻应变传感器由哪几部分组成？各部分的作用是什么？ 电阻应变传感器由电阻应变片、测量线路及弹性元件等部分组 成。 1）电阻应变片。 是一种能将被测试件上的应变变化转换成电阻变化的传感无件， 它粘贴在弹性元件上。 2）测量线路（转换电路） 进一步将应变片的电阻变化再转换成电压或电流的变化，以便显 示或记录被测非电量的大小。 3）弹性元件。 是直接感受被测量，并通过其弹性变形引起粘贴其上的应变片的 应变发生变化。 弹性元件是传感器的关键，任何物理量，只要能通过弹性元件将 它变换成应变的相应变化，都可能利用应变片进行测量。 为简便起见，有时也可在机器的原来另件上粘贴应变片进行测 量，不需设专门的弹性元件。 4）其它附件。 如：补偿元件、防护罩、接线插座等
