《机械工程测试技术》课程教学资源（技术问答）06、电感式传感器_03、简单自感传感器由哪几部分组成

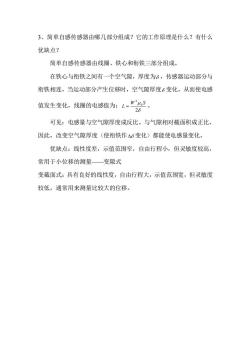

3、简单自感传感器由哪几部分组成？它的工作原理是什么？有什么优缺点？简单自感传感器由线圈、铁心和衔铁三部分组成。在铁心与衔铁之间有一个空气隙，厚度为8，传感器运动部分与衔铁相连，当运动部分产生位移时，空气隙厚度8变化，从而使电感值发生变化，线圈的电感值为：L=WS。28可见：电感量与空气隙厚度成反比。与气隙相对截面积成正比，因此，改变空气隙厚度（使衔铁作△s变化）都能使电感量变化。优缺点：线性度差，示值范围窄，自由行程小，但灵敏度较高，常用于小位移的测量一一变隙式变截面式：具有良好的线性度，自由行程大，示值范围宽，但灵敏度较低，通常用来测量比较大的位移

3、简单自感传感器由哪几部分组成？它的工作原理是什么？有什么 优缺点？ 简单自感传感器由线圈、铁心和衔铁三部分组成。 在铁心与衔铁之间有一个空气隙，厚度为  ，传感器运动部分与 衔铁相连，当运动部分产生位移时，空气隙厚度  变化，从而使电感 值发生变化，线圈的电感值为：   2 0 2 W S L = 。 可见：电感量与空气隙厚度成反比。与气隙相对截面积成正比， 因此，改变空气隙厚度（使衔铁作  变化）都能使电感量变化。 优缺点：线性度差，示值范围窄，自由行程小，但灵敏度较高， 常用于小位移的测量——变隙式 变截面式：具有良好的线性度，自由行程大，示值范围宽，但灵敏度 较低，通常用来测量比较大的位移
