《机械工程测试技术》课程教学资源（技术问答）05、电阻应变式传感器_03、电阻应变片由哪几部分组成

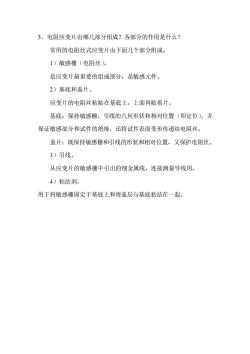

3、电阻应变片由哪几部分组成？各部分的作用是什么？常用的电阻丝式应变片由下面几个部分组成。1）敏感栅（电阻丝）。是应变片最重要的组成部分，是敏感元件。2）基底和盖片。应变片的电阻丝粘贴在基底上，上面再贴着片。基底：保持敏感栅，引线的几何形状和相对位置（即定位），并保证敏感部分和试件的绝缘，还将试件表面变形传递给电阻丝，盖片：既保持敏感栅和引线的形状和相对位置，又保护电阻丝。3）引线。从应变片的敏感栅中引出的细金属线，连接测量导线用，4）粘结剂。用于将敏感栅固定于基底上和将盖层与基底粘结在一起

3、电阻应变片由哪几部分组成？各部分的作用是什么？ 常用的电阻丝式应变片由下面几个部分组成。 1）敏感栅（电阻丝）。 是应变片最重要的组成部分，是敏感元件。 2）基底和盖片。 应变片的电阻丝粘贴在基底上，上面再贴着片。 基底：保持敏感栅，引线的几何形状和相对位置（即定位），并 保证敏感部分和试件的绝缘，还将试件表面变形传递给电阻丝。 盖片：既保持敏感栅和引线的形状和相对位置，又保护电阻丝。 3）引线。 从应变片的敏感栅中引出的细金属线，连接测量导线用。 4）粘结剂。 用于将敏感栅固定于基底上和将盖层与基底粘结在一起
