《机械工程测试技术》课程教学资源（技术问答）05、电阻应变式传感器_33、电阻应变测量法的主要优缺点是什么

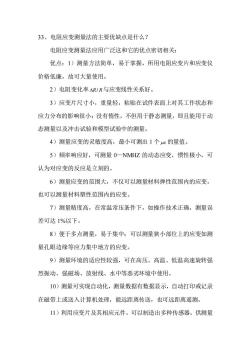

33、电阻应变测量法的主要优缺点是什么？电阻应变测量法应用广泛这和它的优点密切相关：优点：1）测量方法简单，易于掌握，所用电阻应变片和应变仪价格低廉，故可大量使用。2）电阻变化率AR/R与应变线性关系好。3）应变片尺寸小，重量轻，粘贴在试件表面上对其工作状态和应力分布的影响很小；没有惰性，不但用于静态测量，即且能用于动态测量以及冲击试验和模型试验中的测量。4）测量应变的灵敏度高，最小可测出1个u的量值。5）频率响应好，可测量0一NMHZ的动态应变，惯性极小，可认为对应变的反应是立刻的。6）测量应变的范围大，不仅可以测量材料弹性范围内的应变，也可以测量材料塑性范围内的应变。7）测量精度高，在常温常压条件下，如操作技术正确，测量误差可达1%以下。8）便于多点测量，易于集中；可以测量狭小部位上的应变如测量孔眼边缘等应力集中地方的应变。9）测量环境的适应性较强，可在高压、高温、低温高速旋转强烈振动、强磁场、放射线、水中等恶劣环境中使用。10）测量可实现自动化，测量数据有数据显示，自动打印或记录在磁带上或送入计算机处理，能远距离传送，也可远距离遥测11）利用应变片及其相应元件，可以制造出多种传感器，供测量

33、电阻应变测量法的主要优缺点是什么？ 电阻应变测量法应用广泛这和它的优点密切相关： 优点：1）测量方法简单，易于掌握，所用电阻应变片和应变仪 价格低廉，故可大量使用。 2）电阻变化率 R/ R 与应变线性关系好。 3）应变片尺寸小，重量轻，粘贴在试件表面上对其工作状态和 应力分布的影响很小；没有惰性，不但用于静态测量，即且能用于动 态测量以及冲击试验和模型试验中的测量。 4）测量应变的灵敏度高，最小可测出 1 个  的量值。 5）频率响应好，可测量 0—NMHZ 的动态应变，惯性极小，可 认为对应变的反应是立刻的。 6）测量应变的范围大，不仅可以测量材料弹性范围内的应变， 也可以测量材料塑性范围内的应变。 7）测量精度高，在常温常压条件下，如操作技术正确，测量误 差可达 1%以下。 8）便于多点测量，易于集中；可以测量狭小部位上的应变如测 量孔眼边缘等应力集中地方的应变。 9）测量环境的适应性较强，可在高压、高温、低温高速旋转强 烈振动、强磁场、放射线、水中等恶劣环境中使用。 10）测量可实现自动化，测量数据有数据显示，自动打印或记录 在磁带上或送入计算机处理，能远距离传送，也可远距离遥测。 11）利用应变片及其相应元件，可以制造出多种传感器，供测量

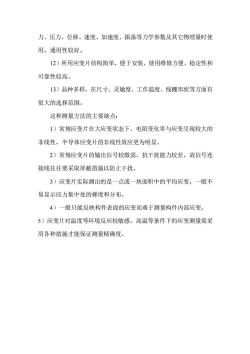

力、压力、位移、速度、加速度、振荡等力学参数及其它物理量时使用，通用性较好。12）所用应变片结构简单，便于安装，使用维修方便，稳定性和可靠性较高。13）品种多样，在尺寸、灵敏度、工作温度、线棚形状等方面有很大的选择范围。这种测量方法的主要缺点：1）常规应变片在大应变状态下，电阻变化率与应变呈现较大的非线性，半导体应变片的非线性效应更为明显。2）常规应变片的输出信号较微弱，抗干扰能力较差，故信号连接线往往要采取屏蔽措施以防止干扰。3）应变片实际测出的是一点或一块面积中的平均应变，一般不易显示应力集中处的梯度和分布。4）一般只能反映构件表面的应变而难于测量构件内部应变。5）应变片对温度等环境反应较敏感，高温等条件下的应变测量需采用各种措施才能保证测量精确度

力、压力、位移、速度、加速度、振荡等力学参数及其它物理量时使 用，通用性较好。 12）所用应变片结构简单，便于安装，使用维修方便，稳定性和 可靠性较高。 13）品种多样，在尺寸、灵敏度、工作温度、线棚形状等方面有 很大的选择范围。 这种测量方法的主要缺点： 1）常规应变片在大应变状态下，电阻变化率与应变呈现较大的 非线性，半导体应变片的非线性效应更为明显。 2）常规应变片的输出信号较微弱，抗干扰能力较差，故信号连 接线往往要采取屏蔽措施以防止干扰。 3）应变片实际测出的是一点或一块面积中的平均应变，一般不 易显示应力集中处的梯度和分布。 4）一般只能反映构件表面的应变而难于测量构件内部应变。 5）应变片对温度等环境反应较敏感，高温等条件下的应变测量需采 用各种措施才能保证测量精确度
