《机械工程测试技术》课程教学资源（技术问答）05、电阻应变式传感器_47、应变片敏感栅的结构型式与横向效应有何关系

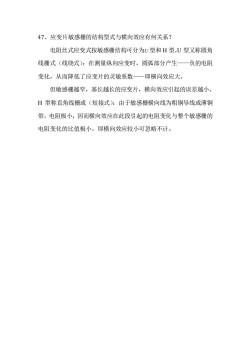

47、应变片敏感栅的结构型式与横向效应有何关系？电阻丝式应变式按敏感栅结构可分为U型和H型。U型又称圆角线栅式（线绕式）：在测量纵向应变时，圆弧部分产生一一负的电阻变化，从而降低了应变片的灵敏系数一一即横向效应大。但敏感栅越窄，基长越长的应变片，横向效应引起的误差越小。H型称直角线栅或（短接式）：由于敏感栅横向线为粗铜导线或薄铜带，电阻极小，因而横向效应在此段引起的电阻变化与整个敏感栅的电阻变化的比值极小，即横向效应较小可忽略不计

47、应变片敏感栅的结构型式与横向效应有何关系？ 电阻丝式应变式按敏感栅结构可分为 U 型和 H 型。U 型又称圆角 线栅式（线绕式）：在测量纵向应变时，圆弧部分产生——负的电阻 变化，从而降低了应变片的灵敏系数——即横向效应大。 但敏感栅越窄，基长越长的应变片，横向效应引起的误差越小。 H 型称直角线栅或（短接式）：由于敏感栅横向线为粗铜导线或薄铜 带，电阻极小，因而横向效应在此段引起的电阻变化与整个敏感栅的 电阻变化的比值极小，即横向效应较小可忽略不计
