《机械工程测试技术》课程教学资源（技术问答）06、电感式传感器_05、简单自感传感器有哪几种类型

5、简单自感传感器有哪几种类型？各有什么特点？有三种类型：1）改变气隙厚度s的自感传感器一变隙式图a);2）改变气隙截面S的自感传感器变面积式图c)；3）螺管式自感传感器图e)。特点：1）变隙式：灵敏度较高；但测量范围与灵敏度及线性度相矛盾；非线性严重，示值范围很小，自由行程小（受铁心限制）；制造装配困难，常用于小位移测量。2）变截面式：具有较好的线性，示值范围较大，自由行程也较大，但灵敏度较低。通常用来测量比较大的位移。3）螺管式：结构简单，制造装配容易；示值范围大，线性度好，自由行程大，但灵敏度低，易受干扰。适用于测量大量程直线位移。由于在测量电路中通常都设有放大环节，故螺管的灵敏度低的缺点不易被暴露，因此，开磁路（螺管式）自感传感器得到广泛的应用

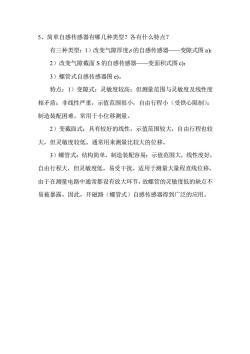

5、简单自感传感器有哪几种类型？各有什么特点？ 有三种类型：1）改变气隙厚度  的自感传感器——变隙式图 a)； 2）改变气隙截面 S 的自感传感器——变面积式图 c)； 3）螺管式自感传感器图 e)。 特点：1）变隙式：灵敏度较高；但测量范围与灵敏度及线性度 相矛盾；非线性严重，示值范围很小，自由行程小（受铁心限制）； 制造装配困难，常用于小位移测量。 2）变截面式：具有较好的线性，示值范围较大，自由行程也较 大，但灵敏度较低。通常用来测量比较大的位移。 3）螺管式：结构简单，制造装配容易；示值范围大，线性度好， 自由行程大，但灵敏度低，易受干扰。适用于测量大量程直线位移。 由于在测量电路中通常都设有放大环节，故螺管的灵敏度低的缺点不 易被暴露，因此，开磁路（螺管式）自感传感器得到广泛的应用
